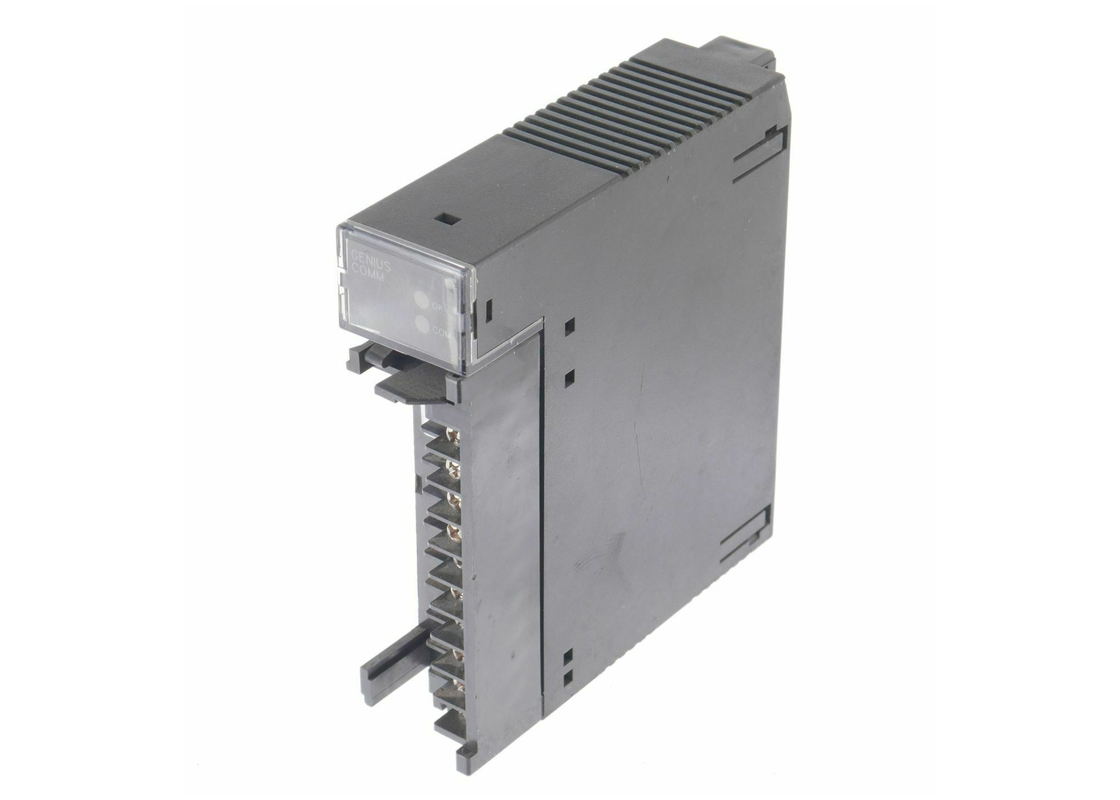

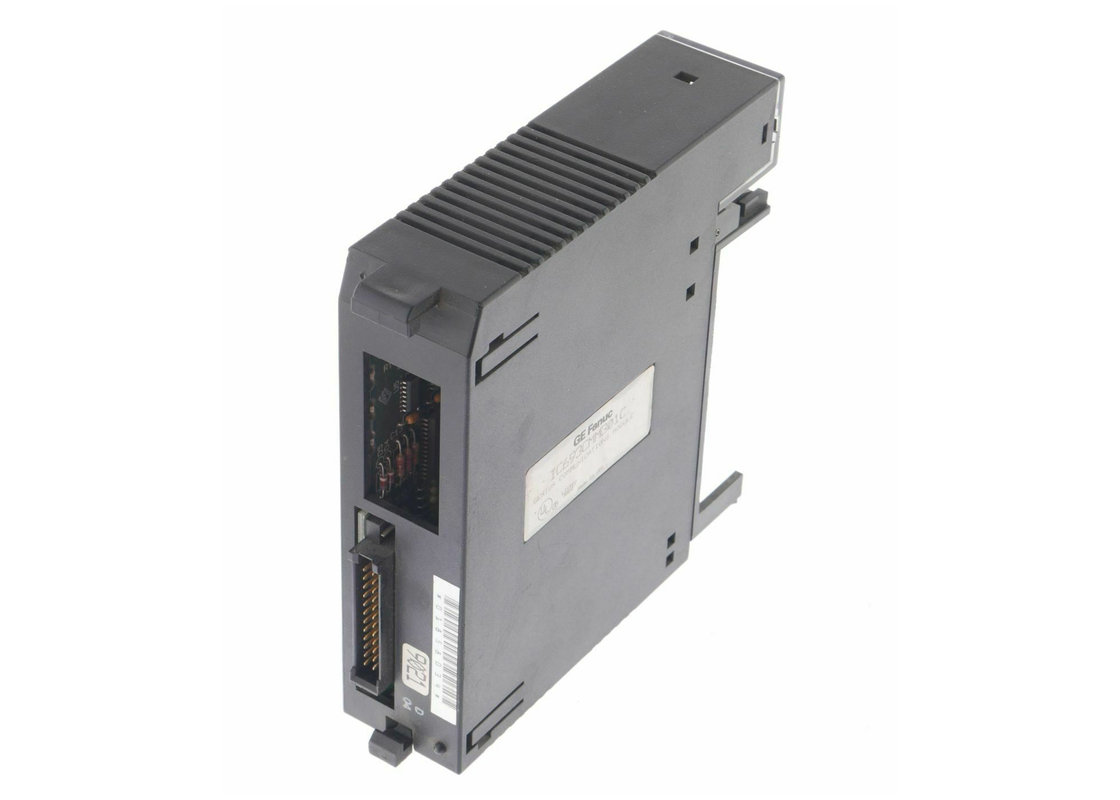

Intelligentes Modul GEs FANUC IC693CMM301 für den Reihe 90-30 PLC

GE FANUC IC693CMM301 Intelligentes Modul für die Steuerungssysteme der Serie 90-30

Beschreibung des Produkts

IC693CMM301 is a Genius Communications Module (GCM) which is an intelligent module for the Series 90-30 PLC which offers worldwide connections on a genius communications bus between series 90-30 PLCs and other GE Fanuc PLCs. Mit dem Einsatz von Genius-Bus-Controllern können PLCs der Serie 90-70, der Serie 6 und der Serie 5 leicht kommunizieren. 0-32 Geräte können auf einem Genius-Bus verknüpft werden.Der Genius-Bus verbindet sich mit der Terminalplatine auf der Vorderseite des GCM-Moduls. Das Genius-Kommunikationsmodul kann auf einer CPU-Basisplatte der Serie 90-30, einer Erweiterungs-Basisplatte oder einer Fernbasisplatte aufgestellt werden.das Modul sollte auf der CPU-Basisplatte installiert werdenDas Genius-Kommunikationsmodul kann für viele Anwendungen eingesetzt werden, darunter die Überwachung von Daten durch einen Industriecomputer und die Gruppenkommunikation zwischen Geräten im Bus.

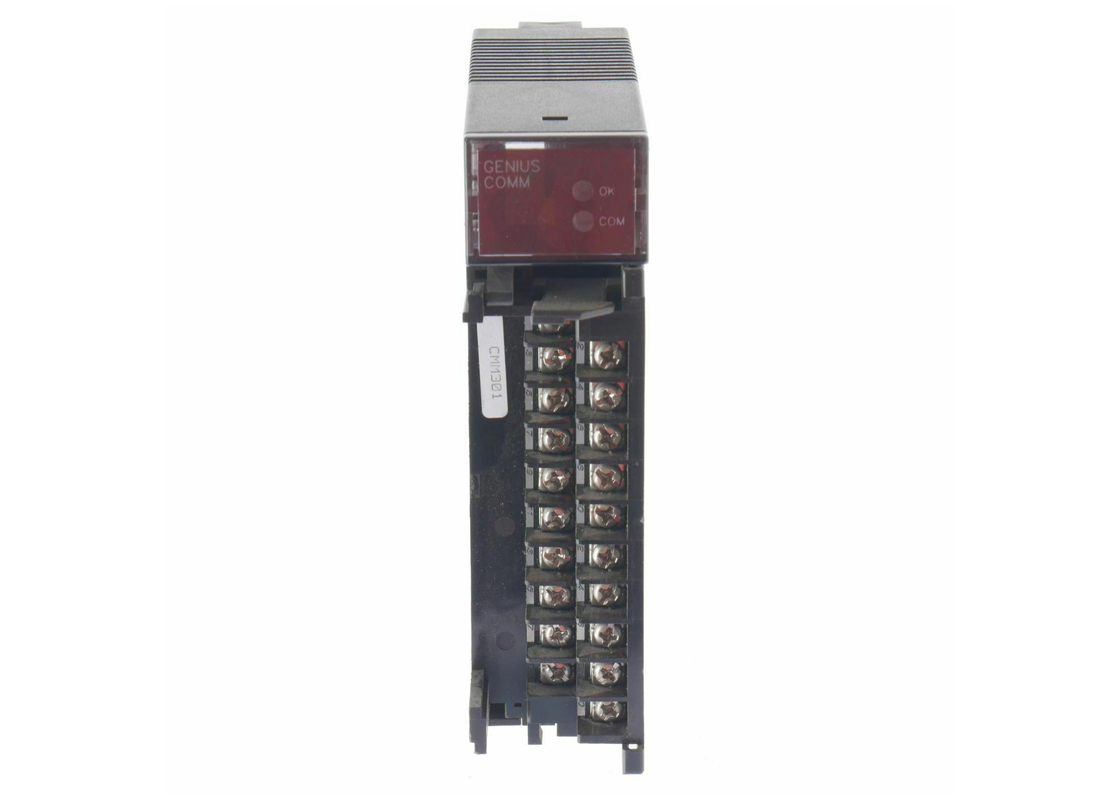

Der Bus IC693CMM301 Genius Communications verwendet ein geräuschimmunes Netzwerk, um eine schnelle Datenübertragung von Echtzeit-Steuerdaten zu ermöglichen.Serie 90-30 Steuerungen sind in der Lage, miteinander über einen Genius I / O Serienbus mit Hilfe von Standard-Twisted-Pair verbindenEs ist wichtig, das richtige Kabel zu verwenden, um eine gute Leistung des Systems sicherzustellen.Die Genius-Kommunikationsmodule haben LED-Anzeigen an der Vorderseite. Bei normalen Betriebsvorgängen wird sie eingeschaltet, um den Betriebszustand des Moduls anzuzeigen. OK gibt den Zustand des GBC-Moduls an, bei dem die LED bei Leistungsüberprüfung eingeschaltet wird.COM zeigt den Status des Genius-Kommunikationsbusses an. Dieser Anzeiger bleibt ständig eingeschaltet, was darauf hindeutet, dass der Bus gut funktioniert.Der Indikator blinkt und schließlich geht aus zeigen, dass es Busfehler und keine Kommunikation von der PLCBis zu acht verbesserte Genius-Kommunikationsmodule können in einem PLC-System der Serie 90-30 verwendet werden.Die Anzahl der I/O-Schaltungen, die von einem einzelnen Genius-Bus bedient werden, hängt von den verschiedenen Formen der verwendeten I/O-Geräte und der Menge an Speicherplatz in der CPU ab.

Das GE Fanuc IC693CMM301 Genius Communications Module kann insgesamt maximal 32 Bytes oder 256 Bits an Daten austauschen.Es ist einfach, das IC693CMM301 Genius Kommunikationsmodul an die Rückplatte der PLC, die es beherbergtDieses Modul verfügt nicht über Sprungschalter oder DIP-Schalter, so daß es mit einem Handprogramm oder der entsprechenden Systemprogrammierungssoftware konfiguriert werden muß.Es gibt 2 LEDs auf dem IC693CMM301 Genius Kommunikationsmodul. Die OK-LED bedeutet, dass das Modul den Power-up-Test abgeschlossen und bestanden hat und ordnungsgemäß arbeitet.Die COM-LED bedeutet, dass das Modul von einer GE-SERIE 90-30 PLC initialisiert wurde und dass das Modul Buskommunikation empfängt.Die COM-LED bleibt nach erfolgreichem Starten und während des gesamten Betriebs eingeschaltet, es sei denn, es gibt eine erheblich hohe Anzahl von Fehlern, die dazu führen, dass die COM-LED blinkt.

Technische Informationen
