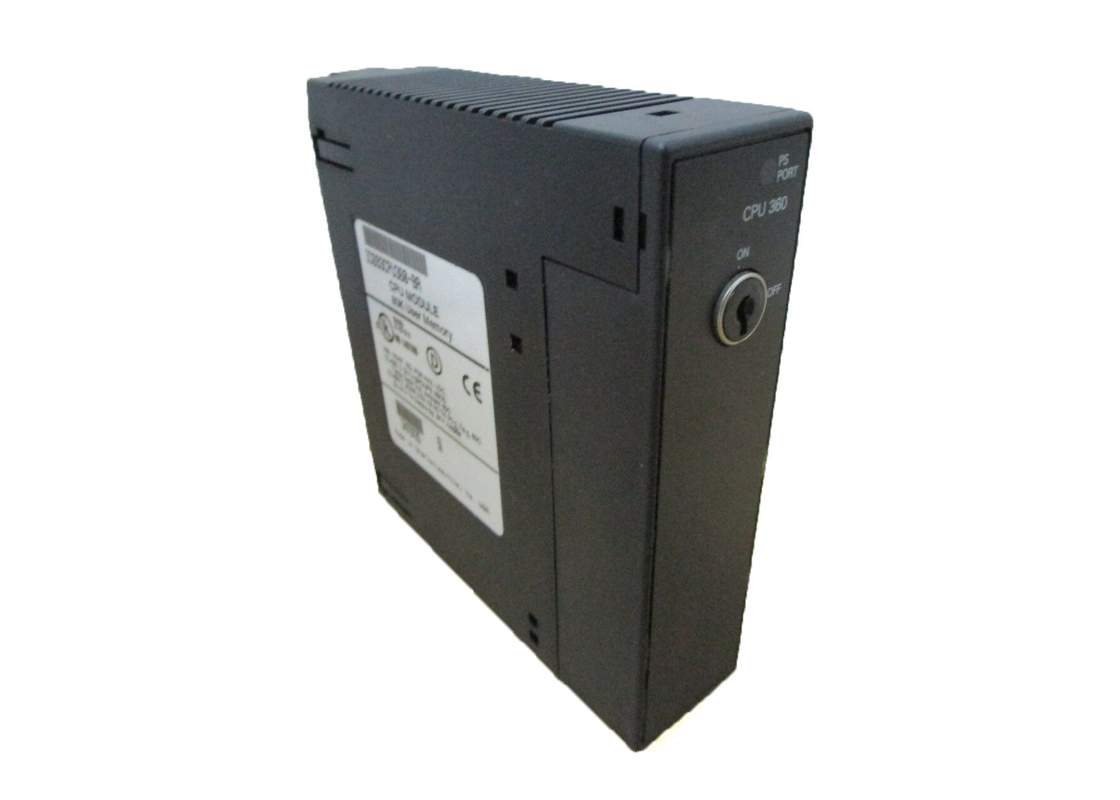

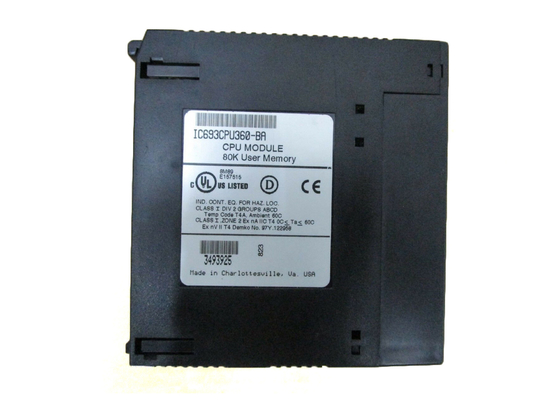

GE FANUC IC693CPU360, einzelnes Schlitz CPU-Modul, Reihe 90/30 PLC-System
Produktdetails:
| Herkunftsort: | USA |
| Markenname: | GE |
| Modellnummer: | IC693CPU360 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Neu im ursprünglichen Kasten |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 |
|
Detailinformationen |
|||
| Marke: | GE Fanuc | Modell: | IC693CPU360 |
|---|---|---|---|
| Serie: | Serie 90-30 | Produkttyp: | CPU |
| Mikroprozessor: | 80386EX | Input-/Outputpunkte: | 4096 |
| Spannung eingegebene Bewertung: | 5 V DC | Aktueller Verbrauch: | 670 MA |
| Register-Gedächtnis: | 9999 Wörter | Betriebstemperatur: | 0-60 Grad Celsius |
| Hervorheben: | Eingabeeinheit der negativen Logik-24VDC,Positive Eingabeeinheit der Logik-24VDC,negatives Modul der digitalen Ausgabe 2A |
||
Produkt-Beschreibung
Beschreibung des Produkts
Der GE Fanuc IC693CPU360 ist ein 360-Modul für die Zentralverarbeitungseinheit (CPU) mit 240 Kbyte konfigurierbarem Benutzerspeicher.Dies ist ein Single-Slot-CPU-Modul mit 4096 diskreten E/A-Punkten über 8 Racks.
Die typische Scanrate des CPU 360-Moduls beträgt 0,22 mS pro 1K Logikspeicher.Obwohl das Modul keine eingebauten seriellen Ports hat, kann es den Stecker auf einer PLC-Stromversorgung verwendenDieses Modul verfügt über RAM und Flash-Speicher und ist wie andere IC693-Module mit Firmware v kompatibel.10.60. Dieses Gerät ist kompatibel mit der Serie 90-30 von GE Fanuc. Bei der Verwendung dieser CPU bei Einstiegsanwendungen mit niedrigen E/A-Zählen ist die CPU in das Backplane eingebettet.Dies macht alle Slots für die Eingabe oder Ausgabe zur Verfügung.Ethernet, verschiedene Busmodule und Steuergeräte sind einige der kompatiblen Geräte, die mit diesem CPU-Modul arbeiten können.
CPU-Modelle der mittleren Klasse sind modular aufgebaut und in verschiedenen Speichergrößen erhältlich.Das Sortiment umfasst auch Modelle mit unterschiedlichen Leistungsmerkmalen und erweiterter Funktionalität wie Programmierbarer Koprozessor-ModulunterstützungDie Hochleistungs-CPUs basieren auf dem neuesten 386EX-Prozessor.
Diese Module können bis zu 4.096 E/A-Punkte verarbeiten und beginnen bei 32K Speicher und können in einer Reihe von Standardsprachen programmiert werden.Der IC693CPU360 ist eine leistungsstarke CPU.
Technische Spezifikation
| Prozessorgeschwindigkeit: | 25 MHz |
| I/O-Punkte: | 2048 |
| Registerspeicher: | 240KBytes |
| Schwingpunkte-Mathematik | - Ja, das ist es. |
| 32 BIT-System | |
| Prozessor: | 80386EX |
Technische Informationen
CPU360 Katalognummer IC693CPU360
| CPU-Typ | Ein-Slot-CPU-Modul |
| Gesamtzahl der Basisplatten pro System | 8 (CPU-Basisplatte + 7-Erweiterung und/oder Fernbedienung) |
| Aus der Stromversorgung erforderliche Last | 670 Milliampere von +5 VDC-Versorgung |
| Prozessorgeschwindigkeit | 25 MHz |
| Typ des Prozessors | 80386EX |
| Betriebstemperatur | 0 bis 60 °C (32 bis 140 °F) Umgebung |
| Typische Scanrate | 0.22 Millisekunden pro 1K Logik (booleanische Kontakte) |
| Benutzerprogrammspeicher (maximal) | Beginnend mit Firmware Release 9.0, 240K Bytes. Hinweis: Die tatsächliche Größe des verfügbaren Benutzerprogrammspeichers hängt von den für die konfigurierbaren Wortspeichertypen %R, %AI und %AQ konfigurierten Mengen ab (siehe unten)..0, festen Größe ist 80K Bytes. |
| Diskrete Eingabepunkte - %I | 2,048 |
| Diskrete Ausgabepunkte - %Q | 2,048 |
| Diskreter Globaler Speicher - % G | 1,280 Bits |
| Innenspulen - % M | 4,096 Bits |
| Ausgangsspulen (vorübergehend) - % T | 256 Bits |
| Referenzen zum Systemstatus - %S | 128 Bits (%S, %SA, %SB, %SC - jeweils 32 Bits) |
| Registerspeicher - % R | Beginnend mit Firmware Release 9.0, konfigurierbar in 128 Wörtern von 128 bis 16.384 Wörtern mit Logicmaster und von 128 bis 32.640 Wörtern mit Control Version 2.2Für Firmware vor Version 9.0, ist die feste Größe 9.999 Wörter. |
| Analog-Eingänge - %AI | Beginnend mit Firmware Release 9.0, konfigurierbar in 128 Wörtern von 128 bis 16.384 Wörtern mit Logicmaster und von 128 bis 32.640 Wörtern mit Control Version 2.2Für Firmware vor Version 9.0, ist die feste Größe 9.999 Wörter. |
| Analoge Ausgänge - %AQ | Beginnend mit Firmware Release 9.0, konfigurierbar in 128 Wörtern von 128 bis 16.384 Wörtern mit Logicmaster und von 128 bis 32.640 Wörtern mit Control Version 2.2Für Firmware vor Version 9.0, ist die feste Größe 9.999 Wörter. |
| Systemregister (nur für die Anzeige der Referenztabelle; nicht in einem Logikprogramm referenziert) | 28 Wörter (% SR) |
| Zeitmesser/Zähler | > 2,000 |
| Schichtregister | - Ja, das ist es. |
| Eingebettete serielle Ports | 1 (verwendet einen Stecker an der PLC-Stromversorgung). Unterstützt SNP-Slave- und SNP-X-Slave-Protokollen. Benötigt CMM-Modul für SNP/SNP-X-Master-, CCM- oder RTU-Slave-Protokollunterstützung; PCM-Modul für RTU-Masterunterstützung. |
| Kommunikation | Netzwerk- Unterstützt Multidrop, unterstützt auch Ethernet, FIP, Profibus, GBC, GCM und GCM+ Optionsmodule. |
| Überschreiben | - Ja, das ist es. |
| Batteriebetriebene Uhr | - Ja, das ist es. |
| Unterbrechungen | - Ja, das ist es. |
| Speichertypen | RAM und Flash |
| PCM/CCM-Kompatibilität | - Ja, das ist es. |
| Unterstützung für die Schwimmbelpunktmathematik | Ja, Firmware-basiert in Firmware Release 9.0 und höher. |
