GE FANUC IC693MDL632, 125 Volt DC-Positiv/negative Logik-Eingabeeinheit
Produktdetails:
| Herkunftsort: | USA |
| Markenname: | GE |
| Modellnummer: | IC693MDL632 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Neu im ursprünglichen Kasten |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 |
|
Detailinformationen |
|||
| Marke: | GE Fanuc | Modell: | IC693MDL632 |
|---|---|---|---|
| Serie: | Serie 90-30 | Produkttyp: | EINGABEEINHEIT |
| Logik: | Positiv/Negativ | Nennspannung: | 125 Volt DC |
| Eingangsspannungsbereich: | 0 bis 150 Volt DC | Eingänge: | 8 |
| Isolierung zwischen Feldseite und Logikseite: | 1500 Volt | Garantie: | 1 Jahr |
| Hervorheben: | Eingabeeinheit der negativen Logik-24VDC,Positive Eingabeeinheit der Logik-24VDC,negatives Modul der digitalen Ausgabe 2A |
||
Produkt-Beschreibung

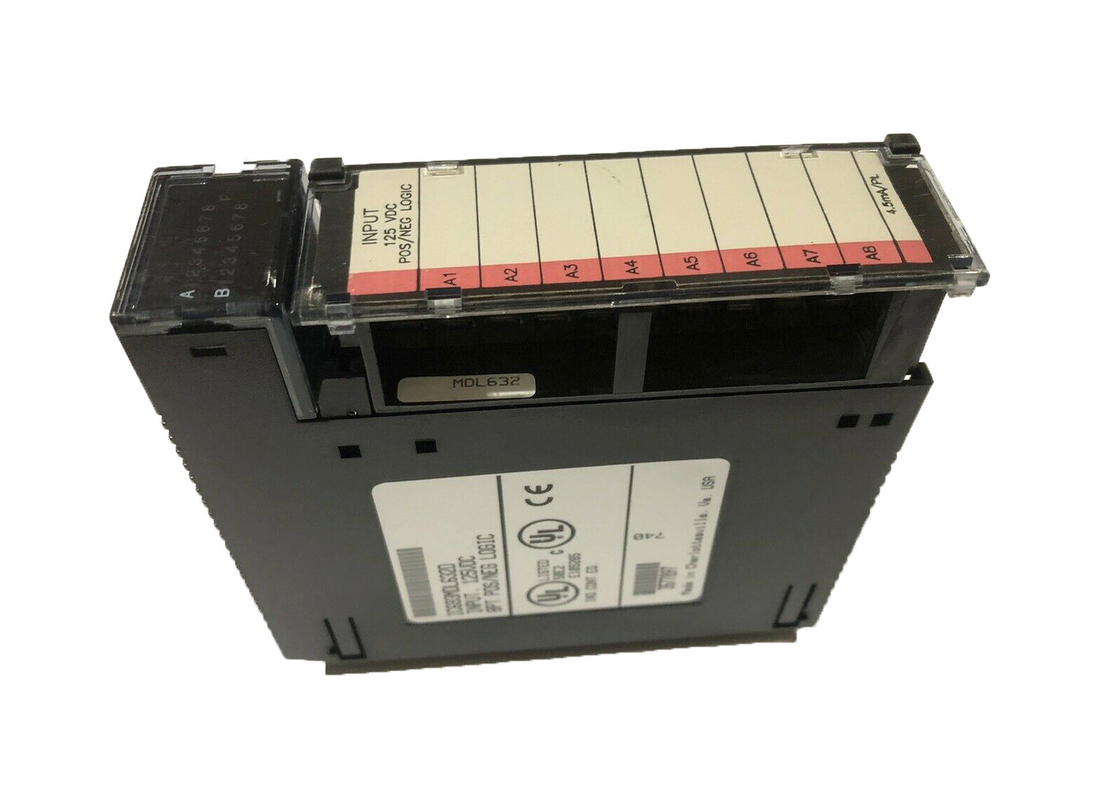

GE FANUC IC693MDL632, 125 Volt DC Positiv/Negativ Logik Eingangsmodul
Produktbeschreibung
Das GE Fanuc IC693MDL632 ist ein 125-Volt-DC-Positiv/Negativ-Logik-Eingangsmodul.Dieses Modul verfügt über 8 separate Eingangspunkte, die gleichmäßig auf zwei isolierte Gruppen aufgeteilt sind. Jede dieser beiden Gruppen hat ihren eigenen individuellen Common.Die Commons sind im Inneren des Moduls nicht verbunden oder miteinander verbunden.
Bediener können dieses Modul mit einer Serie 90-30 SPS verwenden. Dies geschieht durch den Einbau in einen E/A-Steckplatz einer 5-Steckplatz- oder 10-Steckplatz-Grundplatte.
Um Feldgeräte zu betreiben, muss der Bediener diese mit Strom versorgen. Zuerst muss das Eingangsgerät angeschlossen werden. Dies geschieht zwischen dem Moduleingang und dem Strombus. Es gibt eine große Auswahl an Eingangsgeräten, die mit den Eingangseigenschaften kompatibel sind. Dies beinhaltet, ist aber nicht beschränkt auf elektronische Näherungsschalter, Drucktasten und Endschalter.
Das IC693MDL632 Modul kann positive oder negative Logikeigenschaften aufweisen.Dies ist beabsichtigt. Es kann Strom vom Eingangsgerät zum User Common oder zum negativen Strombus ableiten – positive Logik. Umgekehrt kann das Modul Strom vom Eingangsgerät beziehen und an den User Common oder den positiven Strombus senden – negative Logik.
Auf der Oberseite des Moduls finden Benutzer den LED-Block.Es gibt zwei horizontale Reihen von Anzeigen. Da dieses Modul nur 8 Punkte hat, verwendet es nur die obere Reihe – Punkte 1 bis 8. Diese zeigen den Ein/Aus-Status jedes Punktes an.

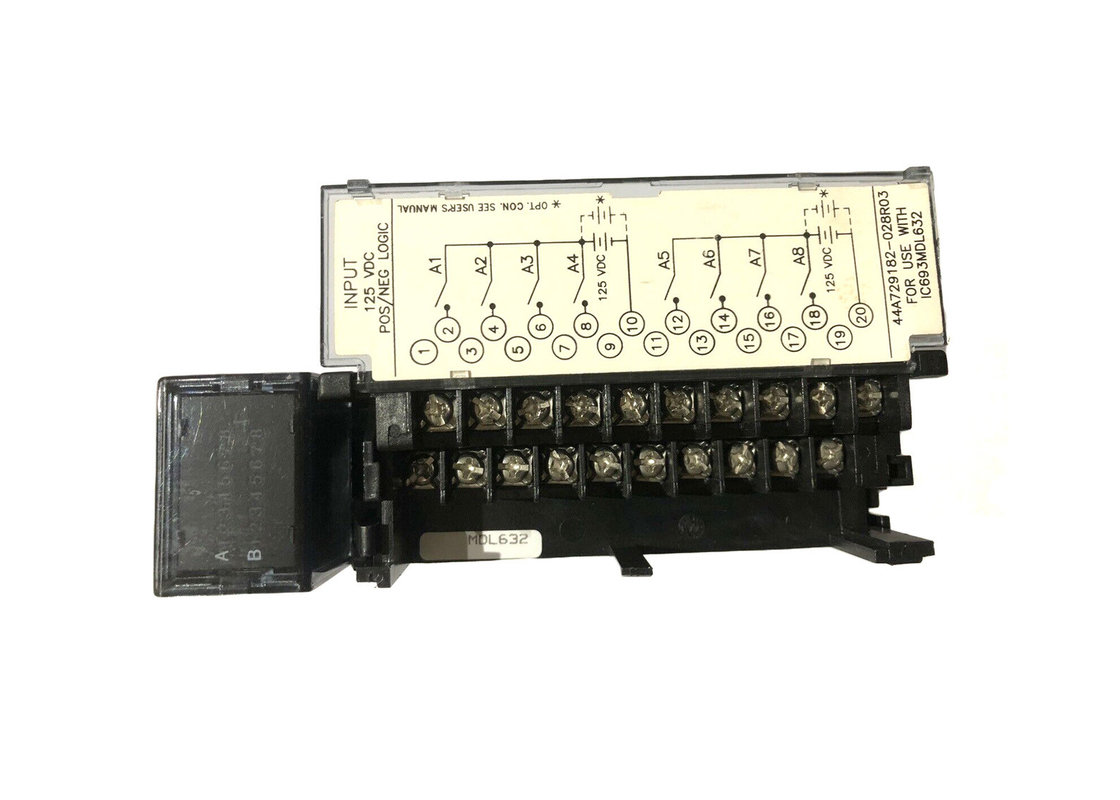

An diesem Modul befindet sich eine Klapptür, und zwischen den Innen- und Außenflächen der Tür befindet sich ein Einsatz. Wenn die Tür geschlossen ist, enthält die Oberfläche des Einsatzes, die der Innenseite des Moduls zugewandt ist, Informationen zur Schaltungverdrahtung. Außerdem können Informationen zur Schaltungsidentifizierung auf der äußeren Oberfläche aufgezeichnet werden.

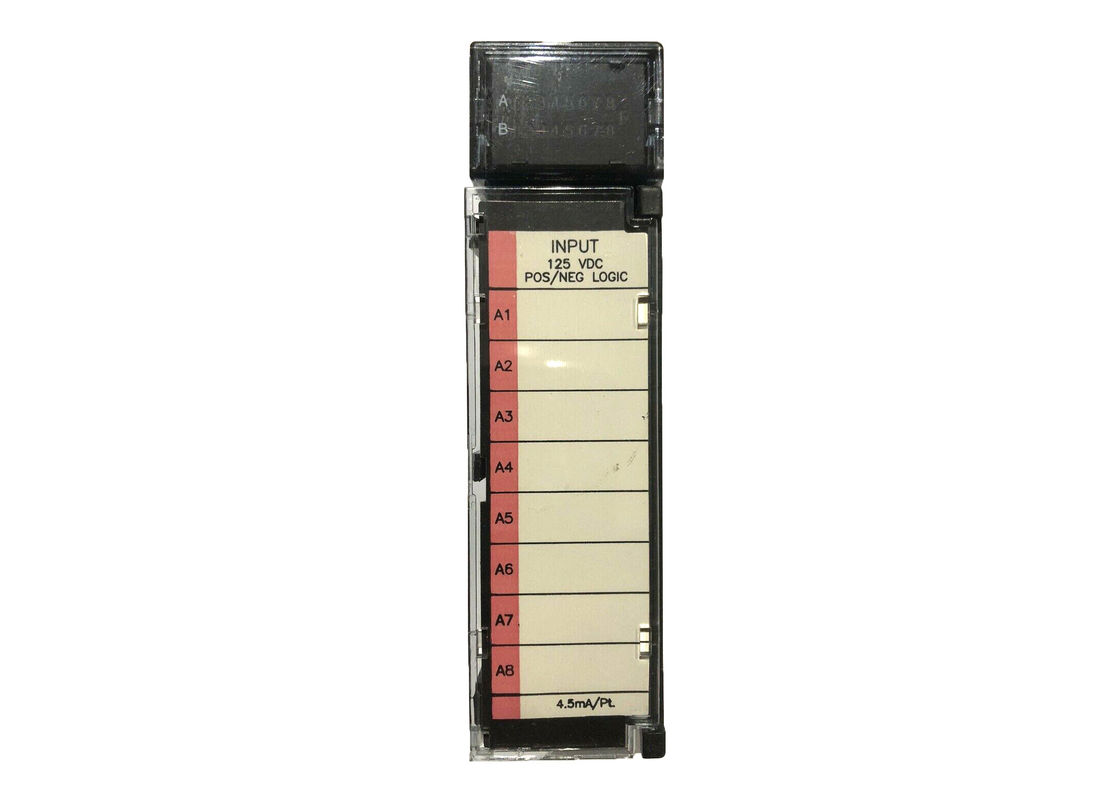

Am äußeren linken Rand des Einsatzes können Benutzer sehen, dass er rot ist. Dies ist farbcodiert, um den Benutzer wissen zu lassen,dass es sich um ein Hochspannungsmodul handelt.
Technische Daten
| Nennspannung: | 125 Volt DC |
| # der Eingänge: | 8 |
| Frequenz: | n/a |
| Eingangsstrom: | 4,5 mA |
| Isolation: | 1500 Volt zwischen Feldseite und Logikseite |
| DC-Stromversorgung: | Ja |
Technische Informationen
| Nennspannung | 125 Volt DC (Positive oder Negative Logik) |
| Eingangsspannungsbereich | 0 bis +150 Volt DC |
| Eingänge pro Modult | 8 (zwei Gruppen mit vier Eingängen) |
| Isolation | 1500 Volt zwischen Feldseite und Logikseite |
| 500 Volt zwischen Gruppen | |
| Eingangsstrom | 4,5 mA typisch |
| Eingangseigenschaften | |
| Ein-Zustand Spannung | 90 bis 150 Volt DC |
| Aus-Zustand Spannung | 0 bis 30 Volt DC |
| Ein-Zustand Strom | 3,1 mA |
| Aus-Zustand Strom | 1,1 mA maximal |
| Ansprechzeit Ein | 7 ms typisch |
| Ansprechzeit Aus | 7 ms typisch |
| Interner Stromverbrauch | 40 mA vom 5-Volt-Bus auf der Backplane |
| 36 mA (typisch) von der Benutzereingangsstromversorgung (alle Eingänge | |
| EIN) |
