Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC693MDL645 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Produkt-Art: | 16-Point Eingabeeinheit |
| Eingangsspannung: | 24 Volt DC | Energiequelle: | Benutzer-geliefert oder lokalisierten 24 Volt DC-Stromversorgungs- |
| Eingangsstrom-Bewertung: | 7 Milli-Amperes typisch | Isolierung: | 1500 Volt zwischen der Feld-Seite und Logik-Seite |
| Ein-Zustands-Spannung: | 11,5 bis 30 Volt DC | ||
| Markieren: | Eingabeeinheit der negativen Logik-24VDC,Positive Eingabeeinheit der Logik-24VDC,negatives Modul der digitalen Ausgabe 2A |
||

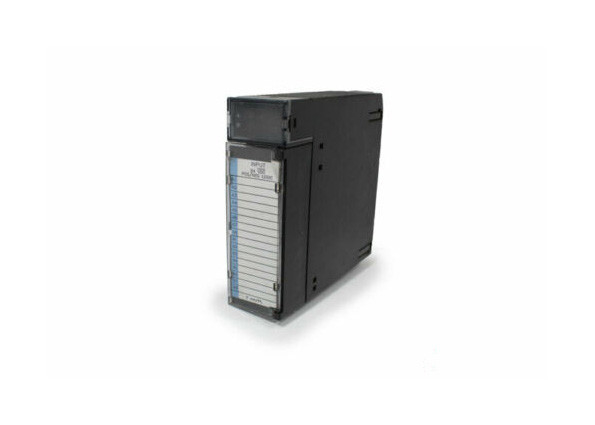

Das IC693MDL645 ist ein 24 Volt DC-Positiv-/negative Logik-Input, der der 90-30 Reihe von programmierbaren Logik-Prüfern gehört. Es kann in jedes mögliches Reihe 90-30 installiert sein PLC-System, das entweder 5 oder 10 hat - Schlitzgrundplatte. Diese Eingabeeinheit hat Eigenschaften der positiven und negativen Logiks. Sie hat 16 Inputpunkte pro Gruppe. Sie verwendet einen allgemeinen Energieanschluß. Der Benutzer hat zwei Wahlen für antreibende Feldgeräte; jede Versorgung die Energie direkt oder eine kompatible +24BDC-Versorgung benutzen.

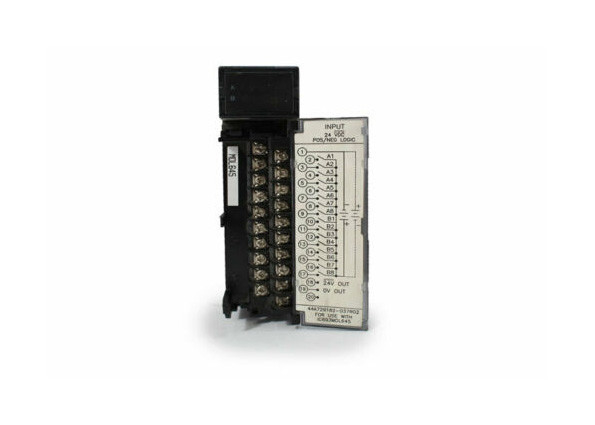

Die Doppel-Logikeigenschaften des Moduls IC693MDL645 macht es ideal in den Anwendungen, die elektronische Näherungsschalter, Endschalter und Druckknöpfe erfordern. Es ist wichtig, zu merken, dass die Verdrahtung und gegenwärtigen die Identifizierungsinformationen auf einem Einsatz sind. Dieser Einsatz befindet sich zwischen der inneren und Außenseite der Drehtür. Die verdrahtenden Informationen befinden sich auf der Seite des Einsatzes, der nach außen gegenüberstellt. Die gegenwärtige Identifizierung ist auf dem Innere des Einsatzes, also ist es notwendig, die Drehtür zu öffnen, um diese Informationen zu wiederholen. Dieses Modul wird als Niederspannung klassifiziert, die ist, warum der äußere Rand des Einsatzes farbunterlegtes Blau gewesen ist.
An der Spitze des Moduls gestellt zwei horizontale Reihen, jede Reihe auf, die acht grüne LED hat. Die LED, die den Inputpunkten der oberen Reihe 1 bis 8 entsprechen, werden A1 zu A8 beschriftet, während die auf der zweiten Reihe, die entsprechen, um Punkte 9 bis 16 einzugeben, B1 zu B8 beschriftet werden. Diese LED dienen, den "ON"- oder "OFF"-Status jedes Inputpunktes anzuzeigen.
Diese 24 Volt DC-Positiv-/negative Logik-Eingabeeinheit hat eine Nennspannung von 24 Volt mit einem DC-Eingangsspannungsbereich von 0 bis +30 Volt DC. Isolierung ist 1500 Volt zwischen Feldseite und Logikseite. Der Eingangsstrom an der Nennspannung ist gewöhnlich 7 MA. Für seine Inputeigenschaften: die Ein-Zustands-Spannung ist 11,5 bis 30 Volt DC, während die Ausschaltspannung 0 zu Volt ±5 DC ist. Der Durchlassstrom ist 3,2 MA-Minimum und der Sperrstrom ist 1,1 MA das Maximum. Auf und weg von Antwortzeit ist Frau gewöhnlich 7 für jedes. Leistungsaufnahme an 5V ist 80 MA (wenn aller Input eingeschaltet ist), von einem 5Voltbus auf der Rückwand. Leistungsaufnahme an 24V ist 125 MA vom lokalisierten 24 Voltrückwandbus oder von Benutzer-gelieferter Energie.
| Nennspannung: | 24 Volt DC |
| # vom Input: | 16 |
| Freq: | n/a |
| Eingangsstrom: | 7,0 MA |
| Eingangsspannungsbereich: | 0 bis -30 Volt DC |
| DC Spannung: | Ja |
Nennspannung 24 Volt DC
Eingangsspannungsbereich 0 bis +30 Volt DC
Input pro Modul 16 (eine Gruppe mit einem einzelnen Common)
Isolierung 1500 Volt zwischen Feldseite und Logikseite
Eingangsstrom 7 MA (typisch) an der Nennspannung
Eingegebene Eigenschaften
Ein-Zustands-Spannung 11,5 bis 30 Volt DC
Ausschaltspannung 0 bis +5 Volt DC
Durchlassstrom 3,2 MA-Minimum
Maximum des Sperrstroms 1,1 MA
Auf Frau der Antwortzeit 7 typisch
Weg von Frau der Antwortzeit 7 typisch
Leistungsaufnahme: 5V 80 MA (aller Input an) vom 5-Volt-Bus auf Rückwand
Leistungsaufnahme: 24V 125 MA vom lokalisierten 24 Voltrückwandbus oder
vom Benutzer gelieferte Energie
