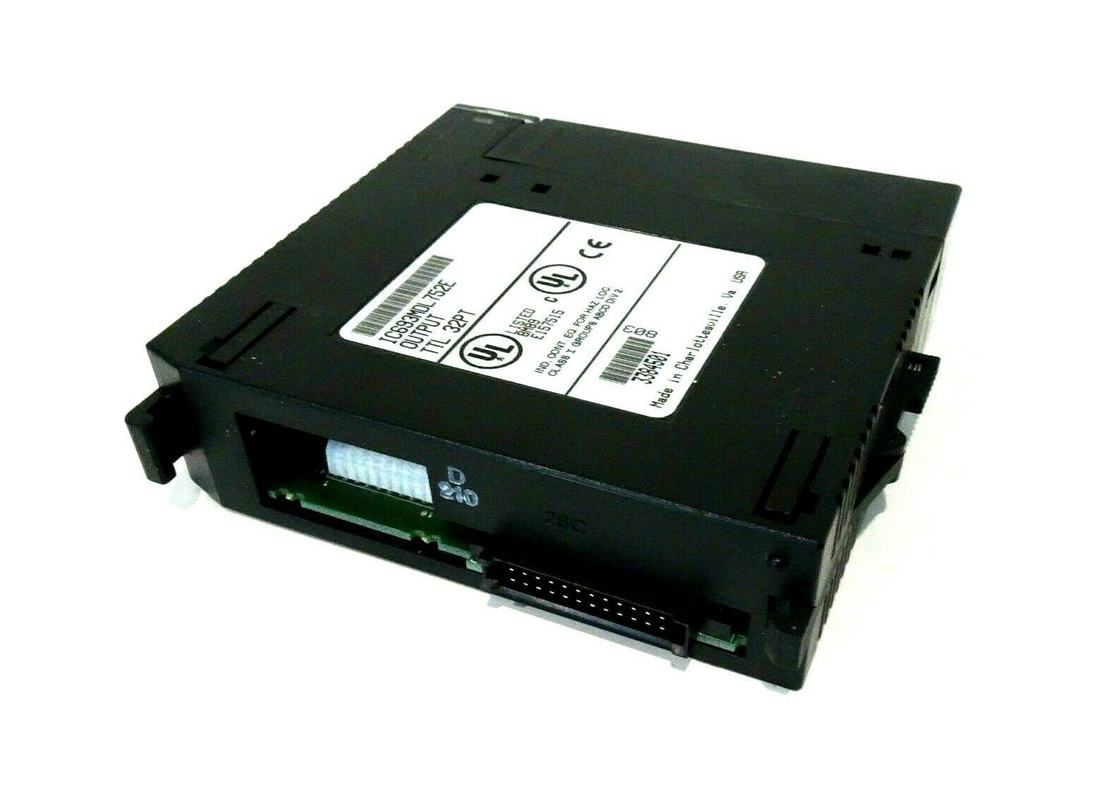

GE FANUC IC693MDL752, negatives Modul digitaler Ausgabe DCs 5/24-volt (TTL)

Produkt-Beschreibung

Das negative Modul digitaler Ausgabe DCs 5/24-volt (TTL), IC693MDL752, hat negative Logik 32 oder sinkende Art Ertragpunkte (aktives Tief) und benutzt 32 Bits von getrennten %Q-Ausgabedaten. Die Ertrag werden in vier verschiedenen Gruppen vereinbart (beschriftet A zu D), enthielt jede Gruppe von acht Ertrag jeder (nummerierte 1 bis 8) mit jeder Gruppe, die sein einzigartiges Common hat. Es kann in jedes Logik-des Prüfers der Reihen-90-30 installiert sein programmierbare System (PLC), das 5 oder 10 - Input-/Outputschlitzgrundplatte hat. Jedes Gruppencommon hat Benutzer Input-/Outputverbindungsstücke, die zwei Stifte tragen. Jeder Stift von diesen Verbindungsstücken hat eine gegenwärtige Umschlagskapazität von 3 Amperen. Das Herstellen von Beziehungen zu beiden Stiften wird, wenn man das Common empfohlen, aber anschließt, angefordert für die Anwendungen, die hohen Strom wie zwischen 3 und 4 Ampere erfordern.

Das IC693MDL752 funktioniert in zwei Modi: Transistor-Transistor-Logik (TTL) und Modi 12/24V. Im TTL-Modus kann jeder Ertrag Benutzerlasten über +5 VDC schalten. Im Modus 12/24V können Benutzerlasten im Bereich von +12 bis -24 VDC geschaltet werden. Auch Ertragpunkte, in jedem Modus (TTL und 12/24V), können einen maximalen Strom von 25 MA und von 0.5A pro Punkt beziehungsweise sinken. Jede Ertraggruppe im Modul (A zu D) kann in der Betriebsart verwendet werden, die für die Lastsanforderungen einer spezifischen Aufgabe oder der Anwendung angebracht ist. Gruppe A kann an TTL-Lastsaufgaben und an Gruppe B angewendet werden zu 12 VDC-Lasten, während die Gruppen C und D an 24 VDC-Lastsaufgaben angewendet werden können. Jedoch wenn, Modi (TTL und induktiv-artige Lasten), als in dieser Hinsicht zu mischen, es wichtig ist, Kenntnis von den elektrischen Geräuschen und von seinen Effekten zu nehmen.

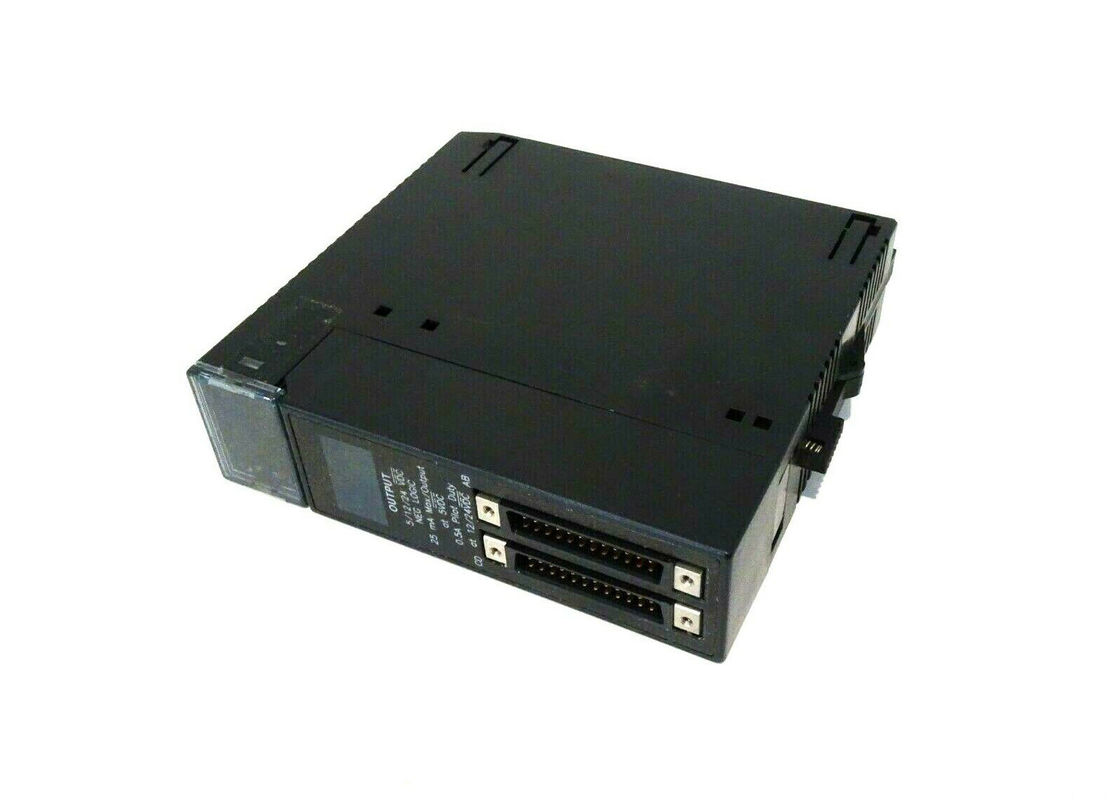

Benutzerlastsgeräte werden an das Modul durch zwei Stiftverbindungsstücke des Mann 24 angeschlossen, die auf der Front des Moduls sind-. Die Verbindungsstücke auf den rechten Schnittstellen mit Punkten der Gruppen A und b-Ertrages während die auf den linken Schnittstellen mit Punkten der Gruppen C und d-Ertrages. Optokoppler auf dem Modul liefern Rückwandisolierung zwischen der Feldseite und Logikseite. Das Modul hat auch LED-Indikatoren, entsprechend beschriftet zu jedem Ertrag, an der Spitze des Moduls, das den aktiven (AN) oder inaktiv (WEG) Status jedes Ertragpunktes anzeigt. Es gibt keinen Bericht von speziellen Störungs- oder Warnungsdiagnosen.

Jeder Ertragpunkt hat einen internen Pullup-Widerstand. Wenn der Feldeffekttransistor des Ertragpunktes (FET) aus ist, strebt der Widerstand an, einen hohen logischen Zustand für TTL-Aufgaben zur Verfügung zu stellen. Er tut dies, indem er den Ertrag zur positiven Seite der Benutzerleistungsaufnahme hochzieht, die, für TTL-Aufgaben, gewöhnlich +5V ist. Die CPU-Kräfte, weg stoppend müssen alle 32 Ertragpunkte und der Benutzer Energie zur Verfügung stellen, gegenwärtiges an die Lasten zu liefern. Ein Mindestbetrag der Benutzer-gelieferten Energie wird durch das Modul verwendet, um Tor-Antrieb zu den Ausgabegeräten zur Verfügung zu stellen.

Technische Spezifikationen

Technische Informationen

Spezifikationen
