Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC697ALG320 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Art der Ware: | Analoges Ausgabemodul |
| Anzahl der Ausgänge: | 4 Ergebnisse | Spannungs-Ertrag-Strecke: | -10 bis +10 Volt |
| Leistungsbereich: | mit einer Breite von mehr als 20 mm | Umrechnungssatz: | Frau 2 |
| Hervorheben: | negatives Modul digitaler Ausgabe DCs 24v,Servomodul PLCs Digital,5V DC Digital ich O-Modul |
||
Der IC697ALG320 ist ein hochwertiges analogues Ausgangsmodul und voll kompatibel mit GE-Modulen der Baureihe 90-30.und das Ausgangsmodul hat vier individuell konfigurierte Ausgänge für Strom oder SpannungDas IC697ALG320 Analog-Ausgabe-System bietet 0 bis 22.5 Milliampere Stromschleifsignale mit individueller Benutzerskalierung auf jedem AusgangskanalDieses spezielle Ausgangssystem verfügt über eine schnelle Aktualisierungsrate und benötigt keine Jumper oder DIP-Schalter für die Konfiguration. Es ist auch mit Daten, die im nicht flüchtigen EEPROM-Speicher gespeichert sind, ausgerichtet.Die Konfiguration des IC697ALG ist mit MS-DOS oder Windows-Programmiersoftware einfach.
Der hochwertige analoge Ausgang für die SPS akzeptiert digitale Daten von der CPU oder anderen Steuerungen, indem er auf das SPS-Backplane zugreift.Der Ausgang wird dann durch einen D/A-Wandler in analoge Ausgänge bis zu zehn Volt umgewandeltDer Grundkonverter bietet eine 16-Bit-Auflösung mit 14-Bit-Monotonie.die Ausgänge sind vom Rückfeld isoliert, so dass sie gegen Steady-State- oder vorübergehende Überspannungsbedingungen geschützt sindEs ist zwar erwartet, daß dieses analoge System Ausgangsbelastungen aufweist, die schwebend oder an das gleiche Potenzial gebunden sind, aber es ist so konzipiert, daß bis zu 05 Spannungsunterschied zwischen den Ausgängen gemäß VDCDies verhindert, dass Erdschleifströme oder Fehler auftreten. Zusätzlich funktionieren die Ausgänge bei großer Menge an Hochfrequenzlärm, wenn nötig.

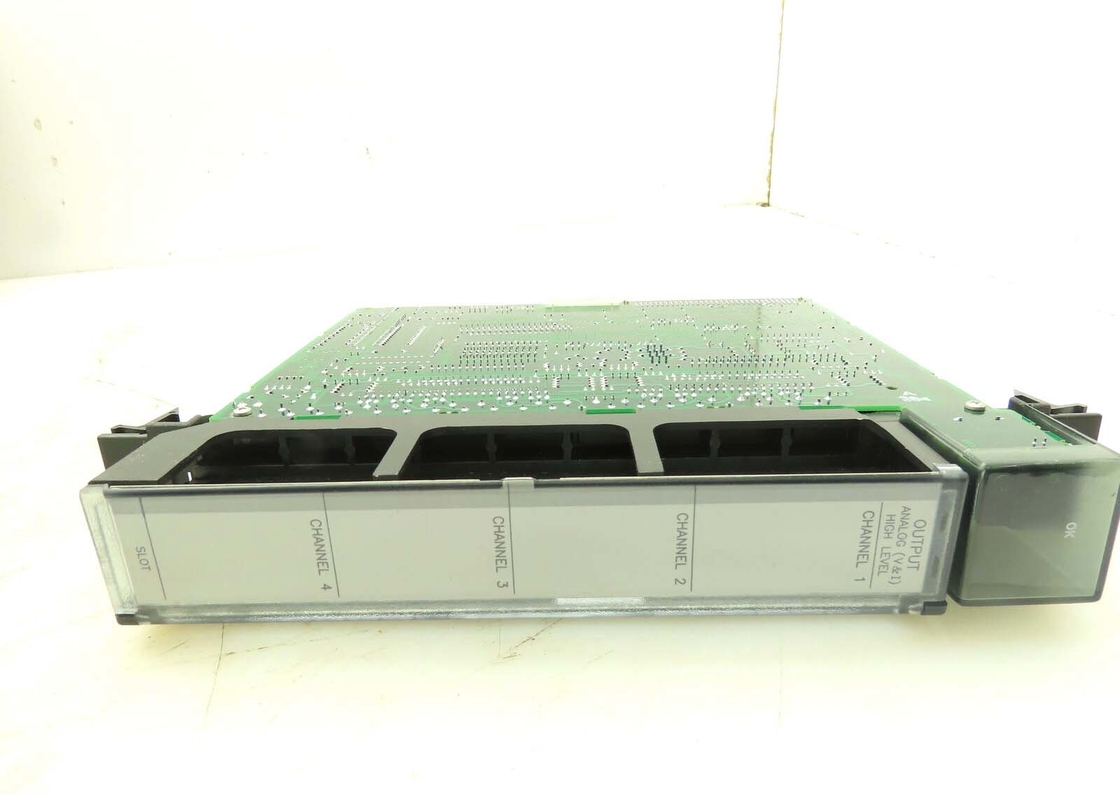

Zur Verbindung des IC697ALG320-Moduls mit den Benutzergeräten werden Schraubende auf dem abnehmbaren 40-Terminal-Anschlussblock verwendet, der an der Vorderseite des Moduls montiert ist.Alle Feldverbindungen sollten an die I/O-Terminalplatine mit guter Qualität angeschlossen sein, verdrehtes abgeschirmtes Instrumentationskabel.
| Spannungsbereich: | -10 bis +10 Volt |
| Leistungsumfang: | 0.0 bis 22,2 mA (Standard 4 bis 20 mA) |
| Kalibrierung: | Werkseinstellung bei 10 Volt +/- 2mV |
| Zahl der Ausgänge: | 4 Ausgänge |
| Modultyp: | Analog-Ausgangsmodul |
| Leistung: | + 5 Volt@ 1,66A, 150mA Gleichstrom |
| Ausgangsbereiche: | Spannung:10 Volt bis+10Volt (Standard) Strom:0.0 mA bis 22.5 mA (4 bis 20 mA Standard) |
| Die Entschließung: |
16 Bit mit 14 Bit Monotonie 312.5 Mikrovolt pro LSB-Schritt bei Spannung 0.5 Mikroampere pro LSB Schritt auf 4 bis 20 mA Nein fehlt Kennzeichen Ich bin fertig. 16 Bits auf Spannung. Keine fehlenden Codes über 15 Bit. Anmerkung: Benutzer Skalierung Mai Einführung abgebaut Granularität in Ausgangsspannung Abhängig auf Die Skalierung Faktoren verwendet. |
|
Genauigkeit: Kalibrierung Feldkalibrierung nicht möglich Maximalfehler Linearität Temperaturkoeffizient |
Spannung: Werkseinstellung bei voller Skala = 10 VoltÄhnlich2.5 Millivolt Strom: Fabriksatz von 4,0 mAÄhnlich5 A und 20 mAÄhnlich5 A. Full Scale mit 24,0 VDC Feldseitenspannung. Kalibriert Fabrik mit Kalibrierung Daten aufbewahrt in EEPROMErinnerung. bei 25oC (77oF) Ähnlich0.02% der gesamten Skala über den gesamten Bereich von negativ bis positiv. Spannung:Ähnlich25 PPM prooCtypischer Strom:Ähnlich50 PPM prooC typisch |
|
AusgabeLadung: Spannung:
Stromt: |
R: Mindestwert = 2000 Ohm C: maximal = 1000 Pikofarade R: bis zu 800 Ohm C: maximal = 1,0 Mikrofarad L: maximal = 250 Millihenrys |
| tDie Leistung des Stroms sollte bei Schrittwechseln unter Verwendung von Induktionsbelastungen auf Stabilität überwacht werden.und C, die nicht stabil sein wird und zusätzliche Kapazität an den aktuellen Ausgangsterminals erfordert bis aufrechtzuerhalten Ausgabe Stabilität mit Induktiv Belastungen (als gezeigt in Die Ergebnisse der Studie werden im Folgenden dargestellt. | |
| Kurzschluss: | Spannung und Strom Ausgänge Willen Handgriff Ein kontinuierlich kurz Schaltung ohne Schäden und Willen Rückkehr bis Die richtige Ausgabe (Ausgabe) wenn kurzfristige) Wann? Die kurz ist entfernt. |
| Umwandlungsrate: |
Die Bereitstellungen werden nahezu jedes Jahr sequenziell aktualisiert. 20,0 Millisekunden (maximal) für alle 4 Kanäle. |
