GE FANUC IC697BEM713, Bus-Senderbaugruppe, 500 Kbytes/sek

GE FANUC IC697BEM713, Bus-Senderbaugruppe, 500 Kbytes/sek

Produktdetails:

Herkunftsort: USA
Markenname: GE
Modellnummer: IC697BEM713

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: Verhandelbar
Verpackung Informationen: Neu im ursprünglichen Kasten
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100
Bestpreis Kontakt

Detailinformationen

Marke: GE Fanuc Modell: IC697BEM713
Serie: Serie 90-70 Produkttyp: BusSenderbaugruppe
Schlitz erfordert: 1 Spannungseingang: 5 Volt DC
Stromauslosung: 1,4 Ampere Status LED: 3
Programmiererschnittstelle: 1 Garantie: 1 Jahr
Hervorheben:

negatives Modul digitaler Ausgabe DCs 24v

,

Servomodul PLCs Digital

,

5V DC Digital ich O-Modul

Produkt-Beschreibung

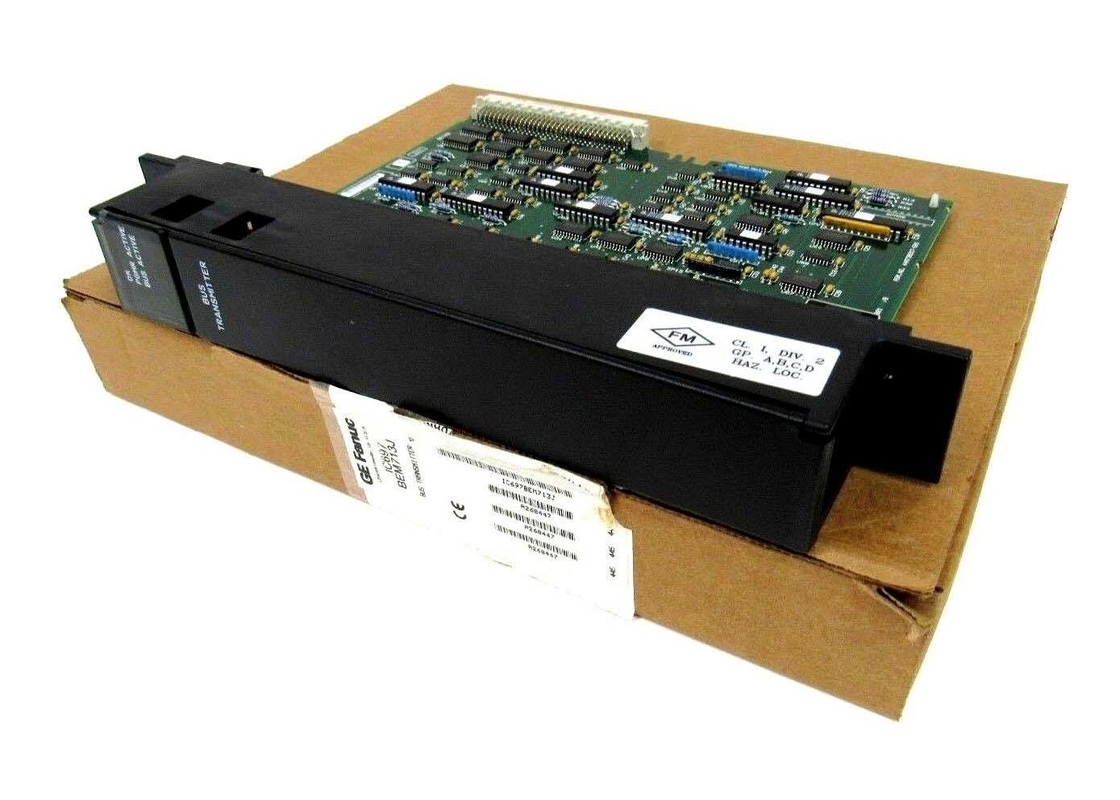

GE FANUC IC697BEM713, Bus-Sendermodul, 500 Kbyte/Sekunde



Produktbeschreibung von IC697BEM713



Das IC697BEM713 ist ein Bus-Transmitter-Modul (BTM) aus der Serie 90-70 von GE Fanuc.Das IC697BEM713-Modul ermöglicht die Erweiterung vom Haupt-CPU-Rack aus, wenn das System zusätzliche Module benötigt (bis zu sieben zusätzliche IC697-PLC-Racks)Die hochleistungsfähige parallele Programmierfunktion ist ein wichtiges Merkmal. Zusätzlich ist dieses BTM einfach zu konfigurieren und erfordert keine DIP-Schalter.

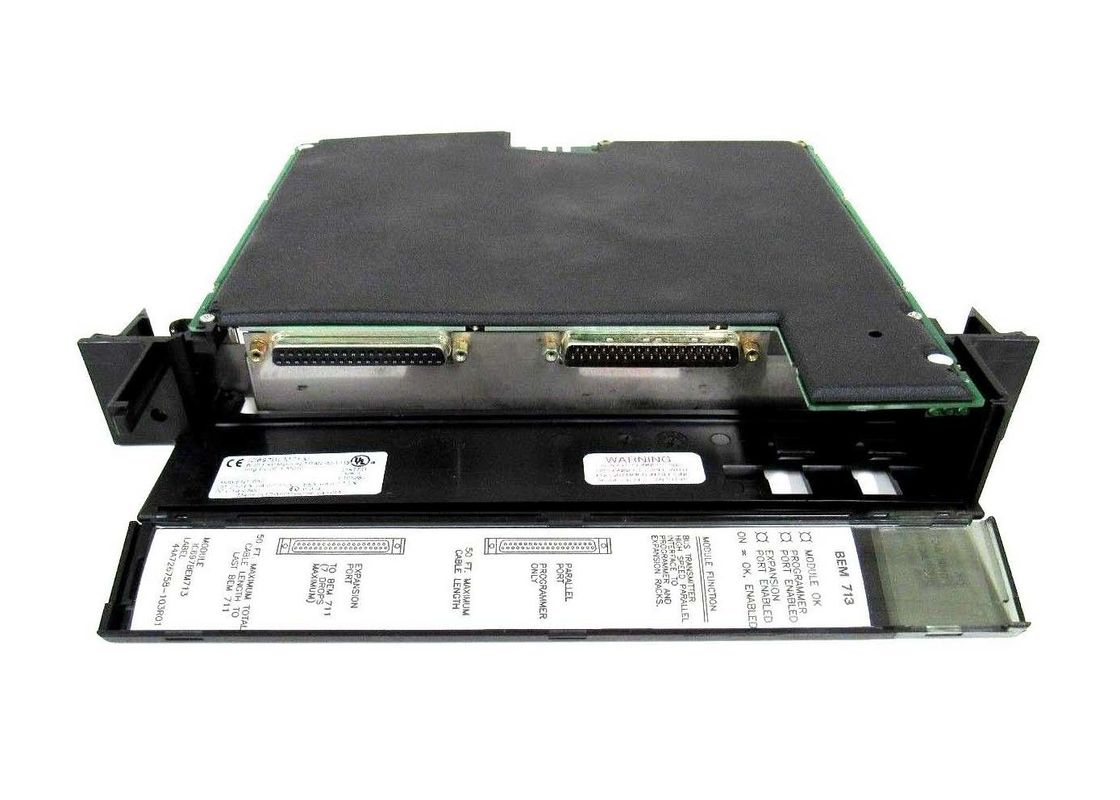

Das IC697BEM713-Modul befindet sich in einem einzigen Schlitz und verfügt über zwei Steckverbinder, einen oberen Steckverbinder für das Anbringen an das Programmiergerät und einen unteren Steckverbinder,die für eine Daisy-Chain-Anordnung über BRMs zu Erweiterungsregalen bestimmt istDas Bus-Sendermodul sollte mit der Konfigurationsfunktion der MS-DOS- oder Windows-Programmiersoftware konfiguriert werden.


Status-LEDs (3) warnen den Benutzer vor Problemen mit dem Port und/oder Modul. Die oberste MODULE OK-LED wird eingeschaltet, wenn die CPU-Software die BTM-Konfiguration abgeschlossen hat und jedes System-Erweiterungsrack geprüft hat.Es wird OFF emittieren, wenn diese Bedingungen nicht erfüllt sind.Die mittlere Programmierer-Port-Aktivierte LED kann blinken oder ON zeigen, um anzuzeigen, dass der Programmierer und die PLC kommunizieren.Die untere Expansion Port Enabled LED gibt den Status des Expansion Bus an. Diese LED kann einschalten, wenn das BTM mit den Bus-Empfängermodulen kommuniziert, oder ausschalten, wenn dies nicht der Fall ist.


Bei der Installation des IC697BEM713 sollte der Benutzer die entsprechende Programmsteuerungsanleitung zur Verfügung haben.Sobald das Modul im Haupt-CPU-Rack installiert istEs ist jedoch wichtig zu beachten, dass das Modul nicht in der Ecke 1 installiert werden kann. Es muss rechts von allen IC697 Unterbrechungsquelle Modulen installiert werden.



Über IC697BEM713

Das GE Fanuc IC697BEM713 Modul ist ein Bus-Sendermodul aus der Serie 90-70. Es ermöglicht Erweiterungen vom Hauptrack, wenn zusätzliche Module im System benötigt werden.Das IC697BEM713-Modul erlaubt die Erweiterung auf weitere sieben IC697 PLC-RacksDas IC697BEM713-Modul bietet auch eine parallele Schnittstelle, die von einem Programmiergerät verwendet werden kann.Es gibt 2 Steckverbinder auf dem IC697BEM713 Modul.: der Steckverbinder auf der Oberseite ist für die Schnittstelle mit einem Programmiergerät vorgesehen, und der Steckverbinder auf der Unterseite ermöglicht die Daisy-Chain-Konfiguration zu Erweiterungsregalen durch Busempfängermodule.Die IC697BEM713-Module benötigen eine 5-Volt-Gleichspannung vom System-Backplane und ziehen 1.4 Ampere Strom.



Die Spezifikationen für die Programmieroberfläche umfassen eine Datenrate von 500 Kilobyte pro Sekunde und eine maximal unterstützte Kabellänge von 50 Fuß.Die Spezifikationen für die Erweiterungsschnittstelle umfassen auch eine Datenrate von 500 Kilobytes pro Sekunde und eine maximale Kabellänge von 50 FußDas IC697BEM713-Modul kann in jedem für die CPU reservierten Slot des Hauptracks installiert werden, mit Ausnahme von Slot 1.Vor der Montage des Moduls sollte der Regalbetrieb ausgeschaltet und nach der Montage des Moduls im Regal eingeschaltet werden.Für die Anzeige von Statusinformationen sind auf dem Modul drei grüne LEDs vorhanden.Die oberste LED schaltet sich ein, wenn die CPU-Software die Power-up-Konfiguration des IC697BEM713-Moduls abgeschlossen hat und alle Ausbaurack in dem System untersucht hat. Die untere LED zeigt den Status des Expansionsbusses an. Die mittlere LED ist eingeschaltet oder blinkt, wenn die SPS und der Programmierer kommunizieren.

Technische Spezifikation


Modultyp: Bus-Sender
Wirkungsrate: 500 Kbyte/Sekunde
Zulässige Abstand von Kabel: 50 Fuß.
Diskrete Punkte verfügbar: N/A
Serielle Ports: 2
Erforderlicher Strom: 1.4 Ampere






Technische Informationen

SpecwennIchcEintIchaufs



Erforderlicher Strom aus dem 5V-Bus 1.4Amp
Programmierschnittstelle
Wirkungsdatenquote 500 Kbyte / Sekunde
Zeit zum Speichern von 16 Kbyte Programm 20 - 30 Sekunden
Höchstlänge des Kabels 15 Meter
Erweiterungsschnittstelle
Höchstlänge des Kabels Maximal 50 ft pro System
Wirkungsdatenquote 500 Kbyte / Sekunde
Elektrische Isolierung Nicht isolierte differenzielle Kommunikation.
VME System zur Unterstützung des VME-Standards C.1
