GE FANUC IC697CPM790, hergestellte 64 MHZ CPU, 32-Bit-Gleitkomma

GE FANUC IC697CPM790, Hergestellt mit 64 MHz CPU, 32-Bit Gleitkomma

Produktbeschreibung

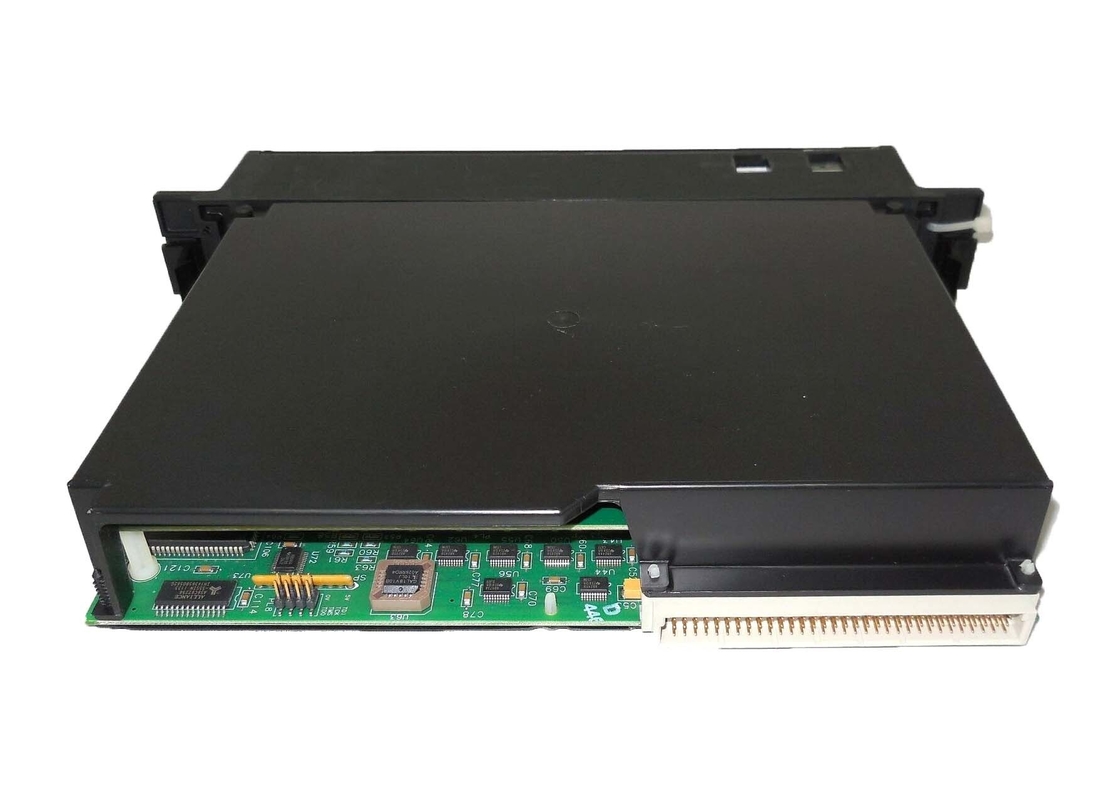

IC697CPM790 ist eine von GE FANUC hergestellte 64 MHz CPU mit Rechenleistung unter Verwendung eines 32-Bit-Gleitkommas und des Mikroprozessors 80486DX2. Diese CPU verwendet eine Single-Slot-Programmiersoftware, die mit Windows oder MS-DOS funktioniert, um Konfiguration und Programmierung durchzuführen.

IC697CPM790 umfasst bis zu 12K diskrete Eingänge und Ausgänge (nur im Mix-Simplex-Modus). Es verfügt über Flash-Speicher, der für die Betriebssystem-Firmware reserviert ist, was Firmware-Updates über die Verbindung zwischen PC und seriellem Port des Moduls ermöglicht. Der Benutzer steuert den Modulbetrieb mit Programmiersoftware oder über den Betriebsmodus mithilfe des RUN/STOP-Dreifachschalters. Ein Speicherschutzschlüssel oder ein Software-Passwort sperrt die Konfigurations- und Programmdaten.

IC697CPM790 verfügt über vier grüne LEDs, die den Status der CPU anzeigen. Für die Luftkühlung sind Lüfterbaugruppen erforderlich. Der Benutzer kann das Bus-Transmitter-Modul IC697BEM713 für die Parallelschnittstelle an den Programmierer anschließen. Ein Typ-D-Stecker mit 15 Pins verbindet den seriellen Port, der RS-485-kompatibel ist. Während des tatsächlichen Betriebs und beim Einschalten überprüft die CPU die Rack-Konfiguration, während ihre Alarmfunktion Abweichungen in der programmierten und/oder tatsächlichen Konfiguration meldet. IC697CPM790 verfügt über eine Lithiumbatterie, die den Kalenderuhrbetrieb, den Datenspeicher und den Programmspeicher aufrechterhält.

Es ist wichtig zu beachten, dass das Modul IC697CPM790 zusammen mit einem Standalone-C-Programm verwendet werden muss, das Triple Modular Redundancy (TMR)-Betriebs- und Autotestroutinen bereitstellt. Es funktioniert nicht, es sei denn, dieses Programm ist im geladenen Anwendungsprogramm enthalten.

Unterstützte Optionsmodule sind wie folgt: IC697 LAN-Schnittstellenmodule, Programmierbarer Coprozessor, Alphanumerischer Display-Coprozessor, Bus-Controller für IC660/661 I/O-Produkte, Kommunikationsmodule, I/O-Link-Schnittstelle und die IC697-Familie diskreter und analoger I/O-Module.

Technische Daten

Technische Informationen

Speiitikatio
