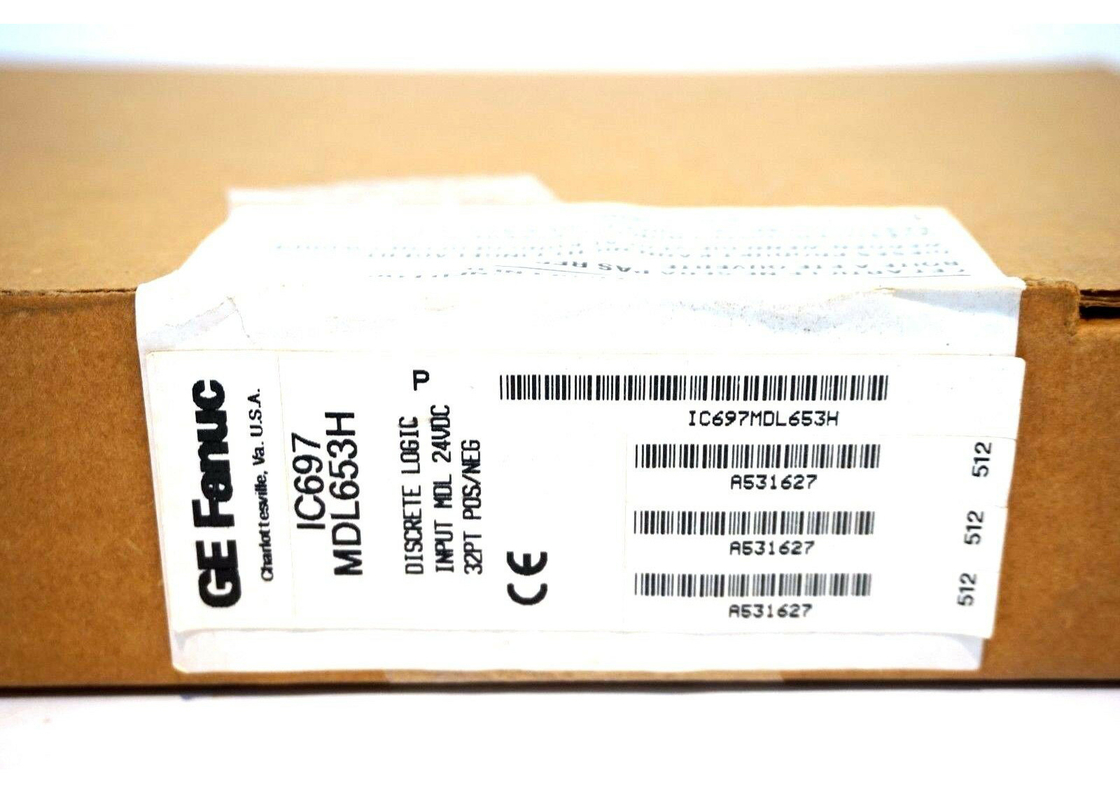

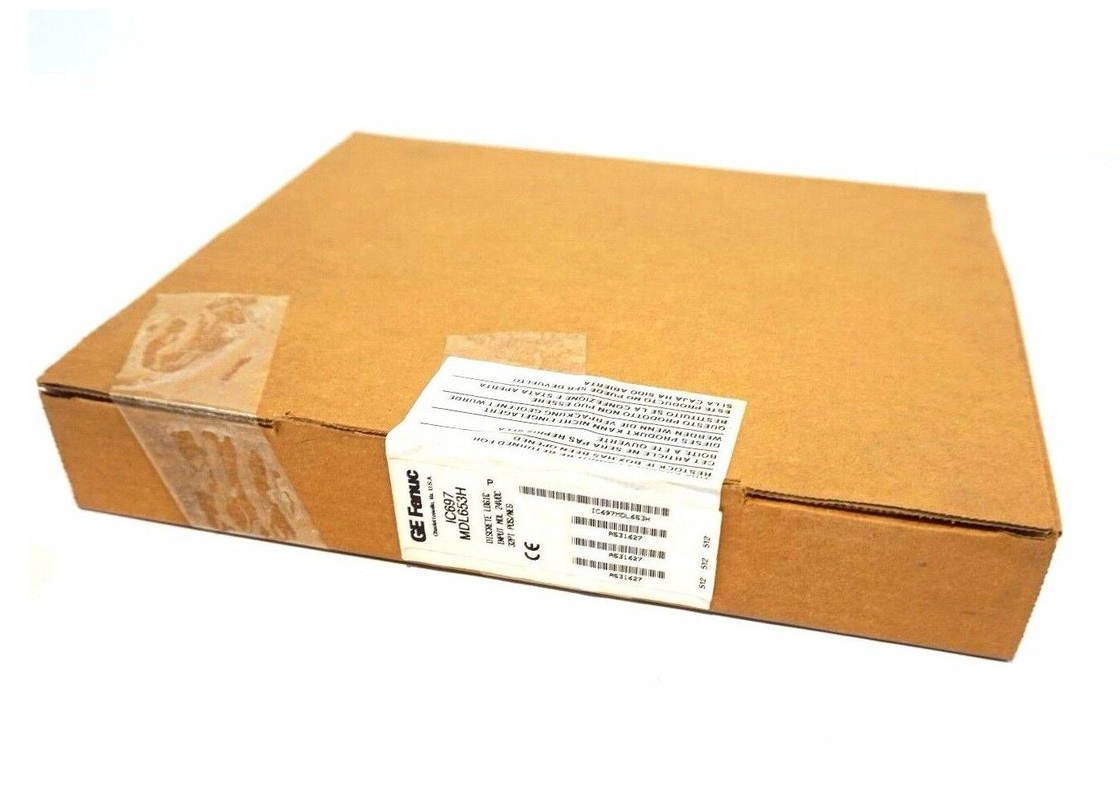

GE FANUC IC697MDL653, negative Logik-Eingabeeinheit mit 32 Punkten

GE FANUC IC697MDL653, Negativlogik-Eingabemodul mit 32 Punkten

Beschreibung des Produkts

Das IC697MDL653 ist ein Positiv/Negativ Logik-Eingabemodul mit 32 Punkten.Die 32 Eingabepunkte sind in vier isolierte Sätze angeordnet, die aus acht Punkten bestehen.

Zusätzliche Funktionen des IC697MDL653 sind die Kompatibilität von Positive/Negative Logik und Proximity-Switch, ein wählbarer Eingabefilter und ein einziger Eingang, der als Interrupt konfiguriert ist.Diese Merkmale sind in allen IC697-SPS üblichDie Eigenschaften können jedoch nicht anwendbar sein, wenn IC697MDL653 mit anderen Arten von SPS gekoppelt wird.Das IC697MDL653-Modul ist auch mit LED-Indikatoren auf der Vorderseite ausgestattet, um den Benutzer auf den Status des Moduls aufmerksam zu machen.Diese LEDs geben den Ein-/Aus-Zustand jedes Punktes auf der Steuerungseite der Schaltung an.

Bequem ist, dass die Eingangs-/Ausgangsreferenzen des Moduls vom Benutzer ohne Verwendung von Jumpern oder DIP-Schaltern einfach konfiguriert werden können.Der IC697MDL653 ist so konzipiert, dass er sowohl positive als auch negative Logikmerkmale aufweistDie entsprechende Eingangseinrichtung ist mit dem Leistungsbus und dem Modulingang verbunden.Die folgenden Eingabegeräte sind alle mit dem IC697MDL653 kompatibel: Drückknöpfe, Grenzschalter, Auswählschalter und elektronische Näherungsschalter einschließlich 2- und 3-Draht-Typen.

Im Idealfall werden die Eingänge dieses Moduls von einem beliebigen IC697 PLC Spannungskompatiblen Ausgangsmodul angetrieben.Der Eingangsstrom beträgt typischerweise 10 mA im Zustand ON und kann 2 mA Leckagestrom im Zustand OFF ohne Einschalten akzeptieren.

Das diskrete Eingangsmodul der GE Fanuc Serie 90-70 mit der Katalognummer IC697MDL653 hat eine Nennspannung von 24 Volt Gleichstrom und einen Eingangsspannungsbereich von -3 bis 30 Volt Gleichstrom.Das diskrete Eingangsmodul IC697MDL653 ist ebenfalls ein positives/negatives Logik-Eingangsmodul mit insgesamt 32 EingangspunktenAlle diese Eingabepunkte sind in 4 Gruppen mit jeweils 8 Eingaben gruppiert.Das Eingangsmodul IC697MDL653 hat eine Isolationsspannung von 1500 Volt für jeden Eingang, der an das Backplane angeschlossen ist, und 500 Volt zwischen den EingangsgruppenDas positive/negative Logik-Eingangsmodul IC697MDL653 hat einen typischen Eingangsstrom von 10 Milliampere bei Nennspannung und eine typische Eingangsimpedanz von 2,6 Kilohm.

Das IC697MDL653 positive/negative Eingangsmodul verfügt über eine eingeschaltete Spannung von 13,5 bis 30 Volt und eine ausgeschaltete Spannung von 0 bis 5 Volt.Der Einsatzstrom beträgt 6 bis 15 Milliampere und der Ausfallstrom 0 bis 2 Milliampere.Darüber hinaus verfügt das Eingangsmodul IC697MDL653 über eine konfigurierbare Filterverzögerungszeit von 1 bis 10 Millisekunden.Die Konfiguration der Filterverzögerungszeit erfolgt Punkt für Punkt und es ist zu beachten, dass alle Punkte die gleiche Filterzeit aufweisenDas Gerät benötigt 0,3 Ampere Strom vom 5 Volt Bus. Das Modul kommt mit einer mechanischen Schlüsselfunktion, die es unmöglich macht, es auf der falschen Basis zu installieren.das IC697MDL653-Modul akzeptiert Drahtmessungen von AWG #22 bis AWG #14 und kann bei Bedarf leicht aus dem Schlitz im Regal entfernt werden.

Technische Spezifikation

Technische Informationen

SpecwennIchcEintIchaufs
