GE Fanuc IC660EBA023, Genie-Thermoelement gab Block-Elektronik-Versammlung ein

Ge Fanuc IC660EBA023, Genius Thermocouple Eingangsblock Elektronikmontage

Technische Informationen

Die elektronische Anlage IC660EBA023 ist eine GE Fanuc Genius Thermocouple-Eingangsblock-elektronische Anlage.und bietet eine Schnittstelle zu einer breiten Palette von analogenDie elektronische Anlage IC660EBA023 und die Endanlage IC660TBA023 bilden den Genius-Thermoelementblock.Jeder Genius-Block benötigt eine Endgeräteanlage für die Basisverkabelung., Anschluss an Feldgeräte und Handmonitore und Speicherung der Blockkonfigurationseinstellungen über EEPROM.Die elektronische Anlage sorgt für die Mikroprozessur und führt die Blockkommunikation durch.Das elektronische Baugrupp IC660EBA023 verfügt über 24/48 Volt Gleichstrom-Eingangsblöcke mit 6 Eingangskanälen in 3 isolierten Gruppen von 2.Jede Gruppe hat 2 Thermoelemente und 2 Eingangsströme für die Kompensation der Kaltverschmelzung (CJC), und es gibt eine Isolationsspannung von 300 Volt zwischen den Gruppen.

Der IC660EBA023 elektronische Montage-Block überwacht hauptsächlich Temperatursignale, kann aber auch für die Messung von Niederspannungseingangssignalen von Feldgeräten verwendet werden.Jeder Eingangskanal ist so konzipiert, dass er dieZusätzlich kann jeder Eingangskanal als interner Sensor, externer Sensor oder als benutzerdefinierter Wert konfiguriert werden.Für eine höhere MessgenauigkeitDie elektronische Anlage IC660EBA023 ist softwarekonfiguriert.Und es bietet erweiterte Diagnosekapazitäten wie Open-Wire-Detektion., interne Fehlermeldung, Alarme für hohe/niedrige Eingabe und Eingabeanzeige für unter-/über-Bereich.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Über IC660EBA023

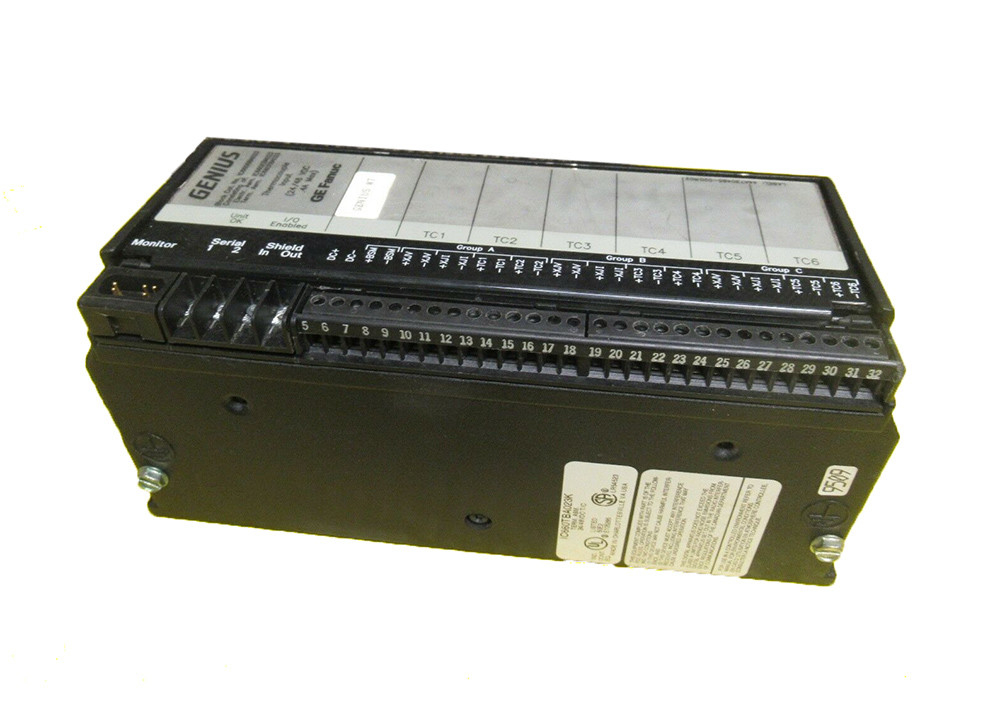

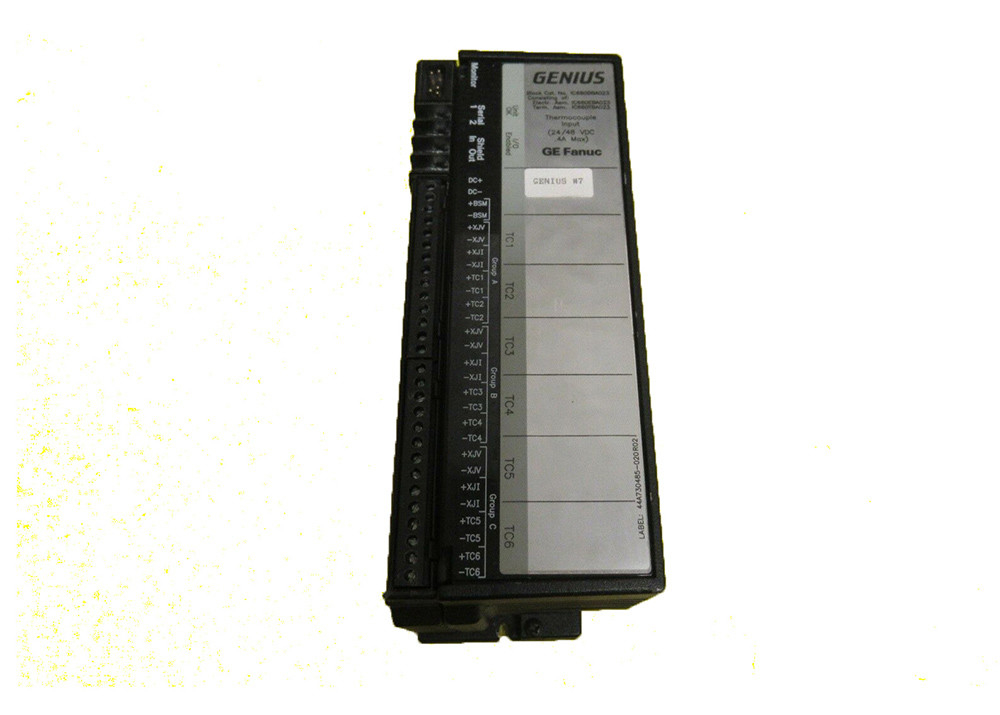

Die GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block Electronics Assembly ist Teil eines 6-Kanal-Eingangsblocks, der zur Überwachung von Temperatur-Eingängen entwickelt wurde.Dieser Elektronikbaugrupp verfügt über Standardthermoelemente, die an jeden Eingang angeschlossen sind, um Eingangssignale mit geringer Spannung zu erkennen und zu messen.. The IC660EBA023 Electronics Assembly is supplied either as a separate electronics assembly unit comprising a thermocouple block and LED indicators and other electronic circuits or as a complete factory-assembled block like the IC660BBA023 I/O Block that comprises the electronics assembly and a terminal assembly like the IC660TBA023 Terminal Assembly. Die IC660EBA023 Elektronikmontage besteht aus 6 Eingangsschaltungen, die in drei 300-Volt-Gleichstrom-Gruppen angeordnet sind,und auf jeder Gruppe sind 2 Thermocouple-Schaltkreise und 2 Fernkühlverbindungskompensation (CJC) Eingänge, die eine Kaltverbindungskompensation für die Eingangsmessungen bieten.

Jeder Eingang der IC660EBA023 Electronics Assembly kann mit J-, K-, T-, E-, B-, R-, S- und N-Typ-Thermokopplungen verbunden werden, und jeder Eingangskanal kann für einen externen Sensor, einen internen Sensor,oder ein benutzerdefinierter Wert für die CJC. Die IC660EBA023 Elektronikmontage hat eine Betriebsspannung von 24/48 Volt Gleichstrom (mit einem Betriebsspannungsbereich von 18 bis 56 Volt Gleichstrom) und eine Leistung von 9,0 Watt.Jeder Eingang des IC660EBA023 Electronics Assembly hat einen Spannungsmessbereich von -25 milliVolts bis 150 milliVolts und eine Auflösung von +/-10 microVoltsJeder Eingangskanal hat eine Genauigkeit von 8,0 Hertz und einen Filterbereich von +/- 2 Mikrovolt pro Grad Celsius.Der interne CJC hat einen Messbereich von 0 bis 60 Grad Celsius und eine Auflösung von +/-0Eine externe Fernbedienung meldet Eingangssignale entweder in Spannungs- oder Stromwerte,und bietet einen Messbereich von -25 bis 150 Grad Celsius mit einer Genauigkeit von +/-00,1 Grad Celsius.

Technische Spezifikationen für IC660EBA023
