GE Fanuc IC660ELB921, einzelne Karte des Schlitz-PCIM stellte, Genie Input/Output her

Ge Fanuc IC660ELB921, Single-Slot-PCIM-Karte, hergestellt, Genius I-O

Produktbeschreibung

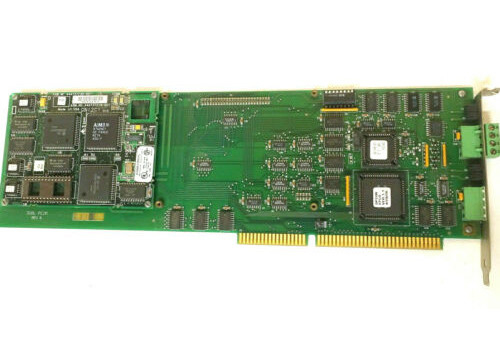

Die IC660ELB921 ist eine Single-Slot-PCIM-Karte, die für die Verwendung mit der Genius-LAN-Schnittstelle von GE Fanuc hergestellt wurde. IC660ELB921 dient auch als Einstiegspunkt in das Genius I/O-System für die IBM PC/AT/XT-Familie. IC660ELB921 ist voll kompatibel mit einem Handheld-Monitor und kann mit jedem GE Fanuc Genius Bus Controller verwendet werden. Für die Logikversorgung benötigt die IC660ELB921 PCIM eine 5V DC-Quelle. IC660ELB921 verwendet 8.000 Eingangs- und 8.000 Ausgangsstellen. Wenn die IC660ELB921-Karte nur als Eingang konfiguriert ist, kann sie nur Genius-Blockinformationen lesen. Wenn die Konfiguration der Karte nur als Ausgang eingestellt ist, kann sie nur in Genius-Blockausgänge schreiben.

Es ist wichtig zu beachten, dass im Gegensatz zu ihrem Gegenstück IC660ELB922 die PCIM IC660ELB921 nur mit einer Tochterplatine vermarktet wird, die eine bequeme Methode zur Steuerung von Geräten am Genius-Serienbus bietet. Aufgaben werden während des Initialisierungsprozesses entsprechend gesteuert und verwalten Fehler für mindestens 30 Busgeräte. Da diese PCIM eine AT-Karte ist, ist es für IC660ELB921 einfacher, in ein vom Benutzer entwickeltes Mikroprozessorsystem integriert zu werden. In allen Ebenen der mechanischen, elektrischen und Kommunikationszeitabläufe ist IC660ELB922 vollständig kompatibel mit allen Genius-Protokollen. Darüber hinaus bietet die Tochterplatine einen kostengünstigen Abgriff an jedem Genius FE I/O-Bus. Im Gegenzug kann das Host-System I/O verwalten, indem es die breite Diagnostik, die hohe Konsistenz und den Rauschschutz des Genius I/O-Systems nutzt. Die Tochterplatine kann aufgrund der mit der IC660ELB921 PCIM gelieferten Konfigurationssoftware unabhängig konfiguriert werden.

Über IC660ELB921

Das IC660ELB921 PC-Schnittstellenmodul ist eine Einkanal-PCIM-Karte, die von GE Fanuc als Teil der Genius I/O-Serie hergestellt wird. Es kann nur mit 1 Genius-Bus gleichzeitig verbunden werden. Dieses Modul ist für die Verwendung mit IBM PC-, XT- und AT-Typ-Personalcomputern vorgesehen. Diese AT-Typ-Schnittstellenkarte ist auch mit den verschiedenen Genius-Kommunikationsprotokollen sowie mit dem Kommunikationstiming kompatibel. Das IC660ELB921 PC-Schnittstellenmodul ist mit einer einzelnen Tochterplatine und mit einer Hauptplatine erhältlich. Die mit diesem Modul gelieferte Konfigurationssoftware kann verwendet werden, um die Tochterplatine unabhängig von der Hauptplatine zu konfigurieren. Die Tochterplatine kann einzeln mit einem Genius-Busgerät verbunden werden und fungiert als Allzweck-I/O-Controller für das I/O-System.

Die IC660ELB921 Single-Slot-PCIM-Karte verfügt über eine effiziente Hauptplatine, die die Tochterplatine mit IBM-kompatiblen Host-Computern verbindet. Sie dient dazu, alle Signale zu puffern, die für die Kommunikation mit dem Host-Bus des Systems benötigt werden. Einige der von der Hauptplatine bereitgestellten Steuerungs- und Überwachungseinrichtungen der Tochterplatine umfassen ISA-kompatible Backplanes, die Erkennung niedriger Versorgungsspannungspegel, die Adressdecodierung über Speicherkarten und die Signalsequenzierung. Jede Tochterplatine verfügt über 2 LEDs zur Anzeige des Status der Platine und des Kommunikationsprozesses. Der Speicherbedarf der Hauptplatine beträgt 4 Byte und der Bedarf der Tochterplatine 16 KB. Das IC660ELB921 PC-Schnittstellenmodul wird mit der Konfigurationssoftware und der PCIM-Softwarebibliothek geliefert, die eine High-Level-Schnittstelle zwischen der vom Benutzer entwickelten Software und der PCIM bereitstellen. Es verwendet 5 Volt DC Logikstrom und sollte nicht um mehr als 10 % unter oder über dem Nennpegel variieren, damit das Modul ordnungsgemäß funktioniert. Achten Sie bei der Installation darauf, mindestens 1/8 Zoll Abstand zwischen diesem Modul und anderen Modulen zu lassen, um eine ordnungsgemäße Kühlung zu gewährleisten.
