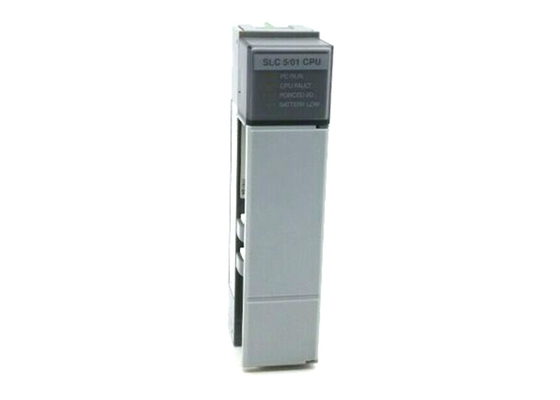

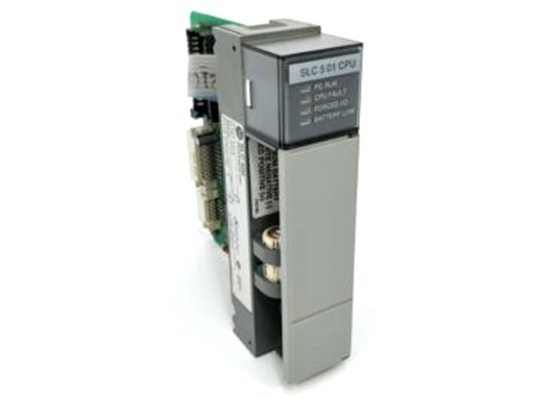

AB 1747-L514, Prozessor SLC 500, Schlitz 0 der 1746 Fahrgestelle
Technische Spezifikationen für 1747-L514
| Hersteller |
Rockwell Automation |
| Teilnummer/Katalog nein. |
1747-L514 |
| Marke |
AB |
| Produkt-Beschreibung: |
Art-Hardware-Prozessoreinheit SLC 500 modulare |
| Programmierungs-Software: |
RSLogix 500 |
| Programmgedächtnis |
4K |
| Höchstzahl von Modulen: |
30 Module |
| Gedächtnis-Art: |
Kondensator-unterstütztes RAM-Gedächtnis |
| Expansionsgedächtnis: |
1747-M1 - 1 k-Benutzer-Wörter EEPROM; 1747-M2 - 4 k-Benutzer-Wörter EEPROM |
| Adaptersockel: |
1747-M5 |
| Anweisungs-Unterstützung: |
Biss; Timer und Kontrolleur; Vergleich; Grundlegendes Mathe; Bewegung, Kopie und Bit-Verschiebung; Sequenzer; Sprung und Subroutine; |
| Zugewiesener Schlitz: |
Schlitz 0 |
| Rückwandstrom: |
0,090 A an 5VDC |
| Reihe |
SLC 500 |
| Modul-Art |
Prozessor SLC 5/01 |
| Input/Output |
Maximum 960 |
| Analoges Input/Output |
480 |
| Anwenderspeicher |
4.000 Anweisungen |
| Programm-Scan-Zeit |
8 Millisekunden |
| Input-/Outputscan-Zeit |
2,6 Millisekunden |
| Input-/Outputfahrgestelle |
3 |
| Fahrgestelle-Modul-Schlitze |
30 |
| Kommunikation |
DH-485 |
| Hintergrundspeicher |
EEPROM |
| Rückwand-Strom (5 Volt DC) |
350 Milli-Amperes |
| Rückwand-Strom (24 Volt DC) |
105 Milli-Amperes |
| Betriebstemperatur |
0-60 Celsius |
| UPC |
10662073748271 |
Über 1747-L514
Der AB 1747-L514 ist eine Prozessoreinheit SLC 500. Als dieses Modul wird auch als Kontrolleur SLC 5/01 bezeichnet, der ein einzelner Schlitzbreitenkontrolleur ist. Es bringt zum Schlitz 0 aller 1746 modularen Fahrgestelle an. Es kommt mit einem Anwenderspeicher 4K und eingebetteten einer DH-485 Kommunikationsschnittstelle.
Das 1747-L514 ist für Gebrauch in den kleinen und mittleren Automatisierungsanforderungen bestimmt. Es ist zur Kontrolle einer Höchstzahl von 30 Input-/Outputmodulen fähig, die bis zu einem Maximum von 3 1746 Fahrgestellen verteilt werden können. Es stützt Durchführung ausgedehnten Inputs/Output und der Fern-Input-/Outputfahrgestelle unter Verwendung einer Vielzahl des gestützten Datenanschlussgerätes durch diesen Prüfer SLC 500.
Das 1747-L514 hat eine elektrische gegenwärtige Last von 0,090 an 5VDC. Es hat eine Mindestleistungs-Leistungsaufnahme von 1,75 Watt. Dieser Prüfer wird unter Verwendung der Programmierungs-Software RSLogix 500 programmiert möglicherweise, installiert in einen Computerarbeitsplatz, das Betriebssystem Microsoft Windows laufen lassen. Der eingebettete Hafen DH-485 stützt Gebrauch des 1761-NET-AIC oder des modernen Moduls des Schnittstellenumsetzers (AIC). Zusätzlich ist die Zweikanalzusätze für Laufwerk des SLC 5/01 unter Verwendung des AB Data Table Access-Moduls (DTAM) zugänglich.
Das 1747-L514 ist mit einem optionalen Permanentspeicher installiert möglicherweise. Permanentspeicher sind in Form von elektrisch löschbarem programmierbarem Festwertspeicher (EEPROM). Kompatible EEPROM sind 1747-M1with 1K Benutzer-Wörter EEPROM, 1747-M2 mit 4 k-Benutzer-Wörtern EEPROM mit einem Modul-Adaptersockel des Gedächtnisses 1747-M5. EEPROM-Module werden benutzt möglicherweise, um Programme zu brennen gespeichert im eingebauten Speicher, der ein Direktzugriffsspeicher (RAM) ist. Indem man Programm zum Permanentspeicher brennt, wird Anwenderprogramm möglicherweise automatisch geladen, sobald der Prüfer die radgefahrene Energie ist.
Es benutzt die Versammlung der Lithium-Batterie 1747-BA mit einem winzigen Leben des Kondensators 30 und eine Lithium-Batterie mit einer 2-jährigen Lebensdauer für Ersatzenergie für Standard-RAM. Das 1747-L514 bietet optionale EEPROM-Unterstützung an, und mit einem Gedächtnis 4K, kann es ein Maximum von 52 Programmieranweisungen, unter Verwendung der Programmierungs-Software RSLogix 500 verarbeiten. Das 1747-L514 hat eine maximale gebissene Ausführungszeit von 4µs und eine Gesamtmodulscan-Zeit von 8ms/K. Während eines vorübergehenden Leistungsabfalls kann der Programmscan auf dem Modul von 20ms zu 3s abhängig von der Stromversorgung nehmen, die lädt. Er kommt mit einer Kommunikationsfähigkeit der Basis DH-485, die in einer Sklavenkapazität (Empfangen) in der Partition nur fungieren kann. Das 1747-L514 hat eine Umgebungstemperaturstrecke 0-60°C (32-140°F) bei kondensationsfreiem relativem Feuchtebereich 5-95%, und es ist entworfen, um einen Betriebsschock von 30G und eine Erschütterung von 2.5G an 57-2000Hz zu stützen. Das 1747-L514 ist C-UL, UL, und Cer-bestätigt, und es bietet einem NEMA Standard-ICS 2-230 industrielle Störsicherheit an.
