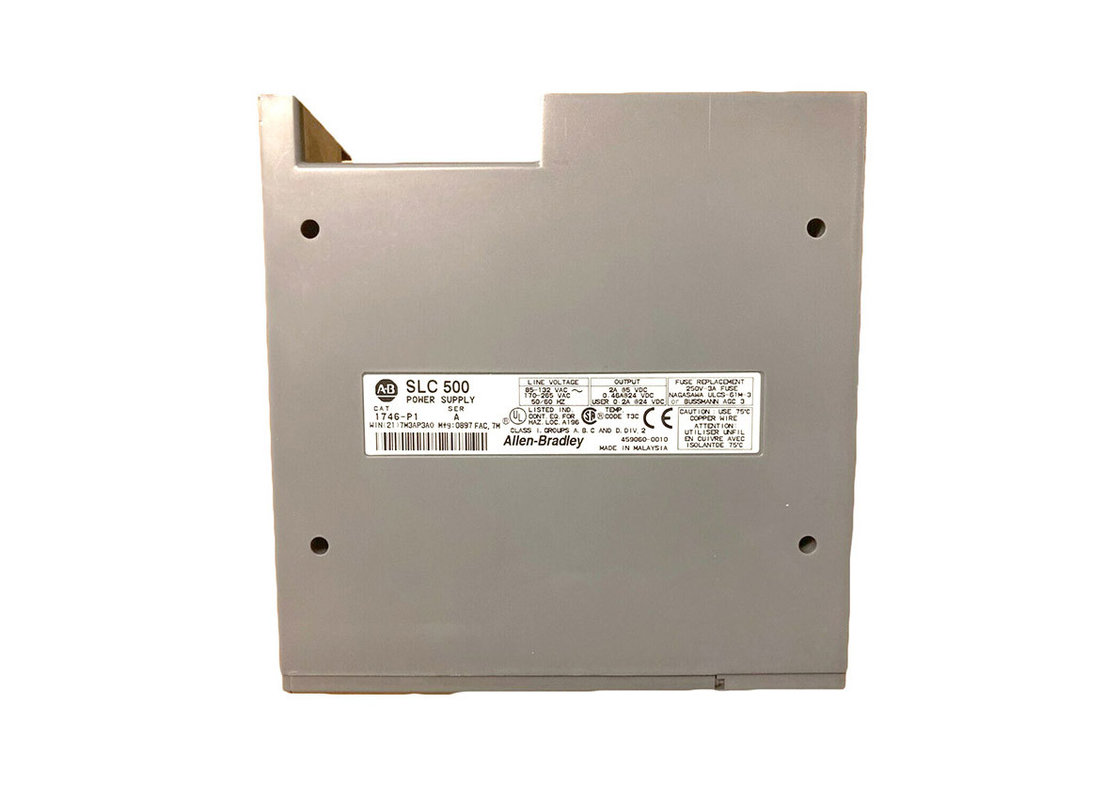

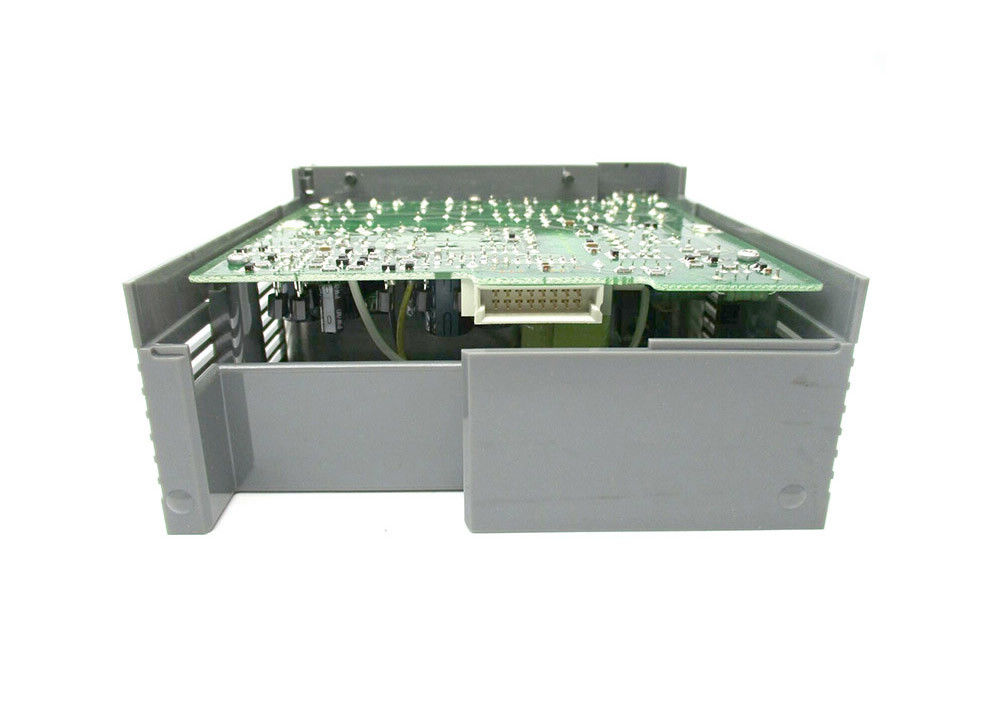

AB 1746-P1, SLC 500 Netzteil, 120/220 Volt AC
Technische Daten für 1746-P1
| Hersteller |
Rockwell Automation |
| Marke |
AB |
| Teilenummer/Katalognummer |
1746-P1 |
| Serie |
SLC 500 |
| Modultyp |
Netzteil |
| Eingangsspannung |
120 bis 220 Volt AC |
| Eingangsleistung |
42 Watt |
| Einschaltstrom |
20 Ampere |
| Interne Stromkapazität |
2 A bei 5 V DC, 0,46 A bei 24 V DC |
| Ausgangsspannungsbereich |
18 bis 30 Volt DC |
| Backplane-Strom (5 Volt) |
2 Ampere |
| Backplane-Strom (24 Volt) |
0,46 Ampere |
| Frequenz |
47 bis 63 Hertz |
| Standort |
1746-Chassis |
| Abmessungen |
5,5 x 2,3 x 5,7 Zoll |
| UNSPSC |
32151706 |
| Betriebstemperatur |
0 bis 60 Grad Celsius |
| Sicherungsschutz |
1746-F1 oder gleichwertig |
| Programmiersoftware |
RSLogix 500 |
Über 1746-P1
Das AB 1746-P1 ist ein SLC 500 Netzteil. Es hat eine Netzspannung von 85 bis 132 Volt oder 170 bis 265 Volt AC bei 47 bis 63 Hertz und einen typischen Leistungsbedarf von 135 VA. Seine interne Stromkapazität beträgt 2 A bei 5 Volt DC und 0,46 A bei 24 Volt DC, und sein Einschaltstrom beträgt maximal 20 A. Dieses Netzteil hat außerdem eine 24-Volt-DC-Benutzerstromkapazität von 200 mA und einen 24-Volt-DC-Benutzerspannungsbereich von 18 bis 30 Volt DC.
Der maximal vom Benutzer bereitgestellte Überstromschutz beträgt 15 A, und die Isolation zwischen den Eingangsklemmen und der Backplane beträgt 1800 Volt AC RMS für 1 Sekunde. Mit den Abmessungen 5,5 x 2,3 x 5,7 Zoll und einem Gewicht von 2 Pfund oder 0,9 Kilogramm kann dieses Netzteil in einem 1746-Chassis installiert werden. Es hat außerdem eine Betriebstemperatur von 0 bis 60 Grad Celsius, und die Stromkapazität wird um 5 % reduziert, wenn die Temperatur 55 Grad Celsius übersteigt.

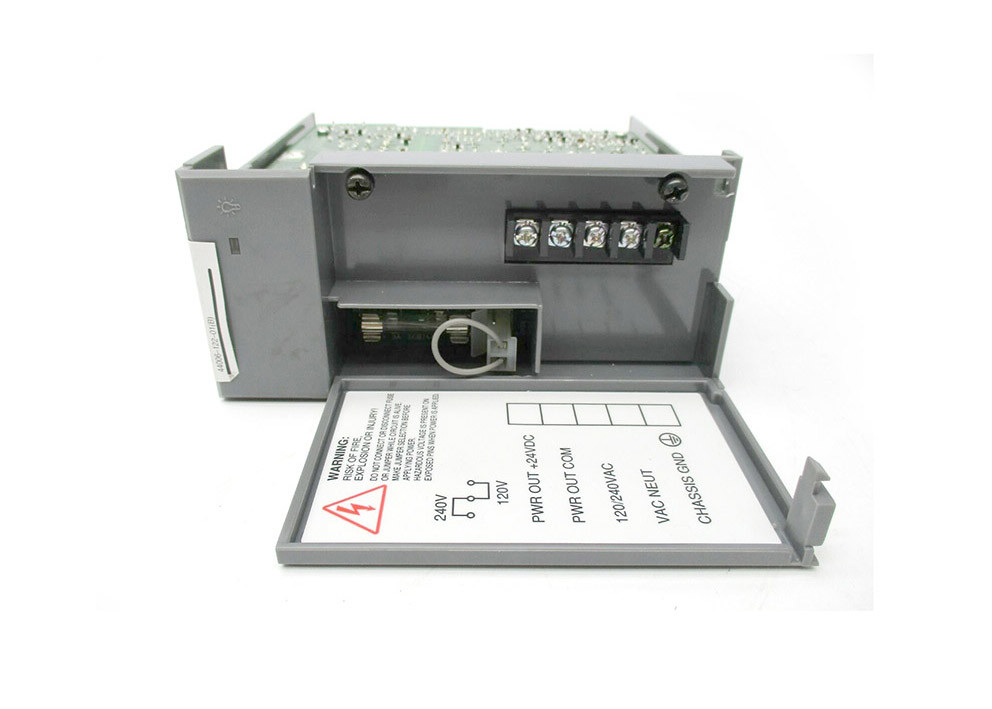

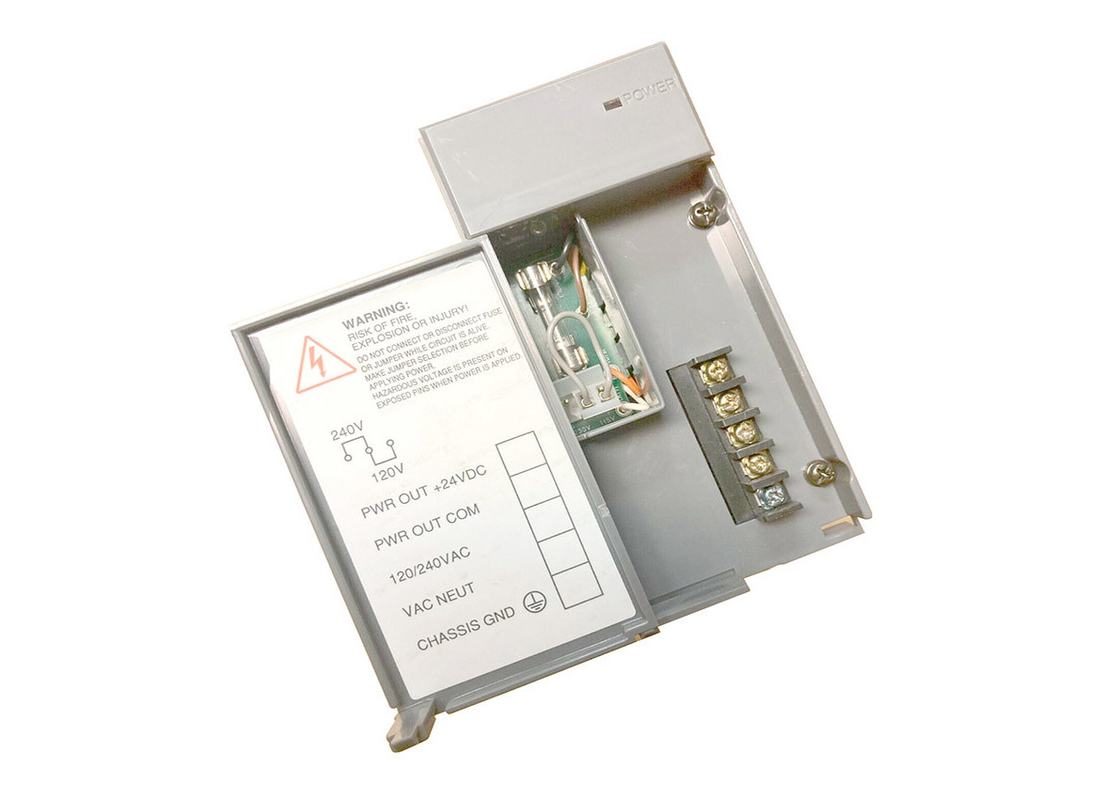

Der Eingangs-Jumper muss vor dem Anlegen von Strom an das 1746-P1 Netzteil während der Installation gesetzt werden. Dies liegt daran, dass die freiliegenden Pins gefährliche Spannung führen, wenn Strom angelegt wird, was zu Verletzungen führen kann. Dieses Netzteil wird mit einem Sicherungsschutz geliefert, der jedoch nur vor Brandgefahren durch Kurzschlussbedingungen schützt. Bei Überstrombedingungen des Benutzers schaltet die 1746-P1 Serie A, die in Japan hergestellt wird, das Netzteil ab und es kommt zu einem CPU-Fehler. Das Wiederherstellungsverfahren besteht darin, das Benutzerprogramm neu zu laden.
Für die 1746-P1 Serie A, die in Malaysia hergestellt wird, läuft die CPU weiter, aber es kommt zu einer 24-Volt-DC-Benutzerabschaltung, und das Wiederherstellungsverfahren besteht darin, die Überstrombedingung zu korrigieren. Bei Unterspannung arbeitet das 1746-P1 Netzteil weiterhin für kurze Zeit die SLC 500 Steuerungen und stoppt die Stromversorgung der Steuerungen, wenn die Eingangsspannung unter den empfohlenen Betriebsbereich für eine Zeit fällt, die länger ist als die CPU-Haltezeit. Für das 1746-P1 Netzteil beträgt die CPU-Haltezeit 20 ms bei Volllast und 3000 ms bei Nulllast. Der Betrieb wird wieder aufgenommen, sobald das Netzteil die normale Eingangsspannung erhält.
Das 1746-P1 ist ein SLC 500 Netzteil. Diese programmierbare Logikkomponente (PLC) ist ein notwendiges Modul, um ein SLC 500 Rack zu betreiben. Es liefert Backplane-Strom, der von den meisten am Chassis befestigten Modulen verwendet wird, um jede elektrische Schaltung zu aktivieren, damit sie betriebsbereit ist.
Dieses Netzteilmodul hat einen Netzspannungsbedarf von 85 - 132 / 170 - 265 VAC mit einer Frequenz von 47-63 Hz. Abgesehen von der Bereitstellung der Backplane-Stromversorgung ist dieses Modul in der Lage, eine Spannung von 18-30 VDC mit einem Strom von 200 mA bereitzustellen. Dieses Netzteil hat eine interne Sicherung, die durch die Teilenummer 1746-F1 ersetzt werden kann. Es hat auch einen vom Benutzer bereitgestellten Überstromschutz mit einer Nennleistung von 15 Ampere.
Durch Netzteile können SLC 500 Steuerungen auch dann betrieben werden, wenn die Eingangsstromversorgung unter den Betriebsspannungspegel fällt. Diese Funktion ist als CPU-Haltezeit bekannt. Das Programm und die E/A-Daten werden für einen begrenzten Zeitraum weiter gescannt. Wenn die Stromversorgung auf den normalen Spannungspegel zurückkehrt, kann der Prozessor möglicherweise normal weiterarbeiten. Für 1746-P1 beträgt die CPU-Haltezeit 20 ms bei Volllast und 3000 ms bei Nulllast.
Dieses Netzteil wird ganz links in einem SLC 500 Chassis installiert. Ob Haupt-, Erweiterungs- oder Remote-E/A-Rack, die Installationsposition ist gleich. Pro Chassis wird nur ein (1) Netzteil benötigt.
