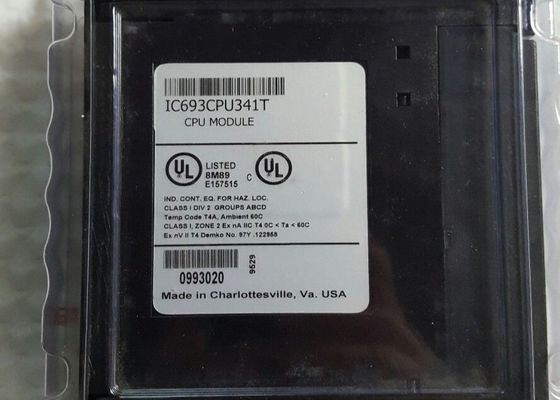

GEs FANUC IC693CPU341 REGISTRIERT EINZELNER BYTE-ANWENDERSPEICHER 10K SCHLITZ-CPU-MODUL-80K

GE FANUC IC693CPU341 SINGLE SLOT CPU MODUL 80K BYTES BENUTZERSPEICHER 10K REGISTER

Schnelle Details:

• IC693CPU341
• SINGLE SLOT CPU MODUL
• 80K BYTES BENUTZERSPEICHER
• 10K REGISTER
• 0,3 MILLISEKUNDEN/1K LOGIK

Produktbeschreibung

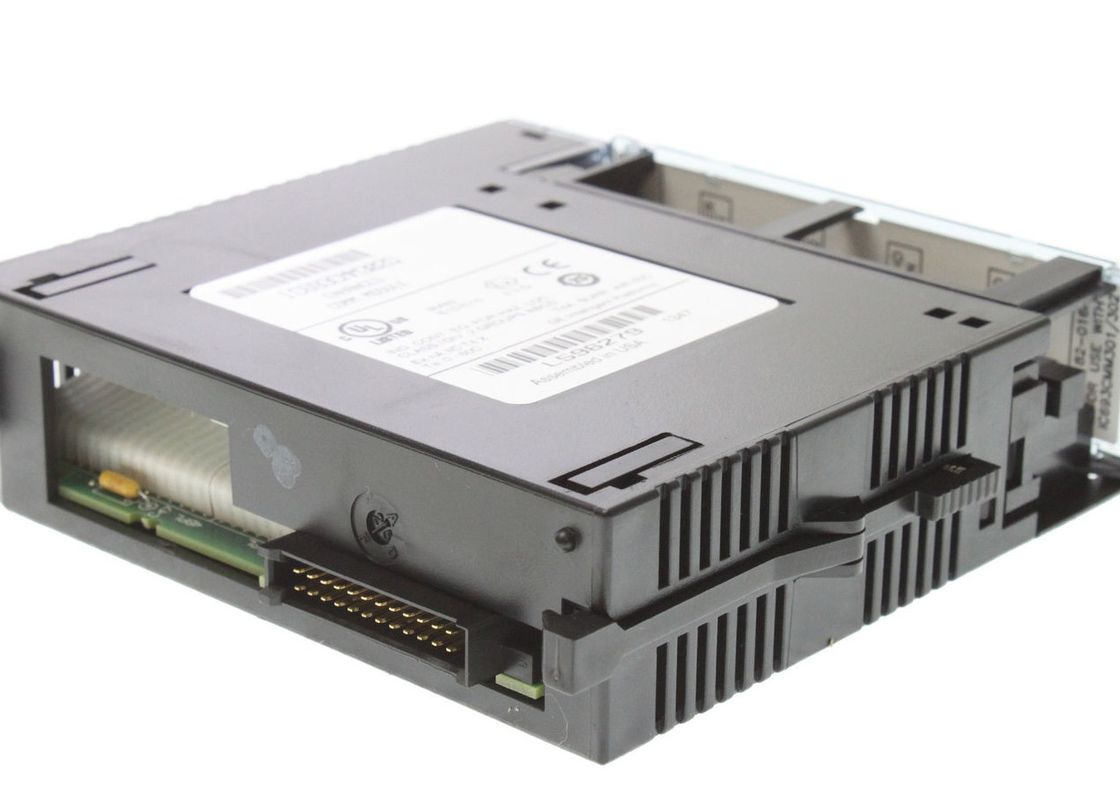

• Übersicht: Das IC693CPU341 ist ein Single-Slot-CPU-Modul der 90-30-Serie von GE Fanuc. Es bietet Platz für insgesamt 5 Grundplatten: 1 CPU-Grundplatte plus 4 Remote- und/oder Erweiterungs-Grundplatten. Angetrieben von einem 80C188XL-Prozessor dient dieses Modul als Kernkomponente des 90-30-Systems.
• Leistungs- und Betriebsbedingungen: Das Modul arbeitet mit 20 MHz und verbraucht 490 Milliampere von einer +5 VDC-Stromversorgung. Es funktioniert zuverlässig in einem Umgebungstemperaturbereich von 0 bis 60 Grad Celsius (32 bis 140 Grad Fahrenheit).
• Speicherspezifikationen: Die CPU bietet eine typische Scanrate von 0,3 Millisekunden pro 1K Logik (Boolesche Kontakte). Sie bietet einen maximalen Benutzerprogrammspeicher von 80K Byte sowie die folgenden Speicherzuweisungen:
• Register-Speicher (%R): 9999 Wörter
• Diskreter globaler Speicher (%G): 1280 Bit
• Interne Spulen (%M): 1024 Bit
• Ausgangs-(temporäre) Spulen (%T): 256 Bit
• Systemstatusreferenzen (%S): 128 Bit (aufgeteilt in %S, %SA, %SB, %SC, jeweils mit 32 Bit)
• E/A-Funktionen:
• Analoge Eingänge (%AI): 1024 Wörter
• Analoge Ausgänge (%AQ): 256 Wörter
• Diskrete Eingänge (%I): 512
• Diskrete Ausgänge (%Q): 512

Darüber hinaus gibt es 16 Systemregister (%SR), die für die Tabellenansicht reserviert sind – diese können in Benutzerlogikprogrammen nicht aufgerufen oder geändert werden.

• Besondere Merkmale: Die CPU enthält einen einzelnen integrierten seriellen Port, der über einen Stecker an die SPS-Stromversorgung des Systems angeschlossen werden muss. Dieser Port unterstützt SNP/SNP-X-Slave-Protokolle. Obwohl er mit PCM/CCM kompatibel ist, benötigt der IC693CPU341 ein CMM-Modul, um die SNP/SNP-X-Master-, CCM- oder RTU-Slave-Funktionalität zu aktivieren, und ein PCM-Modul für die RTU-Master-Unterstützung.
• LAN-Funktionen: Ausgestattet mit einem integrierten Local Area Network (LAN) unterstützt das IC693CPU341 eine Reihe optionaler Module, darunter FIP-, Profibus-, Multidrop-, Ethernet-, GBC-, GMC- und GCM+-Module. Ältere Versionen verwenden RAM mit optionalem EPROM oder EEPROM zur Speicherung. Im Gegensatz dazu verfügen neuere Versionen (beginnend mit der Hardwareversion IC693CPU341-J und der Firmware-Version 4.61) über RAM mit optionalem Flash-Speicher für erweiterte Speicheranforderungen.
