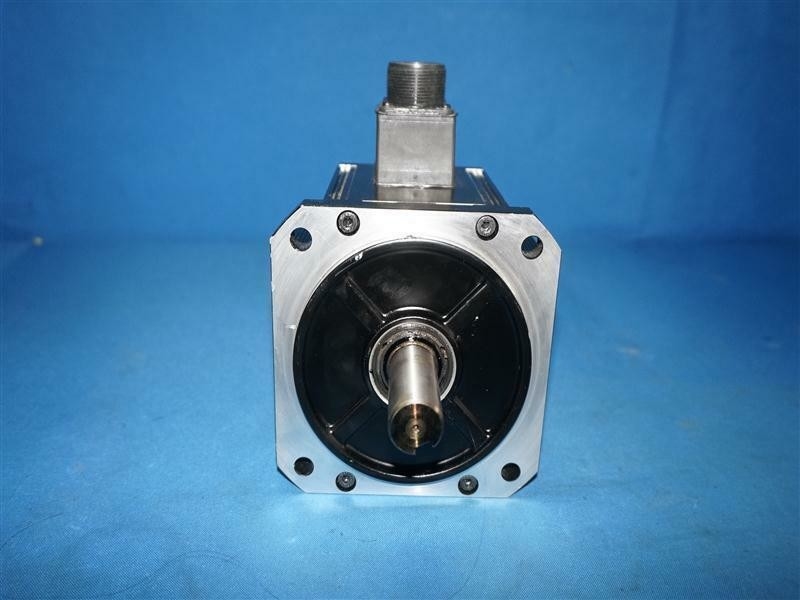

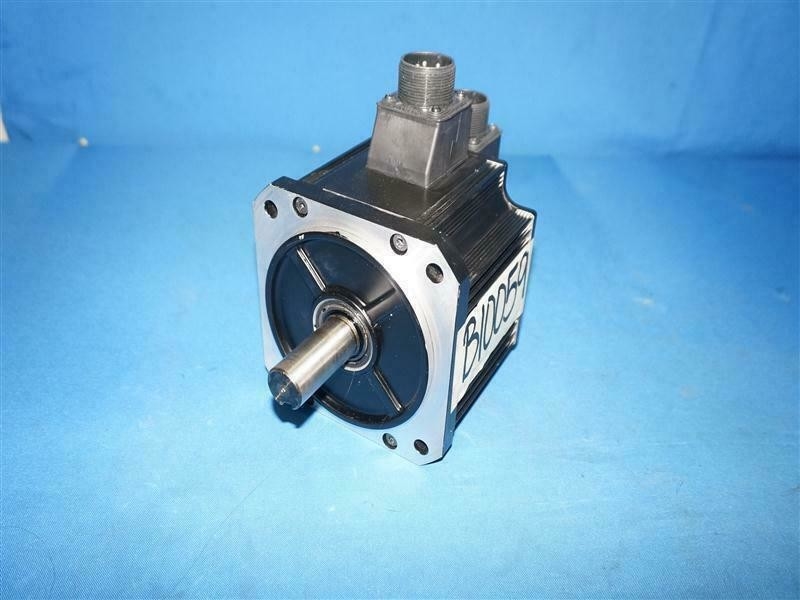

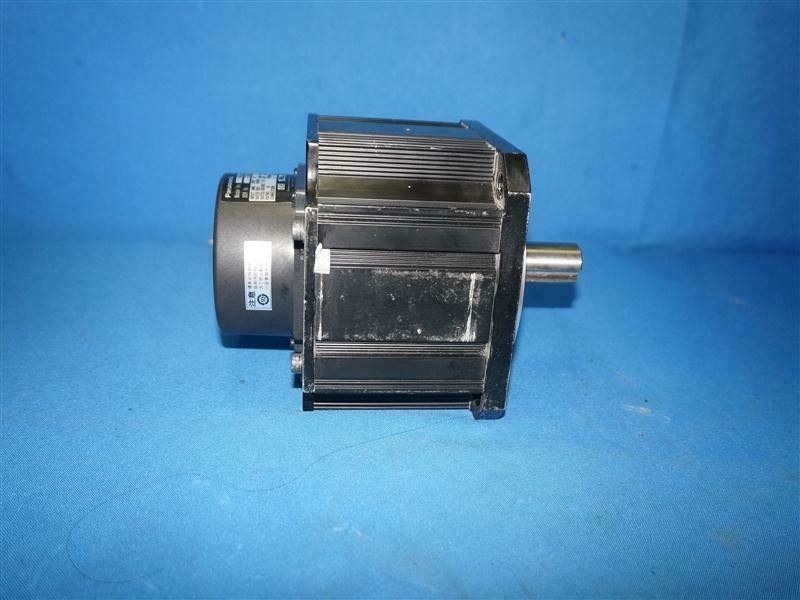

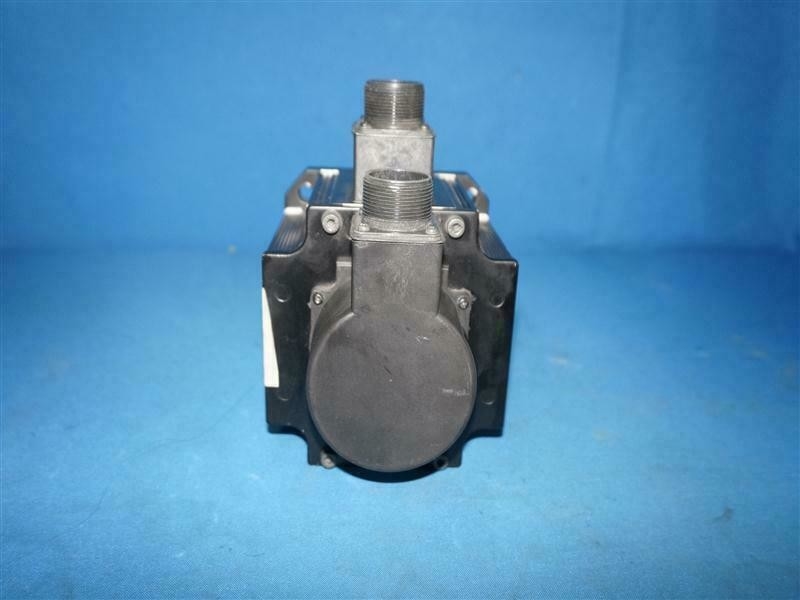

Panasonic 3000 U/min MSM Minas 200 Hz AC-Servomotor 116 V 43 A MDMA302S1C

: Großes Bild : Panasonic 3000 U/min MSM Minas 200 Hz AC-Servomotor 116 V 43 A MDMA302S1C

Produktdetails:

Herkunftsort:	Japan
Markenname:	Panasonic
Zertifizierung:	CE
Modellnummer:	MDMA302S1C

Zahlung und Versand AGB:

Min Bestellmenge:	1
Preis:	Contact
Verpackung Informationen:	Neu und originell
Lieferzeit:	3-5 Tage
Zahlungsbedingungen:	T/T, West-Unionm, paypal
Versorgungsmaterial-Fähigkeit:	1000

Kontakt

Ausführliche Produkt-Beschreibung

Marke:	PANASONIC	Modellnummer:	MDMA302S1C
Herkunftsland:	Japan	Typ:	Industrieller Servomotor
Lieferzeit:	2-3 Tage	NENNDREHZAHL:	3000r/m
NENNFreq:	200 Hz	Nennleistung:	0,75kw
Eingang:	116V 43A	Leistung:	750W

Panasonic 3000 U/min MSM Minas 200 Hz AC-Servomotor 116 V 43 A MDMA302S1C

Spezifikationen:

Steuereingang

(1) Servo-EIN-Eingang
(2) Alarmlöscheingang
(3) Gain-Switch-Eingang
(4) Eingang zum Sperren des Antriebs in positiver Richtung
(5) Eingang zum Sperren des Antriebs in negativer Richtung
(6) Erzwungener Alarmeingang
(7) Trägheitsverhältnisschaltereingang

Steuerausgang

(1) Servo-Alarmausgang
(2) Servobereiter Ausgang
(3) Ausgang externe Bremse aus
(4) Ausgabe bei Geschwindigkeit
(5) Ausgang Drehmoment im Grenzbereich
(6) Nullgeschwindigkeitserkennungsausgang
(7) Warnausgang
(8) Attributausgang Alarm löschen
(9) Servo-Ein-Statusausgang

Positionskontrolle

Steuereingang

(1) Abweichungszähler-Löscheingang
(2) Befehlsimpuls-Sperreingang
(3) Befehlsteilungs-/Multiplikationsschaltereingang
(4) Eingang für Antivibrationsschalter
(5) Drehmomentgrenzschaltereingang
(6) Steuermodusschaltereingang

Steuerausgang

(1) In-Position-Ausgang
(2) Positionsbefehl EIN/AUS-Ausgang

Impuls
Eingang

max.Impulsfrequenz befehlen

500 kpps (Optokoppler-Schnittstelle), 8 Mpps (bei Verwendung des Line-Receiver-Eingangs multipliziert mit 4)

Eingangsimpulssignalformat

Differenzeingang.Per Parameter wählbar.
([1]Positiver/negativer Impuls [2]A/B-Quadratur [3]Impuls/Richtung)

Elektronisches Getriebe
(Division/Multiplikation von
Befehlsimpuls)

Anwendbares Skalierungsverhältnis: 1/1000-fach bis 8000-fach
Jeder Wert von 1 - 2 30 kann sowohl für Zähler (entspricht der Encoderauflösung) als auch Nenner (entspricht Befehlsimpulsauflösung pro Motorumdrehung) eingestellt werden, aber die Kombination muss innerhalb des oben gezeigten Bereichs liegen.

Glättungsfilter

Ein primäres Verzögerungsfilter oder Filter vom FIR-Typ ist an die Befehlseingabe anpassbar

Analog
Eingang

Befehlseingang Drehmomentbegrenzung

Individuelle Drehmomentbegrenzung für positive und negative Richtung ist aktiviert.

Drehmoment-Feed-Forward-Eingang

Eine analoge Spannung kann als Drehmomentvorsteuerungseingang verwendet werden.

Steuerung mit zwei Freiheitsgraden

Verfügbar

Anti-Vibrations-Steuerung

Verfügbar

Funktion zur Unterdrückung von Lastschwankungen

Verfügbar

Geschwindigkeitskontrolle

Steuereingang

(1) Eingang zur Auswahl der internen Befehlsgeschwindigkeit
(2) Geschwindigkeits-Nullklemmeingang
(3) Vorzeicheneingang des Geschwindigkeitsbefehls
(4) Steuermodusschaltereingang

Steuerausgang

(1) Geschwindigkeitskoinzidenzausgang
(2) EIN/AUS-Ausgang des Geschwindigkeitsbefehls

Analog
Eingang

Eingabe des Geschwindigkeitsbefehls

Geschwindigkeitssollwerteingabe mit analoger Spannung ist möglich.Skaleneinstellung und Befehlspolarität variieren je nach Parameter.(6 V/Nenndrehzahl: Default)

Befehlseingang Drehmomentbegrenzung

Individuelle Drehmomentbegrenzung für positive und negative Richtung ist aktiviert.

Drehmoment-Feed-Forward-Eingang

Eine analoge Spannung kann als Drehmomentvorsteuerungseingang verwendet werden.

Interner Geschwindigkeitsbefehl

Das Umschalten der internen 8 Geschwindigkeit wird durch Befehlseingabe aktiviert.

Soft-Start/Down-Funktion

Beschleunigung und Verzögerung können individuell eingestellt werden, mit 0 s bis 10 s/ 1000 U/min.Die Sigmoid-Beschleunigung/Verzögerung ist ebenfalls aktiviert.

Geschwindigkeit Nullklemme

Der interne Geschwindigkeitsbefehl kann mit dem Geschwindigkeits-Null-Klemmeingang auf 0 geklemmt werden.

Steuerung mit zwei Freiheitsgraden

Verfügbar

Drehmomentkontrolle

Steuereingang

Drehzahl-Nullklemmeingang, Drehmomentbefehlsvorzeicheneingang, Steuermodusschaltereingang.

Steuerausgang

(1) Geschwindigkeitskoinzidenzausgang
(2) Ausgabe der Drehzahlgrenze

Analog
Eingang

Eingabe des Drehmomentbefehls

Drehmomentsollwerteingabe mit analoger Spannung ist möglich.Skaleneinstellung und Befehlspolarität variieren je nach Parameter.(3 V/Nenndrehmoment Standard)

Geschwindigkeitsbegrenzungsfunktion

Geschwindigkeitsgrenzwert mit Parameter ist freigegeben.

Vollständig geschlossene Steuerung

Steuereingang

(1) Abweichungszähler-Löscheingang
(2) Befehlsimpuls-Sperreingang
(3) Befehlsteilungs-/Multiplikationsschaltereingang
(4) Eingang für Antivibrationsschalter
(5) Drehmomentgrenzschaltereingang

Steuerausgang

(1) In-Position-Ausgang
(2) Positionsbefehl EIN/AUS-Ausgang

Impuls
Eingang

max.Impulsfrequenz befehlen

500 kpps (Optokoppler-Schnittstelle), 8 Mpps (bei Verwendung des Line-Receiver-Eingangs multipliziert mit 4)

Eingangsimpulssignalformat

Differenzeingang.Per Parameter wählbar.
([1]Positiver/negativer Impuls [2]A/B-Quadratur [3]Impuls/Richtung)

Elektronisches Getriebe
(Division/Multiplikation von
Befehlsimpuls)

Glättungsfilter

Ein primäres Verzögerungsfilter oder Filter vom FIR-Typ ist an die Befehlseingabe anpassbar

Analog
Eingang

Befehlseingang Drehmomentbegrenzung

Individuelle Drehmomentbegrenzung für positive und negative Richtung ist aktiviert.

Drehmoment-Feed-Forward-Eingang

Eine analoge Spannung kann als Drehmomentvorsteuerungseingang verwendet werden.

Einstellbereich der externen Waage
Division/Multiplikation

1/40 mal bis 1280 mal
Obwohl das Verhältnis des Encoderimpulses (Zähler) und des externen Skalenimpulses (Nenner) im Bereich von 1 bis 2 23 für den Zähler und im Bereich von 1 bis 2 23 für den Nenner beliebig eingestellt werden kann, sollte dieses Produkt innerhalb verwendet werden den vorgenannten Bereich.

Steuerung mit zwei Freiheitsgraden

Verfügbar

Anti-Vibrations-Steuerung

Verfügbar

Verbreitet

Auto-Tuning

Die Lastträgheit wird in Echtzeit durch den Antriebszustand des Motors identifiziert, der gemäß dem Befehl des Steuergeräts und der Einrichtungsunterstützungssoftware „PANATERM“ arbeitet.Die Verstärkung wird entsprechend der Steifigkeitseinstellung automatisch eingestellt.

Teilung des Encoder-Feedback-Impulses

Die Einstellung eines beliebigen Werts ist aktiviert (die Encoder-Impulszahl ist das Maximum).

Schutzfunktion

Harter Fehler

Überspannung, Unterspannung, Übergeschwindigkeit, Überlast, Überhitzung, Überstrom und
Encoderfehler usw.

Weicher Fehler

Übermäßige Positionsabweichung, Befehlsimpulsteilungsfehler, EEPROM-Fehler usw.

Alarmdaten zurückverfolgen

Die Rückverfolgung von Alarmdaten ist verfügbar

Energie 100 V Hauptstromkreis Einphasig 100 V ＋10 ％－15 ％～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz

Steuerkreis Einphasig 100 V ＋10 ％－15 ％～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz

200 V Hauptstromkreis A-Rahmen zu

D-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz

E-Rahmen,

F-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz

Kontrolle

Schaltkreis A-Rahmen zu

D-Rahmen Einphasig 200 V ＋10 ％－15 ％～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz

E-Rahmen,

F-Rahmen Einphasig 200 V ＋10 ％－15 ％～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz

Umfeld Temperatur Umgebungstemperatur: 0 ˚C bis 55 ˚C (frostfrei)

Lagertemperatur: –20 ˚C bis 65 ˚C

(Max. Temperaturgarantie: 80 ˚C für 72 Stunden kondensationsfrei*1)

Feuchtigkeit Sowohl Betrieb als auch Lagerung: 20 % bis 85 % relative Luftfeuchtigkeit (kondensationsfrei*1)

Höhe Unter 1000 m

Vibration 5,88 m/s2 oder weniger, 10 Hz bis 60 Hz

Kontroll-Methode IGBT-PWM-Sinuswellenantrieb

Encoder-Feedback 23-Bit (8388608 Auflösung) Absolut-Encoder, 7-adrig seriell

* Schließen Sie bei Verwendung des Produkts als Inkrementalsystem (ohne Verwendung von Multiturn-Daten) keine Batterie für den Absolutwertgeber an.Setzen Sie stattdessen den Parameter Pr0.15 auf [1] (Standard).

Externes Skalenfeedback A/B-Phase, differenzieller Eingang des Initialisierungssignals.

Hersteller, die eine Waage mit serieller Kommunikation unterstützen:

Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc

Paralleler E/A-Anschluss Steuersignal Eingang Universal 10 Eingänge

Die Funktion des Mehrzweckeingangs wird durch Parameter ausgewählt.

Ausgabe Allzweck 6 Ausgänge

Die Funktion des Mehrzweckausgangs wird durch Parameter ausgewählt.

Analogsignal Eingang 3 Eingänge (16-Bit-A/D: 1 Eingang, 12-Bit-A/D: 2 Eingänge)

Ausgabe 2 Ausgänge (Analogmonitor: 2 Ausgänge)

Pulssignal Eingang 2 Eingänge (Photokoppler-Eingang, Line-Receiver-Eingang)

Sowohl Open Collector als auch Line Driver Interface können angeschlossen werden.

Hochgeschwindigkeits-Leitungstreiberschnittstelle kann angeschlossen werden.

Ausgabe 4 Ausgänge (Leitungstreiber: 3 Ausgänge, offener Kollektor: 1 Ausgang)

Line-Driver-Ausgang für Encoder-Impulse (A/B/Z-Signal) oder externe Feedback-Impulse (EXA/EXB/EXZ-Signal) Open-Collector-Ausgang auch für Z- oder EXZ-Signal verfügbar.

Kommunikation

Funktion USB USB-Schnittstelle zum Anschluss an Computer zur Parametrierung oder Statusüberwachung.

RS232 1:1 Kommunikation

RS485 1: n-Kommunikation (max. 31)

Sicherheitsfunktion Für die funktionale Sicherheit ist ein eigener Anschluss vorgesehen.

Frontblende (1) 5 Schlüssel

(2) LED (6-stellig)

Regeneration A-Frame, B,-Frame: kein eingebauter Bremswiderstand (nur externer Widerstand)

C-Frame zu F-Frame: Eingebauter Bremswiderstand (externer Widerstand ist ebenfalls aktiviert.)

Dynamische Bremse A-Rahmen zu F-Rahmen: Eingebaut

Kontrollmodus Das Umschalten zwischen den folgenden 7 Modi ist aktiviert,

(1) Positionssteuerung

(2) Drehzahlregelung

(3) Drehmomentsteuerung

(4) Positions-/Geschwindigkeitssteuerung

(5) Positions-/Drehmomentsteuerung

(6) Drehzahl-/Drehmomentregelung

(7) Vollständig geschlossene Steuerung

Im Folgenden sind einige der Antriebsmodelle aufgeführt, sowohl neu als auch gebraucht:

MSDA3A3A1A	MSDA5A3A1A	MSDA013A1A
MSDA023A1A	MSDA043A1A	MSDA083A1A
MDDA103A1A	MDDA153A1A	MDDA203A1A
MDDA253A1A	MDDA303A1A	MDDA353A1A
MSDA403A1A	MSDA503A1A	MSD023A1XXV
MSDA083A1XXV	MSD043A1X	MSDA043D1A
MQDA043A1A	MUDS043A1A	MUDS023A1A
MUDS083A1A	MUMS082A1E0S	MUDS083A1M
MUMA012P1T	MUMA022P1T	MUMA042P1T
MUMA042P1S	MUMA012P1S	MUMA022P1S
MUMS082P1S	MSDA043A1XXV	MSDA013A1XXV
MKDET1505P	MLDET2310P	MUMA082P1T
MLDET2510P	MKDET1310P	MUMS042A1AOS
MSM041A211	MQMA042A1E	MSMA022P1A
MSM042P1B	MSM042AJB	MSM011P1N
MQMA022S2P	MSM012AJA	MSM012P1F
MDMA152S1C	MSM042AJA	MQMA012C2P
MSMA022A1B	MSM021DJE	MSD043A1X
MSD043A1XX	MSM042A1A	MSM5AZA1B
MUMS012C2U1S	MUMS012A1F0S	MSMZ082A1B
MSD013A1XX	MSM012A1A	MSMA012C1A
MSDA013D1A	MSMA5AZS1A	MQMA012P1B
MSMD042P1T	MUMS022A1B0S	MFM082A1C
MQMA042A1E	MSMA022C1A	MSMA022C1E
