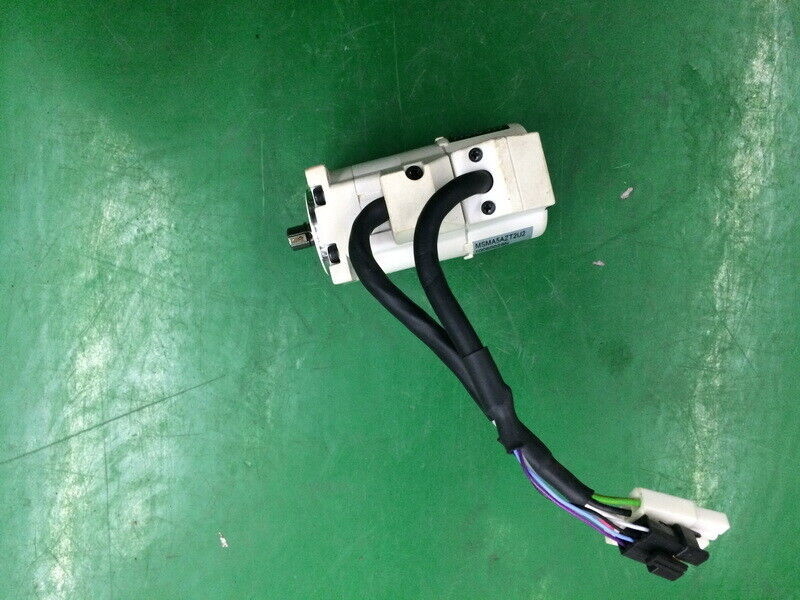

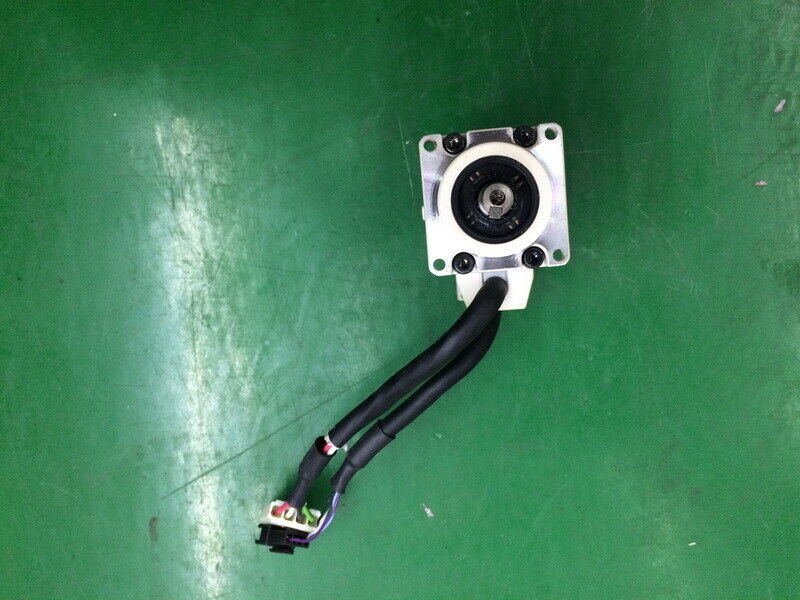

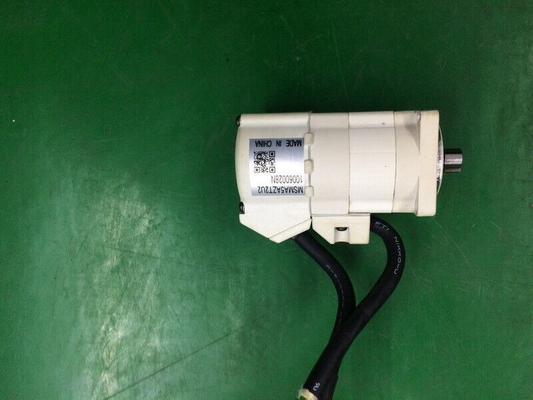

Panasonic 50/60Hz Servomotor 0,18KW-315KW Motor MSMA5AZS1H
Hohe Performance (wie MINAS A5 Standardantriebe) sMultifunktional sAttraktives Preis-Leistungs-Verhältnis sAusschließlich für Positioniersteuerung konzipiert s20 Bit/Umdrehung;1,04 Millionen Impulse pro Umdrehung sMax.Drehzahl: 6000 U/min langsam Niedriges Rastmoment s Neues Design;innovativer Kern;Hochpräzisionsgeber Schutzart sIP67 für alle MSME-Motoren M
Spezifikationen:
aber Macht 100 V Hauptstromkreis Einphasig 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Steuerkreis Einphasig 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V Hauptstromkreis A-Rahmen zu
D-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-Rahmen,
F-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Kontrolle
Schaltkreis A-Rahmen zu
D-Rahmen Einphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-Rahmen,
F-Rahmen Einphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Umfeld Temperatur Umgebungstemperatur: 0 ˚C bis 55 ˚C (frostfrei)
Lagertemperatur: –20 ˚C bis 65 ˚C
(Max. Temperaturgarantie: 80 ˚C für 72 Stunden kondensationsfrei*1)
Feuchtigkeit Sowohl Betrieb als auch Lagerung: 20 % bis 85 % relative Luftfeuchtigkeit (kondensationsfrei*1)
Höhe Unter 1000 m
Vibration 5,88 m/s2 oder weniger, 10 Hz bis 60 Hz
Kontroll-Methode IGBT-PWM-Sinuswellenantrieb
Encoder-Feedback 23-Bit (8388608 Auflösung) Absolut-Encoder, 7-adrig seriell
* Schließen Sie bei Verwendung des Produkts als Inkrementalsystem (ohne Verwendung von Multiturn-Daten) keine Batterie für den Absolutwertgeber an.Setzen Sie stattdessen den Parameter Pr0.15 auf [1] (Standard).
Externes Skalenfeedback A/B-Phase, differenzieller Eingang des Initialisierungssignals.
Hersteller, die eine Waage mit serieller Kommunikation unterstützen:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Paralleler E/A-Anschluss Steuersignal Eingang Universal 10 Eingänge
Die Funktion des Mehrzweckeingangs wird durch Parameter ausgewählt.
Ausgabe Allzweck 6 Ausgänge
Die Funktion des Mehrzweckausgangs wird durch Parameter ausgewählt.
Analogsignal Eingang 3 Eingänge (16-Bit-A/D: 1 Eingang, 12-Bit-A/D: 2 Eingänge)
Ausgabe 2 Ausgänge (Analogmonitor: 2 Ausgänge)
Pulssignal Eingang 2 Eingänge (Photokoppler-Eingang, Line-Receiver-Eingang)
Sowohl Open Collector als auch Line Driver Interface können angeschlossen werden.
Hochgeschwindigkeits-Leitungstreiberschnittstelle kann angeschlossen werden.
Ausgabe 4 Ausgänge (Leitungstreiber: 3 Ausgänge, offener Kollektor: 1 Ausgang)
Line-Driver-Ausgang für Encoder-Impulse (A/B/Z-Signal) oder externe Feedback-Impulse (EXA/EXB/EXZ-Signal) Open-Collector-Ausgang auch für Z- oder EXZ-Signal verfügbar.
Kommunikation
Funktion USB USB-Schnittstelle zum Anschluss an Computer zur Parametrierung oder Statusüberwachung.
RS232 1:1 Kommunikation
RS485 1: n-Kommunikation (max. 31)
Sicherheitsfunktion Für die funktionale Sicherheit ist ein eigener Anschluss vorgesehen.
Frontblende (1) 5 Schlüssel
(2) LED (6-stellig)
Regeneration A-Frame, B,-Frame: kein eingebauter Bremswiderstand (nur externer Widerstand)
C-Frame zu F-Frame: Eingebauter Bremswiderstand (externer Widerstand ist ebenfalls aktiviert.)
Dynamische Bremse A-Rahmen zu F-Rahmen: Eingebaut
Kontrollmodus Das Umschalten zwischen den folgenden 7 Modi ist aktiviert,
(1) Positionssteuerung
(2) Drehzahlregelung
(3) Drehmomentsteuerung
(4) Positions-/Geschwindigkeitssteuerung
(5) Positions-/Drehmomentsteuerung
(6) Drehzahl-/Drehmomentregelung
(7) Vollständig geschlossene Steuerung
aber Macht 100 V Hauptstromkreis Einphasig 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Steuerkreis Einphasig 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V Hauptstromkreis A-Rahmen zu
D-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-Rahmen,
F-Rahmen Ein-/dreiphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Kontrolle
Schaltkreis A-Rahmen zu
D-Rahmen Einphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-Rahmen,
F-Rahmen Einphasig 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
Umfeld Temperatur Umgebungstemperatur: 0 ˚C bis 55 ˚C (frostfrei)
Lagertemperatur: –20 ˚C bis 65 ˚C
(Max. Temperaturgarantie: 80 ˚C für 72 Stunden kondensationsfrei*1)
Feuchtigkeit Sowohl Betrieb als auch Lagerung: 20 % bis 85 % relative Luftfeuchtigkeit (kondensationsfrei*1)
Höhe Unter 1000 m
Vibration 5,88 m/s2 oder weniger, 10 Hz bis 60 Hz
Kontroll-Methode IGBT-PWM-Sinuswellenantrieb
Encoder-Feedback 23-Bit (8388608 Auflösung) Absolut-Encoder, 7-adrig seriell
* Schließen Sie bei Verwendung des Produkts als Inkrementalsystem (ohne Verwendung von Multiturn-Daten) keine Batterie für den Absolutwertgeber an.Setzen Sie stattdessen den Parameter Pr0.15 auf [1] (Standard).
Externes Skalenfeedback A/B-Phase, differenzieller Eingang des Initialisierungssignals.
Hersteller, die eine Waage mit serieller Kommunikation unterstützen:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Paralleler E/A-Anschluss Steuersignal Eingang Universal 10 Eingänge
Die Funktion des Mehrzweckeingangs wird durch Parameter ausgewählt.
Ausgabe Allzweck 6 Ausgänge
Die Funktion des Mehrzweckausgangs wird durch Parameter ausgewählt.
Analogsignal Eingang 3 Eingänge (16-Bit-A/D: 1 Eingang, 12-Bit-A/D: 2 Eingänge)
Ausgabe 2 Ausgänge (Analogmonitor: 2 Ausgänge)
Pulssignal Eingang 2 Eingänge (Photokoppler-Eingang, Line-Receiver-Eingang)
Sowohl Open Collector als auch Line Driver Interface können angeschlossen werden.
Hochgeschwindigkeits-Leitungstreiberschnittstelle kann angeschlossen werden.
Ausgabe 4 Ausgänge (Leitungstreiber: 3 Ausgänge, offener Kollektor: 1 Ausgang)
Line-Driver-Ausgang für Encoder-Impulse (A/B/Z-Signal) oder externe Feedback-Impulse (EXA/EXB/EXZ-Signal) Open-Collector-Ausgang auch für Z- oder EXZ-Signal verfügbar.
Kommunikation
Funktion USB USB-Schnittstelle zum Anschluss an Computer zur Parametrierung oder Statusüberwachung.
RS232 1:1 Kommunikation
RS485 1: n-Kommunikation (max. 31)
Sicherheitsfunktion Für die funktionale Sicherheit ist ein eigener Anschluss vorgesehen.
Frontblende (1) 5 Schlüssel
(2) LED (6-stellig)
Regeneration A-Frame, B,-Frame: kein eingebauter Bremswiderstand (nur externer Widerstand)
C-Frame zu F-Frame: Eingebauter Bremswiderstand (externer Widerstand ist ebenfalls aktiviert.)
Dynamische Bremse A-Rahmen zu F-Rahmen: Eingebaut
Kontrollmodus Das Umschalten zwischen den folgenden 7 Modi ist aktiviert,
(1) Positionssteuerung
(2) Drehzahlregelung
(3) Drehmomentsteuerung
(4) Positions-/Geschwindigkeitssteuerung
(5) Positions-/Drehmomentsteuerung
(6) Drehzahl-/Drehmomentregelung
(7) Vollständig geschlossene Steuerung
Ansprechpartner: Anna
E-Mail: knowledgelongkeji@163.com
Mobiltelefon: +0086-13534205279
Im Folgenden sind einige der Antriebsmodelle aufgeführt, sowohl neu als auch gebraucht:
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
MUMA012P1T MUMA022P1T MUMA042P1T
MUMA042P1S MUMA012P1S MUMA022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
ANDERE ÜBERLEGENE PRODUKTE
Yasakawa Motor, Treiber SG- Mitsubishi Motor HC-,HA-
Westinghouse Module 1C-,5X- Emerson VE-,KJ-
Honeywell TC-, TK- Fanuc-Motor A0-
Rosemount Messumformer 3051- Yokogawa Messumformer EJA-
