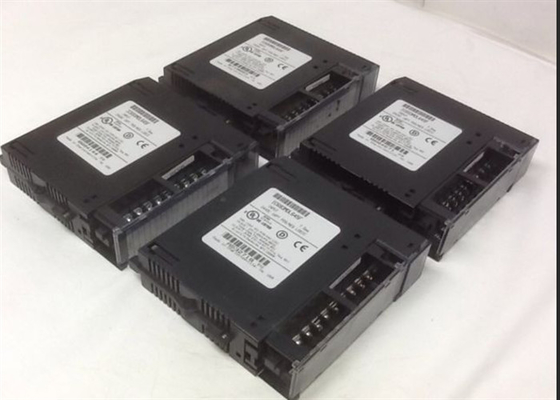

GE FANUC IC693ALG391 SERIES 90-30 PLC Analog-Ausgangsmodul zur Bereitstellung von 0-20 MA

GE FANUC IC693ALG391 SERIES 90-30 PLC Analog-Ausgangsmodul zur Bereitstellung von 0-20 MA

Technische Spezifikationen für IC693ALG391

Marke GE Fanuc
Analog-Ausgangssignal 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
Hersteller GE Fanuc (ehemals); Emerson Automation (jetzt)
Reihe Serie 90-30
Kanal-Aktualisierungsrate 5 ms
Reihe Serie 90-30
Teilnummer IC694ALG391
Analog-Ausgangsauflösung 4 bis 20 mA 4μA (1 LSB = 4μA); 0 bis 20 mA 5μA (1 LSB = 5μA); 1 bis 5 V 1 mV (1 LSB = 1 mV); 0 bis 5 V 1,25 mV (1 LSB = 1,25 mV)
Ausgangssignale 0-20 mA / 4-20 mA
Produktbeschreibung Analog-Ausgangsmodul
Anzahl der Kanäle Zwei (2) Ausgangskanäle
Analog-Ausgangsgenauigkeit: 4 bis 20 mA 8 μA bei 25 °C (77 °F); 0 bis 20 mA 10 μA bei 25 °C (77 °F); 1 bis 5 V 50 mV bei 25 °C (77 °F); 0 bis 5 V 50 mV bei 25 °C (77 °F)
Digitale Auflösung 12 Bit, typisch
Bereich 4-20 mA, 0-20 mA
Stromzufuhr 30 mA @ 5 VDC; 215 mA @ 24 VDC (Hintergrund oder Benutzer zur Verfügung gestellt)
Analog Auflösung 4 bis 20 mA 4μA (1 LSB = 4μA); 0 bis 20 mA 5μA (1 LSB = 5μA); 1 bis 5 V 1 mV (1 LSB = 1 mV); 0 bis 5 V 1,25 mV (1 LSB = 1,25 mV)
Versorgungsspannung (nominal) +24 VDC, aus isolierter +24 VDC auf der Rückseite oder von Benutzern bereitgestellter Spannungsquelle, und +5 VDC aus der Rückseite
Außenversorgungsspannungsbereich 20 bis 30 VDC (typisch 24 VDC)

Außenversorgungsspannungsbereich 20 bis 30 VDC
Aktualisierungsrate 5 ms
Isolierung 1500 VAC
Statusindikatoren Modul OK
Aktualisierungsrate 5 ms alle Kanäle
Kalibrierfabrik Kalibriert auf 4 μA pro Zählung
Modulbreite 1-Slot
Auflösung bei 4-20 mA 4 Mikroampere
Absolute Genauigkeit 4 bis 20 mA ± 8 μA bei 25 °C (77 °F); 0 bis 20 mA ± 10 μA bei 25 °C (77 °F); 1 bis 5 V ± 50 mV bei 25 °C (77 °F);0 bis 5 V ±50 mV bei 25°C (77°F)
Isolierung, Feld zur Logikseite 1500 VAC für 1 Minute
Produktlebenszyklustatus eingestellt
Busstrom 30 mA von +5V-Versorgung; 215 mA von Isolierter +24 VDC-Hintergrundversorgung oder Benutzerversorgung
Auflösung bei 0-20 mA 5 Mikroampere
Lebenszyklustatus des Produkts abgebrochen/veraltet
Höchstkonformitätsspannung 25 Volt

Innerer Stromverbrauch 30 mA bei 5 VDC, 215 mA bei 24 VDC
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet

Über IC693ALG391

Das IC694ALG391 ist ein analogues Ausgangsmodul, das früher von GE Fanuc Automation hergestellt wurde, jetzt von Emerson Automation erworben.Dieses Modul ist ein Einzel-Slot-Modul mit zwei (2) analogen Ausgangskanälen, die Spannungs- und Stromsignale wie 0-20 mA / 4-20 mA und 1-5VDC / 0-5 VDC elektrische Signale erzeugenDieses Modul verfügt über spezifische Auflösungen, insbesondere 4μA (1 LSB = 4μA) bei 4-20 mA; 5μA (1 LSB = 5μA) bei 0-20 mA; 1 mV (1 LSB = 1 mV) bei 1 bis 5 VDC und 1,25 mV (1 LSB = 1,25 mV) bei 0-5 VDC.Dieses Modul wird insbesondere zur Betätigung modulierender Steuergeräte wie Steuerventile verwendetEs kann auch für die Wiederübertragung von Signalen und die Schnittstelle zu Panelmessern, Datenloggern und anderen Empfangselementen verwendet werden.Der IC694ALG391 ist an jedem E/A-Anbauplatz einer 5- und 10-Steck-Basisplatte installiert.Es verfügt über einen einzigen Modul-OK-Statusindikator, der den Betriebszustand des Moduls anzeigt.Die absolute Genauigkeit des Moduls beträgt 8 μA bei einer Betriebstemperatur von 25 °C (77 °F), wenn es für 4 bis 20 mA konfiguriert ist"Technologie" für die "Herstellung" oder "Verarbeitung" von "technischen" oder "technischen" Werkzeugen, die als "technische" Werkzeuge oder "technische" Werkzeuge verwendet werden.Der IC694ALG391 hat einen internen Stromverbrauch von 30 mA von der +5V-Versorgung und 215 mA von der isolierten +24 VDC-Hintergrundversorgung oder der vom Benutzer bereitgestellten Stromquelle.

Der IC693ALG391 ist ein PLC der Serie 90-30, ein analogues Ausgangsmodul, das Stromausgangssignale von 0-20 mA / 4-20 mA und Spannungsausgangssignale von 1-5 VDC / 0-5 VDC liefert.Dieses Modul wurde früher von GE Fanuc Automation hergestellt.Das Modul verfügt über zwei (2) analoge Ausgangskanäle mit einer Auflösung von 4μA (1 LSB = 4μA) bei 4-20mA; 5μA (1 LSB = 5μA) bei 0 bis 20 mA; 1 mV (1 LSB = 1 mV) bei 1 bis 5 V; 1.25 mV (1 LSB = 1.25 mV) bei 0 bis 5 V mit einer Hintergrundstromzufuhr von 30 mA von +5 V-Versorgung und 215 mA von Isolierter +24 VDC-Hintergrundstromversorgung oder Benutzerversorgung.
