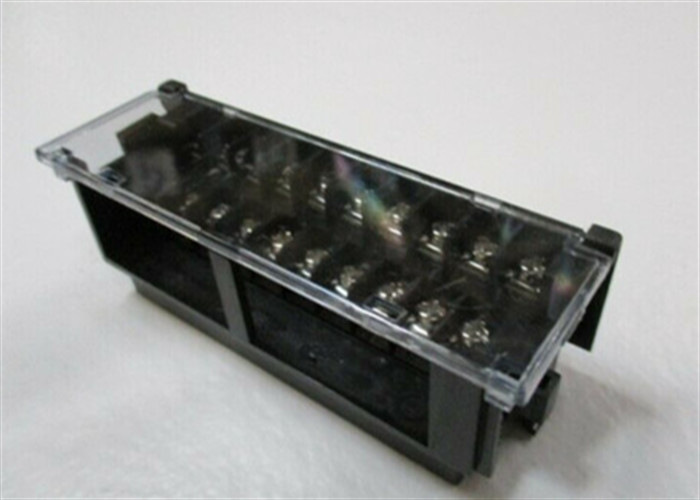

GE FANUC IC693CMM311 SERIE 90-30 Programmierbare logische Steuerung

GE FANUCDer Wert der Verbrennungsmenge ist zu messen.SERIE 90-30 Programmierbare logische Steuerung

Technische Spezifikationen für IC693CMM311

Hersteller GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc / Emerson Automation
Produktbeschreibung Kommunikations-Coprozessormodul (CCM)
Teilnummer IC693CMM311
Reihe Serie 90-30
Kommunikationsschnittstellen Port 1: RS232 Port 2: Rs232 / RS485
Produktart Kommunikations-Coprozessormodul
Teilnummer IC693CMM311
Kommunikationskabel: IC693CBL305 Wye-Kabel
Unterstütztes Protokoll: SNP, Modbus RTU; CMM
Produktbeschreibung Genius Kommunikationsmodul
Kompatible Geräte Modular-CPUs der GE-Serie 90-30
Anzahl der CMM-Module: Vier (4) Module
Eingebettete CPUs nicht kompatibel
Breite der Schlitze
Modulbreite: Einfach-Slot
Slotzuweisung Jeder Slot außer dem CPU-Slot
Anzahl der seriellen Ports 2

Montage
Montageort der CPU-Basisplatte der Serie 90-30
RS-232-Anwendungen unterstützt
Modulstandort Nur CPU-Stützplatte
RS-485-Anwendungen unterstützt (nur Port 2)
Zustandsanzeiger LED Modul OK; PORT1; PORT2
Verbindungsstandard: Port 1: RS232 Port 2: RS232 / RS422/RS485
LED-Anzeigen: Modul OK; US1; US2
Strommenge: 400 mA
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Portverbindungen 25-Pin-D-Schale, weibliche Ports
Busspannung: +5VDC
Unterstützte Protokolle: CCM / RTU / SNP
Kommunikationsgeschwindigkeit 300, 600, 1200, 240, 4800, 9600 und 19200 Baud

Vormontiertes Kabel IC693CBL305
Anzahl der CMM-Module pro Basisplatte 4
Rückflächenstrom 400 mA bei 5VDC

Über IC693CMM311

Das IC693CMM311 ist ein Kommunikationskoprozessormodul der PLC-Plattform der Serie 90-30. Diese PLC-Serie, insbesondere das IC693CMM311, wurde früher von GE Fanuc hergestellt.kürzlich von Emerson Automation übernommenDieses Modul bietet CCM, Remote Terminal Unit (RTU) und SNP-Konnektivität für jeden Controller, der das Modul hostet.der IC693CMM311 ist für die Verwendung mit modularen CPUs der Baureihe 90-30 kompatibelDer IC693CMM311 verfügt über zwei Kommunikations-Schnittstellen, wie Port 1 für den RS232-Standard und Port 2 für die elektrischen Standards RS232/RS422 und RS485.Jeder Port ist eine 25-Pin-D-Shell-SchnittstelleDieses Modul wird mit einem Drücken zur Wiederbelebung der Kommunikationstaste ausgestattet, um die Kommunikation ohne Wiederbelebung des gesamten Moduls wieder zu starten.Die IC693CMM311-Ports sind für verschiedene Protokollkombinationen wie CCM-Protokoll auf beiden Ports konfigurierbar; CCM-Protokoll am Port 1, RTU-Protokoll am Port 2; RTU-Protokoll am Port 1, CCM-Protokoll am Port 2; RTU-Protokoll an beiden Ports; SNP- und SNP-X-Protokollen an beiden Ports; SNP- und SNP-X-Protokollen am Port 1,CCM-Protokoll am Hafen 2; CCM-Protokoll auf Port 1, SNP- und SNP-X-Protokolle auf Port 2; SNP- und SNP-X-Protokolle auf Port 1, RTU-Protokoll auf Port 2; RTU-Protokoll auf Port 1, SNP- und SNP-X-Protokolle auf Port 2.Unterstützte Übertragungsgeschwindigkeiten für CCM, SNP und RTU sind 300, 600, 1200, 240, 4800, 9600 und 19200 Baud Rate. Kompatibles vormontiertes Kabel ist das Wye-Verbindungskabel mit Katalognummer IC693CBL305. Dieses Modul kommt mit MODULE OK,PORT 1 und PORT 2 tatus LED-Anzeiger zur Bestimmung des Betriebszustands des Moduls.

Das IC693CMM311 Modul ist Teil der Serie 90-30 von GE Fanuc als CCM oder Communications Coprocessor Modul.Das Kommunikationskoprozessormodul der GE Fanuc Serie 90-30 IC693CMM311 ist kompatibel mit allen modularen CPUs der GE Serie 90-30, kann jedoch nicht mit einer der eingebetteten GE-CPUs der Serie 90-30 wie den eingebetteten GE-CPUs 311, 313 oder 323 verwendet werden.Jeder PLC der GE Fanuc-Serie 90-30 mit modularer CPU profitiert von der Installation des GE IC693CMM311-Kommunikationskoprozessormoduls und all seinen FunktionenDie Protokolle, die dieses Kommunikationscoprocessormodul unterstützen kann, sind das SNP-Protokoll, das Modbus- oder RTU-Slave-Kommunikationsprotokoll und das GE Fanuc CCM-Kommunikationsprotokoll.

Das Kommunikations-Coprocessormodul der GE Fanuc Serie 90-30 IC693CMM311 verfügt über 2 eingebaute serielle Ports, die als Port 1 und Port 2 bekannt sind.Die von Port 1 unterstützten Anwendungen sind RS-232 Anwendungen und die von Port 2 unterstützten Anwendungen sind RS-232 Anwendungen und RS-485 AnwendungenBeide Anschlüsse sind mit dem IC693CMM311-Kommunikationskoprozessormodul verbunden, dessen einziger Steckverbinder das Kabeln des Moduls erschweren kann.aber das Modul kommt mit einem GE Wye Kabel bekannt als IC693CBL305 Wye Kabel, die Techniker verwenden können, um die 2 Ports zu trennen und die Verdrahtung des Moduls einfacher zu machenDas Modul kann mit einer Standardkonfiguration oder mit einer Konfigurationssoftware konfiguriert werden.Bestimmte CPUs (Modelle 331 und später) können bis zu 4 dieser Kommunikations-Coprocessor-Module gleichzeitig in ihren CPU-Basisplatten unterstützen.
