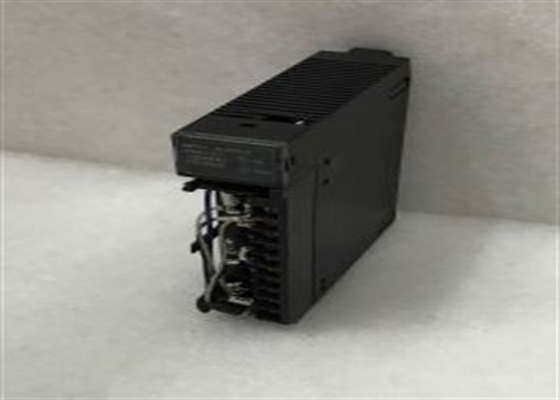

GE FANUC IC693CPU323 SERIE 90-30 Programmierbarer logischer Steuergerät

GE FANUCIC693CPU323SERIE 90-30 Programmierbare logische Steuerung

Technische Spezifikationen für IC693CPU323

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc
Teilnummer IC693CPU323
Produktbeschreibung Eingebettete CPU-Basisplatte
Produktart CPU-Basisplatte
Anzahl der E/A-Slots Zehn (10)
Anzahl der Stromversorgungsslots Eins (1)
CPU-Typ eingebettete CPU
Eintrittsspannung 5 Volt Gleichstrom
Ausbaubasis-Schlitz Keine
Einspeisestrom 430 Milliampere
Benutzerspeicher 12 Kbyte
Betriebstemperatur von 0 bis 60 °C
Prozessortyp 80188

Zeitgeräte / Zähler 340
Typische Scanrate 0,6 ms pro 1K Boolean Logik
Serienanschluss 1
Prozessorgeschwindigkeiten 10 MHz
Diskrete E/E 320
Nicht erweiterbar
Diskrete Eingabepunkte - %I 160 (maximal - kombinierte Eingaben + Ausgänge)
Diskrete Ausgabepunkte - %Q 320 (maximal - kombinierte Ausgänge + Eingänge)
Analog-Eingänge - %AI 64 Wörter
Analoge Ausgänge - %AQ 32 Wörter
Eingebettete serielle Ports 1 (verwendet einen Stecker an der PLC-Stromversorgung).
Strommenge: 430 mA
Busspannung: +5VDC

Über IC693CPU323

Der IC693CPU323 ist eine Komponente der Serie 90-30, die von GE Fanuc hergestellt wird.Dies ist speziell für kleine Anwendungen konzipiert, da die IC693CPU323 keine Erweiterung unterstützt, unterstützt es auch keine erweiterten Module wie die PCM- und CCM-Module.

Der IC693CPU323 verfügt über eine als Turbo-CPU eingestufte CPU mit einer typischen Scanrate von 0,6 Millisekunden pro 1K Boolean Logik.max. oder 6Kbyte für Versionen vor Version 7Es unterstützt bis zu 320 diskrete E/A-Punkte; 64 Wörter analoger Eingabe und 32 Wörter analoger Ausgabe.Der IC693CPU323 ist mit 340 Einheiten Timer und Zählern ausgestattet und unterstützt auch Schichtregisteranweisungen.

Der für den IC693CPU323 verwendete Prozessor ist ein 80188 mit einer Taktgeschwindigkeit von 10 MHz. Er ist auch mit einer seriellen Schnittstelle ausgestattet, die SNP Slave und SNP-X-Slave-Protokollen unterstützt.Es unterstützt auch die Installation von optionale Kommunikationsmöglichkeiten umfassen Ethernet, FIP, Profibus, GBC, GCM, GCM+ Optionsmodule.

Abgesehen davon, dass es sich um eine nicht erweiterbare Hardware handelt, unterstützt der IC693CPU323 keine Überschreibungsfunktion, batterieunterstützte Uhr und Programmunterbrechungen.Die Batterie wird tatsächlich vom Stromversorgungsmodul gehostetEs kann auch mit einem optionalen nichtflüchtigen Speicher wie EPROM und EEPROM installiert werden.

Der IC693CPU323 unterstützt die Montage von Platten, die durch die an die Basisplatte angebrachten Montagelöcher befestigt werden.

Die IC693CPU323 Basisplatte ist eine GE Fanuc Serie 90-30 Zehn-Slot eingebettete CPU Basisplatte.Die eingebetteten CPUs sind Teil einer eingebetteten CPU-Basisplatte, in der die CPU und Speicherchips an das Backplane-Board der Basisplatte gelötet werdenDie eingebetteten CPUs können nicht geändert werden, sie unterstützen keine Erweiterung oder Remote-Racks, and they do not have time-of-day clocks because the memory back-up battery is located in the power supply power and unplugging the power supply leads to disconnection of battery from the memory circuits, was die Einstellungen einer Tageszeit stören würde.

Die Leistungsanforderungen der IC693CPU323-Basisplatte sind 5 Volt Gleichspannung und 430 Milliampere Strom.Der Betriebstemperaturbereich des Moduls beträgt 0 bis 60 Grad Celsius.. Unterbrechungen, Überschreitungen und batteriebetriebene Uhren sind Funktionen, die auf der IC693CPU323-Basisplatte nicht verfügbar sind.Die Anzahl der verfügbaren Timer und Zähler beträgt 340Der einzelne Serienanschluss auf der IC693CPU323-Basisplatte unterstützt nur die SNP-Slave- und SNP-X-Slave-Kommunikationsprotokolle.und GCM-Protokolle können bei Bedarf separat bestellt werdenFür die analogen Eingänge werden insgesamt 64 Wörter und für die analogen Ausgänge 32 Wörter zugewiesen.
