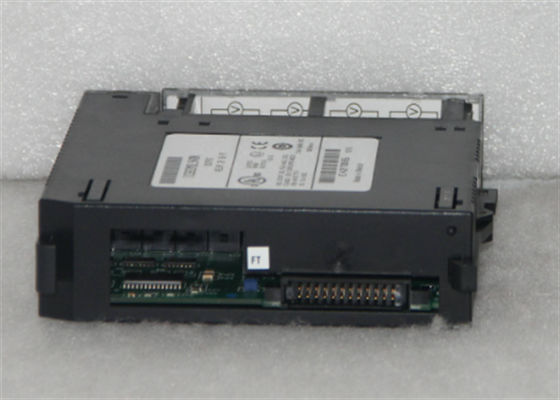

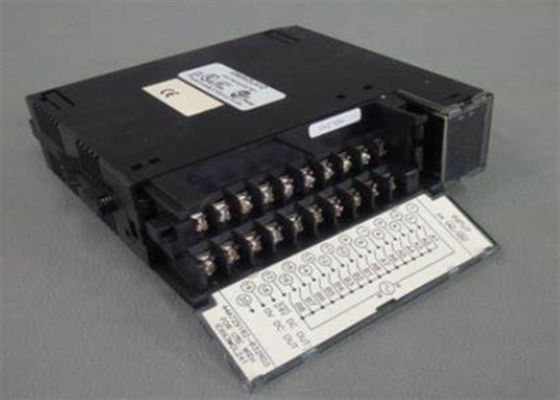

GE FANUC IC693MDL241 TYPICAL SCAN RATE SERIES 90-30 Prozessormodul

GE FANUCIC693MDL241TYPICAL SCAN RATE SERIES 90-30 Prozessormodul

Technische Spezifikationen für IC693MDL241

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc
Hersteller GE Fanuc (ehemals); Emerson Automation (jetzt)
Teilnummer IC693MDL241
Produktbeschreibung Diskretes Eingangsmodul
Reihe Serie 90-30
Teilnummer IC693MDL241
Anzahl der Kanäle 16
Marke GE Intelligent Platforms/GE Fanuc
Einheitliche Gruppe von 16 Eingaben
Kabelkonfiguration Positive / Negative Logik
Isolierung 1500 VAC zwischen Feldseite und Logikseite
Produkttyp Eingabemodul
Eingangssignalbereich 0-30 VAC/VDC
Eingangsspannungsbereich von 0 bis +30 Volt Gleichstrom oder 0 bis +30 Volt Wechselstrom, 50/60 Hz
Nominale Eingangsspannung 24 VAC / VDC
Spannung 24 V Wechselstrom
Eingangsstrom 7 mA bei Nennspannung
Nenn-Ausgangsspannung 24 VAC / 24 VDC
Spannung 24 V Gleichstrom

Stromzufuhr von 80 mA @ 5 VDC, wenn alle Eingänge eingeschaltet sind; 125 mA aus dem isolierten 24 VDC-Backplane-Bus oder der vom Benutzer bereitgestellten externen Stromversorgung.
Ausgeschaltete Antwortzeit, maximal 28 ms
Einträge 16
Bei Zustandsspannung 11,5 - 30,0 VAC / VDC
Betriebsspannung 11,5 bis 30 Volt Wechselstrom oder Gleichstrom
Frequenz 50/60 Hz
Ausgeschaltete Spannung 0-4 VAC / VDC
Ausgeschaltete Spannung 0 bis +4 Volt Wechselstrom oder Gleichstrom
Eingangsstrom bei Nennspannung 7 mA
Anlaufstrom maximal 1 mA
Bei Zustandstrom 3,2 mA
Isolierung zwischen Feldseite und Logikseite 1500 V RMS
Ausgeschalteter Strom 1 mA
Gleichspannung Ja
AC-Leistung Ja
Die Reaktionszeit beträgt typischerweise 12 ms
Bei der Reaktionszeit maximal 12 ms
LED-Anzeigen 16
Logiklesung %I
Lebenszyklustatus des Produkts abgebrochen/veraltet

Über IC693MDL241

Das IC693MDL241 ist ein diskretes Eingabemodul der Serie 90-30 Programmierbarer Logikcontroller (PLC).Dieses Modul verfügt über sechzehn (16) Ausgangskanäle in einer Ausgangsgruppe mit einem einzigen gemeinsamen Endgerät.Es arbeitet bei Eingangsspannungen im Bereich von 0-30 VDC oder 0-30 VAC, während die Nennspannungen des Moduls 24 VAC / 24 VDC sind.Dieses Modul unterstützt die Verdrahtung von binären oder Ein- / Ausschalt- oder Dual-State-Input-Geräten wie Limit-SwitchesDie IC693MDL241 ist mit zwei (2) Reihen von LED-Statusanzeigern ausgestattet.für die Darstellung der Energiemenge jedes Eingangskanals verwendetEin Eingangskanal, der aktiv einen Eingangsstrom von 7 mA bei Nennspannung empfängt, hat seine entsprechende LED aktiviert.Modulbeilagen, in denen eine kurze Beschreibung oder Eingabe-Tags für eine einfache Identifizierung der Eingabe-Kanäle vermerkt werden können. Dieses Modul ist kompatibel mit einer 5- oder 10-Steck-Basisplatte der PLC-Plattform der Serie 90-30.5 - 30 VAC / VDC, während die Ausfallspannung 0 - 4 VDC / VAC beträgtEbenso beträgt der maximale On-State-Strom 3,2 mA, während der maximale Off-State-Strom 1 mA beträgt.Der Stromverbrauch dieses Moduls ist 80 mA @ 5 VDC, wenn alle Eingänge im Logik-Zustand 1 und 125 mA aus dem isolierten 24 VDC-Backplane-Bus oder der vom Benutzer bereitgestellten externen Stromversorgung liegen..

Das IC693MDL241-Modul ist ein positives/negatives Eingangsmodul, das von GE Fanuc als Teil der PLC-Systeme der Serie 90-30 hergestellt wird.Es arbeitet mit einer Nennspannung von 24 Volt AC/DC und verfügt über eine einzige Gruppe von 16 Eingangspunkten, die alle in einem gemeinsamen Strom-Eingabe-TerminalDieses Modul ist für den Einsatz mit Wechselstrom- oder Gleichstrom-Eingangsleistung, die vom Bediener geliefert wird, konzipiert und bestimmt, so dass es im Gleichstrom-Eingangsmodus entweder positive oder negative Logikmerkmale aufweisen kann.Diese Eingabecharakteristiken sind für eine Vielzahl von vom Benutzer bereitgestellten Eingabeeinheiten geeignet., wie Schaltflächen, elektronische Näherungsschalter und Grenzschalter.Das IC693MDL241-Modul verfügt über eine Eingangsspannung zwischen 0 und 30 Volt AC oder DC bei einer Frequenz von 50 bis 60 Hertz und einen typischen Eingangsstrom von 7 Milliampere bei NennspannungEs verfügt über eine On-State-Spannung von 11,5 bis 30 Volt AC oder DC und eine Off-State-Spannung von 0 bis 4 Volt AC oder DC.

Das GE IC693MDL241-Modul wird mit einem Mindeststrom von 3,2 Milliampere und einem maximalen Strom von 1 Ampere geliefert.mit einer Reaktionszeit von 28 Millisekunden, wenn sie ausgeschaltet ist, und einer von 12 Millisekunden, wenn sie eingeschaltet ist. Wenn der Strom durch den Eingangspunkt geht, ist das Ergebnis in der Eingangsstatustabelle Logic 1 (%I). Die Bediener können die notwendige Leistung für den Betrieb der Feldgeräte bereitstellen,oder verwenden Sie die isolierte 24-Volt-Gleichspannungsquelle als Stromversorgung der GleichspannungseingängeDer GE Fanuc IC693MDL241 verfügt über LED-Zustandsanzeiger für jeden Punkt auf der Oberseite des Moduls.Die obere LED-Zeile ist für die Punkte 1 bis 8 von A1 bis A8 gekennzeichnet, während die untere Zeile für die Punkte 9 bis 16 von B1 bis B8 gekennzeichnet ist..
