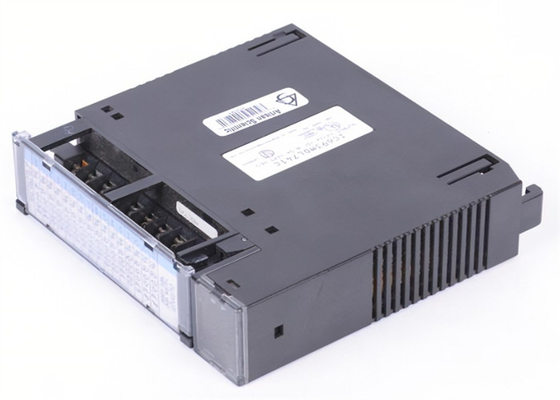

GE FANUC IC693MDL741 MODUL ist ein GE FANUC 6-Punkte I/O-Module der Serie 90-30 PLCS

GE FANUCIC693MDL741Modul ist ein GE FANUC 6-Punkte I/O-Modul der Serie 90-30 PLCS

Technische Spezifikationen für IC693MDL741

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc; Emerson Automation (derzeit)
Teilnummer IC693MDL741
Reihe Serie 90-30
Teilnummer IC693MDL741
Produktart Digitale E/A
Produktbeschreibung Diskretes Ausgangsmodul
Kompatibilität GE Fanuc 90-30-SPS
Anzahl der Kanäle 16
Ausgangspunkte 16
Spitzenstromzufuhr des Moduls 110 Milliampere
Zahl der Ausgangsgruppen Zwei (2)
Modulspannungseingang 5 Volt Gleichstrom
Kanäle pro Gruppe Acht (8)

Nennspannung 12/ 24 Volt Gleichstrom
Isolierung: 1500 Volt zwischen Feldseite und Logikseite; 500 Volt zwischen Gruppen
Spitzen-Ausgangsspannungsrückgang 0,5 Volt
Ausgangsspannungsbereich 12-24 VDC mit (+ 20%, -15%)
Betriebstemperatur von 0 bis 60 °C
Nominale Ausgangsspannung 12 / 24 VDC
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Ausgangsstrom 0,5 Ampere pro Punkt; 2 Ampere pro gemeinsamer
Stromzufuhr 110 mA (alle Ausgänge aktiv)
Bei der Reaktionszeit maximal 2 ms
Ausgeschaltete Antwortzeit, maximal 2 ms
Ausgangsspannung 0,5-Volt-Abfall, maximal
Leckage außerhalb des Zustands maximal 1 mA

Über IC693MDL741

Das IC693MDL741 ist Teil der Emerson Automation® Series 90-30 Programmable Logic Controller (PLC) Plattform, früher von GE Fanuc.mit Unterstützung einer negativen Logik-VerkabelungDieses Modul ist mit sechzehn (16) Ausgangs-LED-Indikatoren ausgestattet, die den Betriebszustand jedes Kanals des Moduls darstellen.Der IC693MDL741 liefert einen Ausgangsspannungsbereich von 12 bis 24 Volt GleichstromDie Ausgangsströmung beträgt 0,5 Ampere pro Punkt und 2,0 Ampere pro Stück, während die Ausgangsgruppen acht (8) Kanäle pro Gruppe sind.Dieses Modul ist jedoch nicht mit individueller Kanalisolation ausgestattet.Die Gruppe-zu-Gruppen-Isolation ist mit 500 Volt und 1500 Volt zwischen Feldseite und Logikseite oder optischer Isolation bewertet.Dieses Modul ist auch mit einem Modulbeilage ausgestattet, in dem Benutzer kurze, schriftliche Beschreibungen der zugewiesenen Ausgänge. Der IC693MDL741 ist auf einer Basisplatte der Serie 90-30 installiert und nimmt einen einzigen Schlitz ein. Er kann als lokale Ausgangskomponente fungieren,mit einer Leistung von mehr als 50 W undDie Ausgangsmerkmale dieses Moduls umfassen einen Spannungsabfall von 0,5 Volt, ein Leckage von 1 mA im Ausfallzustand, eine Signal-On- und -Off-Antwortzeit von maximal 2 ms.Die Stromzufuhr des IC693MDL741 beträgt 110 mA, wenn alle Ausgänge mit Strom versorgt sindDer IC693MDL741 ist in der Lage, elektrische Belastungen wie Motorstarter, Solaranlagen, Anzeigeleuchten und Anzeiger zu erzeugen.Es kann auch mit Wechselstrombelastungen verwendet werden, sofern zwischen den beiden eine Zwischendeckung installiert ist..

Das 16-Punkte-Modul IC693MDL741 ist ein E/A-Modul für die GE Fanuc-Serien 90-30-SPS. Das Modul kann in jedem Slot eines GE-Serien 90-30-SPS installiert werden, der entweder eine 5- oder 10-Steck-Basisplatte hat.Die Basisplatte bildet die Grundlage der SPS mit allen anderen Komponenten, die darauf montiert sindWenn alle Punkte des IC693MDL741 Moduls eingeschaltet sind, beträgt der Modulstrom von der Basisplatte 110 Milliampere.Das IC693MDL741 Modul enthält keine Sicherungen.

Das IC693MDL741 Modul ist ein 12 bis 24 Volt negativer Logik-Ausgangsmodul.LEDs, die den Ausgeschalteten-Status der Ausgangsstellen anzeigen, befinden sich auf dem Modul. Das IC693MDL741 Modul senkt den Strom von den Lasten zum negativen Leistungsbus oder zum Benutzerverbund und hat daher negative Logikmerkmale.Solenoide und Indikatoren sind einige der Geräte, die mit dem IC693MDL741 Modul verwendet werden könnenDie Ausgangsspannungen liegen zwischen 12 und 24 Volt Gleichstrom. Bis zu 1500 Volt Isolierung sind zwischen Feld- und Logikseiten und 500 Volt Isolierung zwischen den Gruppen verfügbar.Der Spitzen-Ausgangsspannungsabfall beträgt 0Die Arbeits- und Lagertemperaturbereiche für das Modul liegen bei 0 bis 60 Grad Celsius bzw. -40 bis 85 Grad Celsius.
