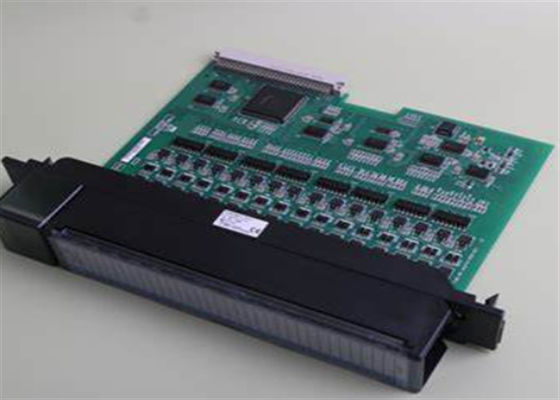

GE FANUC IC693MDL742 MODUL ist ein GE FANUC 6-Punkte I/O-Module der Serie 90-30 PLCS

GE FANUC IC693MDL742Modul ist ein GE FANUC 6-Punkte I/O-Modul der Serie 90-30 PLCS

Technische Spezifikationen für IC693MDL742

Technische Spezifikationen für IC693MDL742

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc; Emerson Automation (derzeit)
Hersteller GE Fanuc
Reihe Serie 90-30
Teilnummer IC693MDL742
Produktbeschreibung Diskretes Ausgangsmodul
Teilnummer IC693MDL742
Produktart Digitale E/A
Anzahl der Kanäle 16
Kompatibilität GE Fanuc 90-30
Anzahl der Gruppen zwei (2)
Produktbeschreibung Diskretes Ausgangsmodul mit integriertem elektronischem Kurzschlussschutz (ESCP)
Nennspannung 12/ 24 Volt Gleichstrom
Anzahl der Kanäle pro Gruppe Acht (8)
Zahl der Ausgangsgruppen Zwei (2)
Kanäle pro Gruppe Acht (8)
Isolierung: 1500 Volt zwischen Feldseite und Logikseite; 500 Volt zwischen Gruppen
Spitzenstromzufuhr des Moduls 130 Milliampere

Ausgangsspannungsbereich 12-24 VDC mit (+ 20%, -15%)
Ausgangssignalbereich von 12 bis 24 Volt Gleichstrom (+20%, ¢15%)
Maximale Abschaltzeit 2 Millisekunden
Nominale Eingangsspannung 12 / 24 VDC
Maximale Antwortzeit 2 Millisekunden
Nominale Ausgangsspannung 12 / 24 VDC
Ausgangsstrom 1,0 Ampere pro Punkt; 4,0 Ampere pro Gruppe bei 50 Grad Celsius; 3,0 Ampere pro Gruppe bei 60 Grad Celsius
Spitzen-Ausgangsspannungsabfall 1,2 Volt
Ausgeschaltete Antwortzeit, maximal 2 ms
Stromzufuhr 130 mA (alle Ausgänge aktiv)
Relative Luftfeuchtigkeit 5 bis 95%
Ausgangsspannung Abfall 1,2 Volt, maximal
Bei der Reaktionszeit maximal 2 ms
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Leckage außerhalb des Zustands maximal 1 mA
Ausgeschaltete Antwortzeit, maximal 2 ms
Lebenszyklustatus des Produkts abgebrochen/veraltet

Über IC693MDL742

Das IC693MDL742 ist ein Komponentenmodul der Serie 90-30. Dieses Modul ist speziell ein diskretes Ausgangsmodul mit integriertem elektronischem Kurzschlussschutz (ESCP).Dieses Modul unterstützt die positive Logik-Verkabelungskonfiguration und liefert einen Ausgangsspannungsbereich von 12-24 VDC, +20%, -15%. Ebenso hat es eine Leistung von 1 Ampere pro Punkt, maximal; maximal 4 Ampere pro Gruppe bei 50 Grad Celsius und 3 Ampere pro Gruppe bei 60 Grad Celsius.Die IC693MDL742 ist auf einer Basisplatte der Serie 90-30 montiertEs nimmt einen einzigen Platz ein und kann an jedem freien Platz installiert werden, mit Ausnahme des für die Stromversorgung, die CPU und das spezielle Modul vorgesehenen Montageortes.Es gibt keine spezifische Begrenzung der Anzahl der zulässigen Modulinstanzen.Die tatsächliche Grenze hängt von der unterstützten E/A-Kapazität des Host-Prozessors, der Speichergröße und dem verfügbaren Basisplatten-Slot ab.Elektrokraftgeräte, die Lampen, Relais und ähnliche Geräte anzeigen.Der eingebettete elektronische Kurzschlussschutz (ESCP) dieses Moduls soll das gemeinsame Signal jeder Gruppe überwachen.. Wenn ein Kurzschluss erkannt wird, wird die LED mit dem Signal "Kurzschluss" aktiviert.Dieses Modul hat einen Hintergrundstromverbrauch von 130 mA, wenn alle Ausgänge angetrieben werdenDie Ausgangskanäle haben eine typische Reaktionszeit von maximal 2 ms. Dieses Modul erzeugt einen Einschlagstrom von 5 ms.2 Ampere mit einer Dauer von 10 ms, während der Leckstrom im Ausfallzustand höchstens 1 mA beträgt.

Das GE Fanuc IC693MDL742 Modul ist ein 12 bis 24 Volt Gleichstrom-Positivlogik-Schutzmodul für elektronische Kurzschlüsse (ESCP).Das IC693MDL742 Modul bietet 16 Ausgabepunkte in 2 Gruppen von 8Jede Gruppe hat ein gemeinsames Leistungsausgangsgerät. Das gemeinsame Signal für jede Gruppe wird elektronisch überwacht.eine rote LED auf dem IC693MDL742 Modul schaltet sich ein und die Ausgänge in dieser Gruppe werden ausgeschaltetDiese rote LED wird zwischen den Reihen grüner LEDs platziert, die Statusaktualisierungen für alle einzelnen Ausgabepunkte bereitstellen.Die Kurzschlussschutzfunktion des Moduls IC693MDL742 schützt die einzelnen Ausgangspunkte nicht vor einer Überschreitung ihrer Nennleistung, schützt es jedoch die Modulplatine bei einem Kurzschluss.

Die Stromversorgung des 12- bis 24-Volt-Gleichstrommoduls muss entfernt werden, um den elektronischen Kurzschlussschutz im IC693MDL742-Modul nach dem Auslösen zurückzusetzen.Es gibt 2 Kurzschlussschutzschaltkreise auf dem Modul.Das Modul C693MDL742 ist für positive Logikmerkmale ausgelegt.und 3 Ampere pro Gruppe bei 60 Grad Celsius. Der maximale Stromverbrauch des IC693MDL742 Moduls beträgt 130 Milliampere. Der Einlaufstrom für das Modul beträgt 5,2 Ampere für eine Dauer von 10 Millisekunden. Der maximale Ausgangsspannungsabfall beträgt 1,2 Volt.Der maximale Wert sowohl für die Ausgeschaltet- als auch für die Ansprechzeiten beträgt 2 Millisekunden.Die relative Luftfeuchtigkeit (nicht kondensierend) um das Modul sollte zwischen 5 und 95% gehalten werden.
