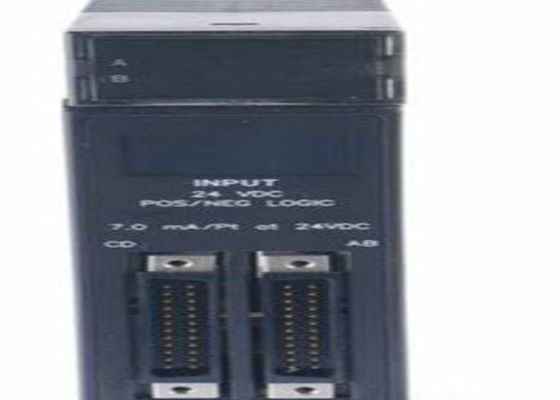

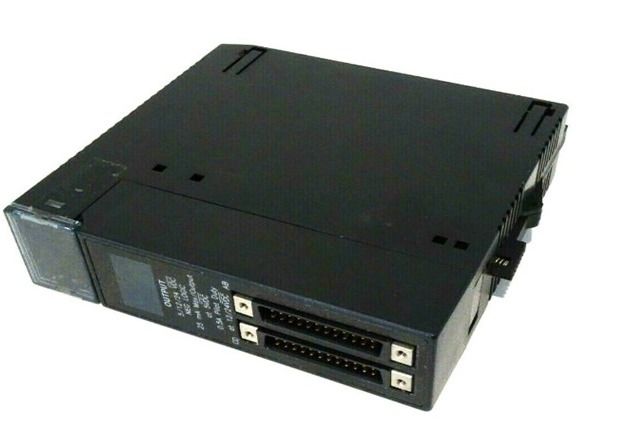

Ge Fanuc IC693MDL752 Modul ist ein Ge Fanuc 6-Punkte Brandneu in der Box

GE FANUC IC693MDL752 MODUL ist ein GE FANUC 6-Punkte I/O-Module der Serie 90-30 PLCS

Technische Spezifikationen für IC693MDL752

Marke GE Fanuc
Reihe Serie 90-30
Hersteller GE Fanuc; Emerson Automation (derzeit)
Teilnummer IC693MDL752
Reihe Serie 90-30
Produktart Digitale E/A
Produktbeschreibung Diskretes Ausgangsmodul
Anzahl der Kanäle 32
Kompatibilität GE Fanuc 90-30-SPS
Ausgangspunkte 32
Zahl der Ausgangsgruppen Vier (4)
Ausgangsgruppen 4
Kanäle pro Gruppe Acht (8)
Ausgangsmodus TTL-Modus, 12 / 24 Volt Gleichspannungsmodus

Isolierung: 1500 Volt zwischen Feldseite und Logikseite; 250 Volt zwischen Gruppen
LED-Anzeigen Ja
Ausgangsspannungsbereich 10,2-28,8 VDC (Modus 12/24 VDC); 4,74 - 5,25 VDC (Modus TTL)
Ausgangsanschluss 2 x 24-Pin-Anschlüsse
Nenn-Ausgangsspannung 12-24 VDC (Modus 12/24 VDC); 5 VDC (Modus TTL)
Produktlebenszyklustatus* Nicht mehr erhältlich/veraltet
Ausgangsstrom 12/24 VDC-Modus: 0,5 Ampere pro Punkt; 4 Ampere pro Modul; 3 Ampere pro Gruppen-Gemeinschaftspin 5 VDC (TTL-Modus): 0,25 mA
Höchststrom 4,6 A für 20 ms
Stromzufuhr von 260 mA (maximal) aus einem 5-Volt-Bus auf der Hintergrundplatte (13 mA + 3 mA/AN-Punkt + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Bei der Reaktionszeit maximal 0,5 ms
Ausgeschaltete Reaktionszeit, maximal 0,5 ms
Ausgangsspannung 0,3 Volt, maximal
Leckage außerhalb des Zustands maximal 1 mA

Über IC693MDL752

Der IC693MDL752 ist ein zweimodusiges diskretes Ausgangsmodul aus der Produktfamilie der Serien 90-30 Programmierbare Logikcontroller (PLC).kürzlich von Emerson Automation übernommenDieses Modul unterstützt 12/24 VDC-Modus und 5VDC-TTL-Modus, Negativlogik-Ausgabe-Modul.Es verfügt über zweiunddreißig (32) Punkt-Ausgänge in Gruppen von vier (4) mit jeder Gruppe mit acht (8) Ausgabe-KanäleJe nach Betriebsmodus des Moduls variiert der Ausgangsstrom pro Punkt. Insbesondere im 12/24 VDC-Modus beträgt der Ausgangsstrom des Moduls 0,5 Ampere pro Punkt.4 Ampere pro Gruppe, und maximal 3 Ampere pro gängigen Pin, wobei jeder Ausgangskanal bei TTL-Modus eine Leistung von 0,25 mA hat.die Ausgangsspannung variiert je nach gewähltem Modus. Im 12/24 VDC-Modus beträgt der Ausgangsspannungsbereich 10,2 - 28,8 VDC mit einer Nennleistung von 24 VDC. Im TTL-Modus beträgt der Ausgangsspannungsbereich 4,75 VDC - 5,25 VDC mit einer Nennleistung von 5 VDC.Jede Ausgangsgruppe kann unabhängig voneinander konfiguriert werden, um im 12/24 VDC- oder TTL-Modus zu arbeiten, wodurch die Betriebsflexibilität gewährleistet ist.Dieses Modul verfügt über eine Isolierung von 1500 Volt zwischen Feldseite und Logikseite und 250 Volt zwischen den Gruppen.Zwei (2) Methoden werden empfohlen, wenn Ausgangsgeräte an dieses Modul, die direkte Methode mit vorverkabelten Kabeln IC693CBL327 und IC693CBL328, bei denen ein Ende ein vorgebauter Stecker ist und das andere Ende des Kabels fliegende Leitungen.Eine weitere unterstützte Methode ist die TBQC-Methode, die einen Schnellanschluss mit einem Terminalblock verwendet.

Der IC693MDL752 ist ein 5 bis 24 Volt Gleichspannung bewertetes TTL-Negativlogik-Ausgangsmodul für die PLCs der Serie 90-30 von GE Fanuc.Das negative Logik-Ausgabemodul IC693MDL752 liefert 32 getrennte Ausgänge in 4 Gruppen, die voneinander isoliert sindJede Gruppe von 4 Ausgängen hat ihre eigenen Gemeinsamkeiten. Die Ausgänge auf dem Modul sind Sinking-Typ-Ausgänge oder negative Logik-Ausgänge, bei denen der ON-Zustand einem aktiven niedrigen Ausgangszustand entspricht.Das negative Logikmodul IC693MDL752 verfügt über zwei BetriebsartenIm TTL-Modus können die Modul-Ausgänge Last über 5 Volt Gleichspannung wechseln und sie können einen Spitzenstrom von 25 Milliampere pro Punkt sinken.Die Modul-Ausgänge können Lasten über 12 bis 24 Volt Gleichstrom wechseln und sie können einen Spitzenstrom von 0 sinken.5 Ampere pro Punkt.

Jede Gruppe von Ausgängen des negativen Logikmoduls IC693MDL752 kann im Betriebsmodus verwendet werden, der für eine bestimmte Anwendung erforderlich ist.Bei Verwendung verschiedener Gruppen in verschiedenen Betriebsweisen, die Auswirkungen elektrischen Lärms sollten berücksichtigt werden.Die Hintergrundisolation zwischen der Logik- und der Feldseite erfolgt durch OptocouplerDie LED-Anzeigen des IC693MDL752 negativen Logik-Ausgabe-Moduls liefern Statusaktualisierungen für die Ausgabepunkte. Das IC693MDL752 negative Logik-Ausgabe-Modul verwendet 32 Bit diskreter Ausgabe-Daten.Die Verbindungen vom negativen Logik-Ausgangsmodul IC693MDL752 zu den Ausgangsschaltkreisen erfolgen über zwei männliche 24-Pin-Anschlüsse, die an der Vorderseite des E/A-Moduls montiert sind.Die maximal zulässigen Ausgangsströme im TTL-Modus und im 12/24-Volt-Modus liegen bei 25 Milliampere bzw. 0,5 Ampere pro Punkt.
