Einführung
Die DeltaV™ Medienkonverter bieten eine einfache Möglichkeit, um
Remote-Feldgehäuse mit CHARM I/O-Karten (CIOC) mit dem
DeltaV-Steuerungsnetzwerk zu verbinden. Glasfaserkabel können größere
Entfernungen als Kupfer-Ethernet-Kabel überbrücken, und diese Medien-
Konverter ermöglichen es Ihnen, das DeltaV-Steuerungsnetzwerk
auf Entfernungen von bis zu 15 km zu erweitern.
Die Medienkonverter ändern die Kommunikationsart
von Kupfer zu Glasfaser-Ethernet und umgekehrt und erleichtern die
Konnektivität unter Verwendung von sowohl Single-Mode- als auch Multi-Mode-Glasfaser-
Optikkabel.
Es gibt drei verschiedene Modelle von DeltaV Medienkonvertern
mit den folgenden Portoptionen:
Single-Mode-Medienkonverter mit einem Glasfaseranschluss und
einem Kupferanschluss
Multi-Mode-Medienkonverter mit einem Glasfaseranschluss und
einem Kupferanschluss
2-Port-SFP-Medienkonverter mit einem Kupferanschluss und
2 SFP-Käfigen, die für Kupfer- oder Glasfaser-SFP-Module verwendet werden können
(nur für die Installation in sicheren Bereichen)

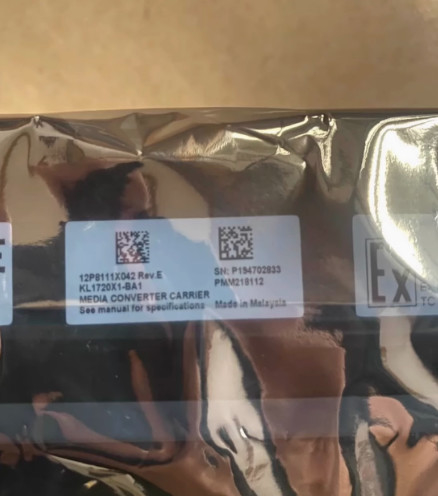

Alle drei DeltaV Medienkonverter sind in einer Dual-Medien-
Konverter-Baugruppe mit einem Dual-Medien-Konverter-Träger
und zwei Medienkonvertern erhältlich. Dies erleichtert den Einsatz
für redundante DeltaV-Steuerungsnetzwerke.
Vorteile
Erleichtert den Einsatz von Electronic Marshalling im Feld:
DeltaV mit Electronic Marshalling kann in Schaltschränken
in Kontrollräumen installiert werden, aber die Installation in Gehäusen im Feld bedeutet,
dass die E/A näher an den Feldgeräten installiert wird und
somit die Entfernung zwischen den Feldgeräten und
dem Ort, an dem die Verdrahtung zum Steuerungssystem erfolgt, reduziert werden kann.Oftmals
muss die Glasfasertechnologie eingesetzt werden, um
CHARM I/O-Karten in Feldgehäusen mit den Controllern zu verbinden,
die sich im Kontrollraumgebäude befinden. Emerson hat Switches
die sowohl Kupfer- als auch Glasfaser-Ethernet anbieten, aber die DeltaV
Medienkonverter sind spezialisierte Geräte, die von
Kupfer zu Glasfaser konvertieren, um den Einsatz von Electronic
Marshalling im Feld zu erleichtern. Einige Installationen erfordern die Verwendung von Kupfer-
IOPs auf den CIOCs, um die Reihenschaltung von Ethernet zu erleichtern
von einem CIOC zum nächsten – wodurch die Notwendigkeit
für Switches entfällt. Die Medienkonverter ermöglichen größere Entfernungen
vom Kontrollraum zu einer Gruppe von Gehäusen mit CIOCs,
die im Feld in Reihe geschaltet sind.
Unterstützt mehrere Arten von Glasfaser: Sowohl Multi-Mode- als auch
Single-Mode-Glasfasertypen werden unterstützt. Multi-Mode kann
Entfernungen von bis zu 2 km und Single-Mode bis zu maximal
15 km Entfernung bei ordnungsgemäßer Installation erreichen.
Redundante Stromversorgungsanschlüsse: Der Dual-Medien-
Konverter-Träger enthält Klemmen für redundante 24V-DC-
Stromversorgungen, und der Medienkonverter verfügt über LED-Diagnosefunktionen,
die jeden Fehler in der Stromversorgung anzeigen.
Zertifizierungen für explosionsgefährdete Bereiche verfügbar: Die Single-Mode- und
Multi-Mode-Medienkonverter verfügen über Zertifizierungen für explosionsgefährdete Bereiche
und können in den explosionsgefährdeten Bereichen der Klasse 1, Div. 2 und Zone 2 montiert werden.
Der 2-Port-SFP-Medienkonverter ermöglicht verschiedene SFP-Module, die an die SFP-Käfige an den Medienkonvertern angeschlossen sind
und kann daher nicht für die Installation in explosionsgefährdeten Bereichen zertifiziert werden.
Enthält Drahtklemmen für eine einfache Installation: Jeder Dual-
Medienkonverter-Träger enthält Klemmen für redundante Strom-
versorgungen.
Diese Klemmen sind dupliziert, um die Reihenschaltungder 24VDC-Stromversorgung für eine einfache Installation zu ermöglichen.
Dies reduziert den Bedarfan einem separaten Klemmenblock, um zusätzliche Medien-
Konverter oder CIOCs mit Strom zu versorgen.
Funktioniert sowohl mit DeltaV als auch mit DeltaV SIS: Es gibt viele Anwendungsfälle
für die DeltaV Medienkonverter, die sowohl DCS- als auch
SIS-Installationen abdecken.
Obwohl die meisten Anwendungen in DCS-Anwendungendarin bestehen, einen CIOC mit dem DeltaV-Steuerungsnetzwerk zu verbinden, kann er
auch verwendet werden, um Wireless I/O-Karten, Ethernet I/O-Karten,
DeltaV-Controller, DeltaV Zone 2 Remote I/O usw. zu verbinden.
Für DeltaV SIS kann er verwendet werden, um den SZ-Controller
mit dem DeltaV-Steuerungsnetzwerk zu verbinden, aber er kann auch verwendet werden, um
CSLSs mit den SZ-Controllern zu verbinden
