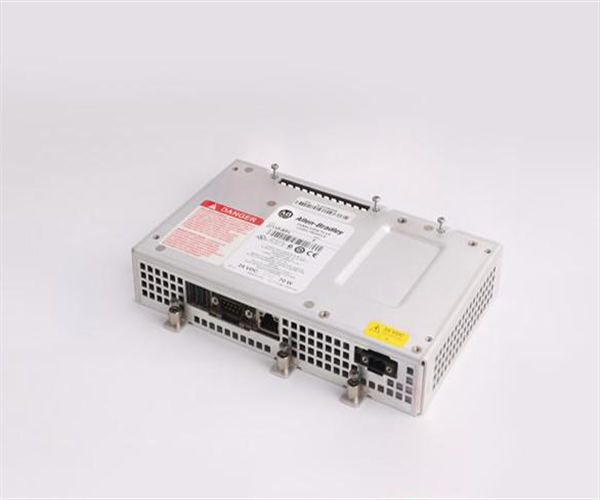

2711P-RP1 Panel View Plus Logikmodul 2711P-RP1

Beschreibung von  2711P-RP1

Das Modul 2711P-RP1 ist ein Logikmodul von Allen-Bradley/Rockwell Automation. Es ist mit einer Vielzahl von Anzeigemodulen und Terminals der Allen-Bradley Panelview Plus-Serie kompatibel. Das Logikmodul 2711P-RP1 wurde speziell für die Zusammenarbeit mit Anzeigemodulen der Panelview 700- bis 1500-Serie entwickelt. Es enthält den Speicher und den Prozessor, die das angeschlossene Anzeigemodul für den Betrieb verwendet. Ein komplettes Panelview Plus 700- bis 1500-Serien-Steuerungssystem besteht aus einem Anzeigemodul und einem Logikmodul wie dem Logikmodul 2711P-RP1, und das System kann mit optionalen Geräten wie Kommunikationsmodulen angepasst werden.

Das Allen-Bradley 2711P-RP1 ist eine PanelView Plus-Komponente. Diese Komponente ist speziell ein Logikmodul, das eine Vielzahl von Schnittstellen hostet und die erforderlichen Speicherbereiche und den Prozessor des PanelView Plus-Bedienterminals enthält.

Das 2711P-RP1 wird auf der Rückseite des Anzeigemoduls angebracht. Dieses Anzeigemodul verfügt über einen internen Speicher von 64 MB Random Access Memory (RAM), der für die Laufzeitschnittstelle der Bedienterminals verwendet wird, und 64 MB Flash, der zum Speichern von Dateien wie Anwendungsbackups, Handbüchern, Protokollen, Rezepten, Berichten und anderen Systemdateien verwendet wird.

Die 2711P-RP1 Logikmodule werden über den PCI-Steckplatz mit der Schaltung des Anzeigemoduls verbunden. Bei der Installation dieses Moduls muss eine ordnungsgemäße Erdung beachtet werden, da die Komponenten im Inneren sehr empfindlich auf statische Elektrizität reagieren.

Das 2711P-RP1 ist für die Verwendung mit den Bedienterminals PanelView Plus 700, 1000, 1250 und 1500 kompatibel. Dieses Gerät ist eine Ersatzhardware, da jedes PanelView Plus 700-1500 mit einem vorinstallierten Logikmodul geliefert wird. Ebenso benötigt ein voll funktionsfähiges PanelView Plus-Bedienterminal ein Logikmodul.

Das Modul 2711P-RP1 wird von einer externen 24VDC-Stromversorgung gespeist. Es verfügt über eine Standardschnittstelle wie einen Ethernet-Anschluss, einen 9-poligen Mini-DIN-RS232-Anschluss und USB-Anschlüsse. Der Ethernet-Anschluss wird verwendet, um das PanelView-Terminal über das Ethernet I/P-Protokoll mit einem oder mehreren Controllern zu verbinden, während die RS232-Schnittstelle für Peer-to-Peer-Verbindungen verwendet wird. Ethernet kann größere Entfernungen mit maximal 100 Metern abdecken, die leicht erweitert werden können. Die RS232-Verbindung wird idealerweise für kurze Entfernungen verwendet, typischerweise innerhalb der Panelkommunikation. Dieses Logikmodul verfügt außerdem über zwei (2) USB-Anschlüsse zum Anschließen von Peripheriegeräten wie Tastatur und Maus.

Es wird mit 6 Schrauben am Anzeigemodul befestigt und kann ein Kommunikationsmodul aufnehmen, das nach dem Entfernen des grauen Etiketts auf der Rückseite des Logikmoduls angebracht wird. Stellen Sie immer sicher, dass das Anzeigemodul nicht mit Strom versorgt wird, wenn Sie das Logikmodul anschließen. Der WordPad-Texteditor, der Media Player und die Remote-Desktop-Verbindung sind einige der erweiterten optionalen Funktionen, die mit diesem Modul verfügbar sind. Das 2711P-RP1 unterstützt 2 USB-Anschlüsse, 1 RS-232-Anschluss und 1 Ethernet-Anschluss. Es hat auch einen CompactFlash-Kartensteckplatz zum Einsetzen von Speicherkarten. Setzen Sie keine Speicherkarten ein, während das Gerät eingeschaltet ist. Das Modul arbeitet nur sicher in Umgebungen mit einer Umgebungstemperatur zwischen 0 und 55 Grad Celsius. Die einzige Wartung, die dieses Gerät erfordert, ist eine Sichtprüfung der Anschlüsse und gelegentliches Reinigen von angesammeltem Staub. Das 2711P-RP1 arbeitet mit 24 Volt DC-Strom. Dieses Modul verfügt über integrierte Statusanzeigen zur Prozessidentifizierung. Weitere verfügbare Steckplätze sind die USB-, CompactFlash- und Ethernet-Steckplätze für eine effiziente Kommunikation.
