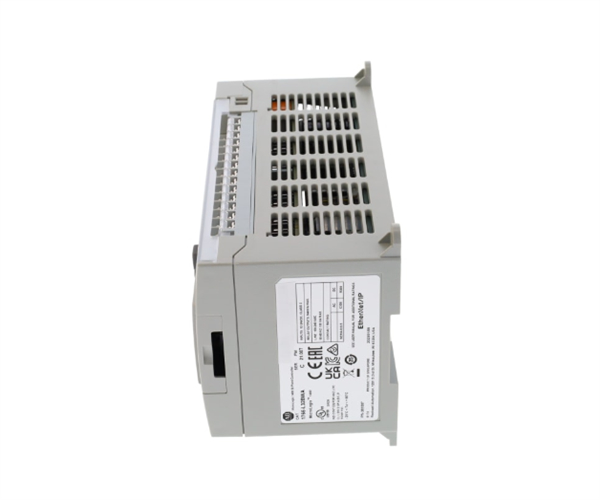

Der 1766-L32BWA ist ein nicht mehr erhältlicher Programmierbarer Logikcontroller (PLC), der von Allen Bradley hergestellt wird.Es ist besonders geeignet für den Einsatz in der Maschinen-Automatisierung oder kleinen Prozessen.

Dieser Controller verfügt über zwölf (12) schnelle 24 V Gleichspannungs-Eingänge, acht (8) standardmäßige 24 VDC-Eingänge und zwölf (12) Relais-Ausgänge.Die Hochgeschwindigkeits-Eingänge unterstützen schnelle Schaltgeräte mit einer Nennfrequenz von 100 kHzDie Standard 24VDC-Eingänge werden für allgemeine Anwendungen verwendet, während die Relais-Ausgänge mit verschiedenen Spannungskategorien betrieben werden können.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Zu den integrierten Kommunikationsanschlüssen gehören ein (1) combo isolierter RS232/RS485-Port, ein (1) RS232-Kommunikationsport und ein (1) Ethernet-I/P-Port.Diese Kommunikationsanschlüsse können einzeln betrieben werden, um mit verschiedenen Partnergeräten zu kommunizierenDie unterstützten Protokolle sind DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet und ASCII.

Bei der Konfiguration als MODBUS RTU über RS485-Verkabelung kann die Daisy-Chain-Topologie implementiert werden, bei der bis zu 32 Geräte angeschlossen werden können.Dies ist eine ideale Lösung für die Integration von Stromzählern und anderen MODBUS-Geräten. DNP3 wird typischerweise in der Unterstationsautomatisierung zur Kommunikation mit intelligenten elektronischen Geräten (IEDs) eingesetzt.Ethernet-Protokoll ist das modernste und benutzerfreundlichste Protokoll für die Kommunikation mit mehreren Geräten in linearer TopologieDas ASCII-Protokoll wird typischerweise in der Fabrikautomation, insbesondere im Fertigungsbereich, eingesetzt.

Der Allen-Bradley 1766-L32BWA ist ein Teil der MicroLogix 1400 Programmierbare Logik Controller Serie.Online-BearbeitungsmöglichkeitenEs verfügt auch über eine Hintergrundbeleuchtung auf dem LCD zur Einstellung der Netzwerkkonfiguration, Anzeige des Controllers und des I/O-Status, Überwachung und Manipulation.Der 1766-L32BWA-Controller benötigt eine Eingangsleistung von 120 bis 240 VAC und verfügt über batterieunterstützten RAMEs unterstützt 32 digitale E/A-Punkte, die aus zwölf (12) digitalen schnellen 24-Volt-Gleichstrom-Eingängen, acht (8) digitalen normalen 24-Volt-Gleichstrom-Eingängen und zwölf (12) Relais-Ausgängen bestehen.Er kann mit bis zu sieben (7) 1762 Erweiterungsmodulen erweitert werdenFür die Kommunikation verfügt der 1766-L32BWA über einen isolierten RS-232/485-Port, einen Ethernet-Port und einen nicht isolierten RS-232-Port.Es verfügt auch über eine eingebettete Echtzeituhr, um eine Referenz für Anwendungen zu bieten, die zeitbasierte Steuerung benötigen. Für die Montage verfügt es über die Montageoptionen Panel oder DIN-Rail mit offenem Gehäuse.Trockene Industrieumgebung mit Schaltkreisen, die die Kategorie II der Überspannung nicht übersteigenDer 1766-L32BWA-Controller verfügt über verschiedene erweiterte Funktionen, die seinen Vorgängern fehlen.Es verfügt über 2 Serienanschlüsse mit DH485/DF1/Modbus RTU/DNP3/ASCII-ProtokollunterstützungEs verfügt über bis zu 6 eingebettete 100 kHz-Hochgeschwindigkeitszähler (nur für Gleichspannungskontrollen).
