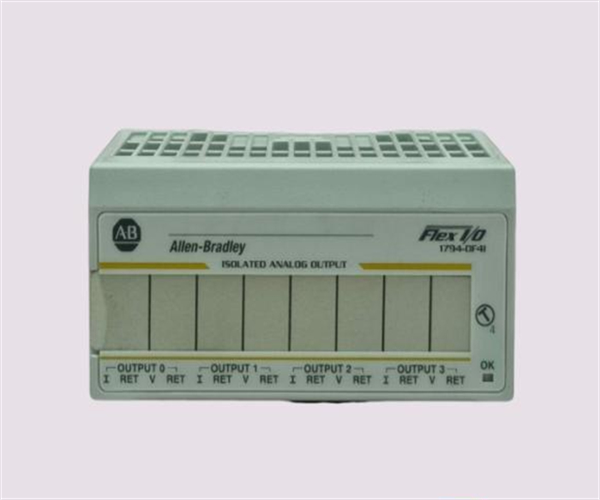

Der Allen-Bradley 1794-OF4I ist ein FLEX I/O-Analogmodul mit vier isolierten analogen Ausgängen.1794-TBNFDas Modul kann auf einer DIN-Schiene oder direkt auf einem Panel montiert werden.

Der externe Gleichspannungsbereich für das Modul 1794-OF4I beträgt 19,2 bis 31,2 VDC, einschließlich einer 5%igen Wechselstromwelle.Es unterstützt eine maximale Überlastung von 30 V oder 32 mA kontinuierlich auf einem einzigen Kanal gleichzeitigDas Modul kann eine maximale Stromlast von 3 mA an der Spannungsausgabe und eine Widerstandslast von 0 bis 750 Ohm an der Spannungsausgabe bewältigen.die beide benutzerkonfigurativ sind. Die Ausgangsspannung kann auf ±10 V, ±5 V, 0-10 V oder 0-5 V eingestellt werden, auch benutzerkonfigurierbar. Sowohl die Spannungs- als auch die Stromterminals haben 0 Ausgang, bis das Modul richtig konfiguriert ist.

Der 1794-OF4I hat eine maximale Leistungsauflösung von 4,7 W bei 31,2 VDC und eine maximale Wärmeablösung von 16 BTU/Stunde bei dieser Spannung.Die Isolationsspannung des Moduls hängt von der verwendeten Endgeräteseinheit ab.Es bietet eine kontinuierliche Isolierung von 250 V, wenn es mit einer 1794-TBN-Basis-Einheit verbunden ist, und eine kontinuierliche Isolierung von 120 V mit anderen kompatiblen Basis-Einheiten.und der Strombedarf von FlexBus beträgt 50 mA. Die Auflösung des Moduls beträgt 15 Bit plus Zeichen, mit einer Spannungsauflösung von 0,320 mV/cnt und einer Stromauflösung von 0,656 mA/cnt. Die Aktualisierungsrate für alle Kanäle beträgt 2,5 oder 5 Millisekunden,mit einer Schrittantwort von weniger als 25 μs bei 63% voller Skala.

Sowohl Spannungs- als auch Stromterminals bieten eine absolute Genauigkeit von 0,1% Vollskala bei 25 °C. Die Genauigkeitsdifferenz variiert jedoch mit der Temperatur: 0,0012% Vollskala pro °C für den Spannungsterminal und 0.Die 1794-OF4I verwendet die Digital-Analog-Konvertierung (DAC), mit einer Auflösung von 15 Bit plus Sign oder 0,320 mV/cnt für Spannung und 0.656 mA/cnt für Strom.

Das Modul bietet eine Signal-Update-Rate von 2,5 ms oder 5,0 ms für alle Kanäle, die über alle Kanäle hinweg einheitlich konfiguriert werden kann.mit einer Stromlast auf der Spannung von 3 mADas Modul ist herkömmlich kalibriert, bietet aber bei Bedarf auch die Möglichkeit zur manuellen Kalibrierung.Es kann eine maximale Überlastung von 30 V kontinuierlich oder 32 mA kontinuierlich auf einem Kanal gleichzeitig ertragen.

Der 1794-OF4I ist voll kompatibel mit Terminal-Basisgeräten wie dem 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS und 1794-TBN.Er benötigt eine FlexBus-Spannung von 5 VDC und einen FlexBus-Strom von 50 mADie externe Stromversorgung des Moduls erfordert eine Nennspannung von 24 VDC mit einem anwendbaren Spannungsbereich von 19,2 – 31,2 VDC.

Die 1794-OF4I kann auf eine DIN-Schiene oder direkt auf die Unterplatte des Gehäuses montiert werden.Es ist auch mit jedem verfügbaren Flex-E/A-Kommunikationsadapter kompatibel und für den Einsatz an gefährlichen Stellen zugelassen..
