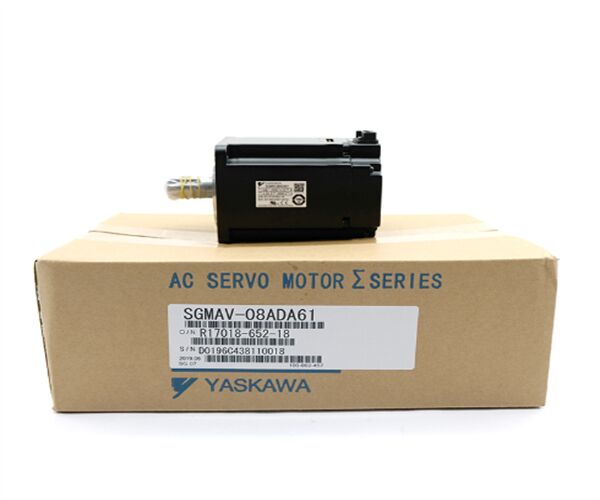

Servomotor SGMAV-08ADA61 Yaskawa 750W 0,75kW SGMAV08ADA61

BeschreibungvonDie in Absatz 1 genannte Nummer gilt nicht.

Der SGMAV-08ADA61ModellDas neue Modell aus der Sigma II-Baureihe von Yaskawa ist ein hochleistungsfähiger Servomotor, der ein Drehmoment von 2,39 Newtonmetern erreichen kann, während sich sein maximales Drehmoment auf 7,16 Newtonmeter erstreckt.Konstruktion für Präzision, kann dieser Motor mit einer Nenngeschwindigkeit von 3.000 Umdrehungen pro Minute betrieben werden und ist so konzipiert, dass er bei Bedarf eine Höchstgeschwindigkeit von bis zu 6.000 Umdrehungen pro Minute erreicht.

Mit einer Leistung von 5,3 Ampere verfügt der Servomotor über einen maximalen Stromverbrauch von 16,6 Ampere, was ihn für Anwendungen mit hoher Last geeignet macht.Die Isolierung ist der Klasse B zugeordnet.Dieser Motor verwendet eine direkte Antriebsmethode, die eine effiziente Leistungsübertragung gewährleistet.

Was die Temperaturspezifikationen betrifft, so funktioniert der SGMAV-08ADA61 unter Umgebungsbedingungen von 0 bis 40 °C ohne Kondensation.Es ist so konzipiert, dass es Lagertemperaturen von -20 °C bis 85 °C standhältEs hat auch eine Schutzbewertung von IP65, was auf eine staubdichte Konstruktion und Schutz vor Wasserstrahlen hinweist.Diese Kombination von Eigenschaften macht den Yaskawa SGMAV-08ADA61 Servomotor zu einem starken Kandidaten für anspruchsvolle Automatisierungs- und Steuerungsanwendungen.

Der Yaskawa SGMAV-08ADA61 Servomotor aus der Sigma-II-Serie ist für Hochleistungsanwendungen konzipiert und liefert ein Nenndrehmoment von 2,39 Newton-Meter und ein Maximaldrehmoment von 7.16 Newtonmeter, unterstützt eine Nenngeschwindigkeit von 3.000 U/min und erreicht bis zu 6.000 U/min.

Simlar Produkte




Schrittmodus
Im Folgenden sind die häufigsten Antriebsmodi aufgeführt.
• Wellenantrieb (1 Phase eingeschaltet)
• Vollschrittantrieb (2 Phasen)
• Halbschrittantrieb (1 und 2 Phasen eingeschaltet)
• Mikroschritte (kontinuierlich)
unterschiedliche Motorströme)
Für die nachfolgenden Ausführungen siehe Abbildung 6.
Bei der Wellenantriebsvorrichtung wird zu einem bestimmten Zeitpunkt nur eine Wicklung angetrieben.
die Reihenfolge A → B → A → B und die Rotorschritte von Position 8 → 2 → 4 → 6.Für einpolare und bipolare Wunde Motoren mit den gleichen Wicklungsparametern würde dieser Anregungsmodus in der gleichen mechanischen Position führenDer Nachteil dieses Antriebsmodus besteht darin, daß bei einem einpolaren Wundemotor nur 25% und bei einem bipolaren Motor nur 50% der gesamten Motorwicklung zu einem bestimmten Zeitpunkt verbraucht werden.Dies bedeutet, dass Sie nicht das maximale Drehmoment aus dem Motor




Bei Vollschrittantrieb wird jederzeit zwei Phasen angetrieben.
die Reihenfolge AB → AB → AB → AB und die Rotorschritte von Position 1 → 3 → 5 → 7.Der Vollschrittmodus führt zu der gleichen Winkelbewegung wie bei 1 Phase mit Antrieb, aber die mechanische Position wird um die Hälfte eines Vollschritts verschoben.. The torque output of the unipolar wound motor is lower than the bipolar motor (for motors with the same winding parameters) since the unipolar motor uses only 50% of the available winding while the bipolar motor uses the entire winding.
Half Step Drive kombiniert sowohl Wellen- als auch Vollschritt (1&2 Phasen eingeschaltet) Antriebsmodi.
Eine Phase wird angetrieben, während der anderen Schritte eine Phase auf jedem Stator.
Der Stator wird nach der Reihenfolge AB → B → AB → A → AB → B → AB → A und der
Dies führt zu Winkelbewegungen, die die Hälfte der Winkelbewegungen in 1- oder 2-phasigen Antriebsmodus sind.Ein halbes Schritt kann ein Phänomen reduzieren, das als Resonanz bezeichnet wird.
die in 1- oder 2-phasigen Antriebsmodus erfahren werden kann.




Synchrone Geschwindigkeit
Die Geschwindigkeit, mit der sich das Magnetfeld des Stators dreht, bestimmt die Geschwindigkeit des
Die Synchronschnelligkeit (SS) ist eine Funktion der Frequenz, mit der der
Die Beziehung zwischen der Energiequelle und der Anzahl der Pole (Polepaare) im Motor
zur Berechnung der SS eines Induktionsmotors:
1 SS = (120 X f) / P
Wo:
SS = Synchrone Geschwindigkeit (RPM)
f = Frequenz (Zyklen / Sekunde) = 60
P = Anzahl der Pole (Polepaare)
