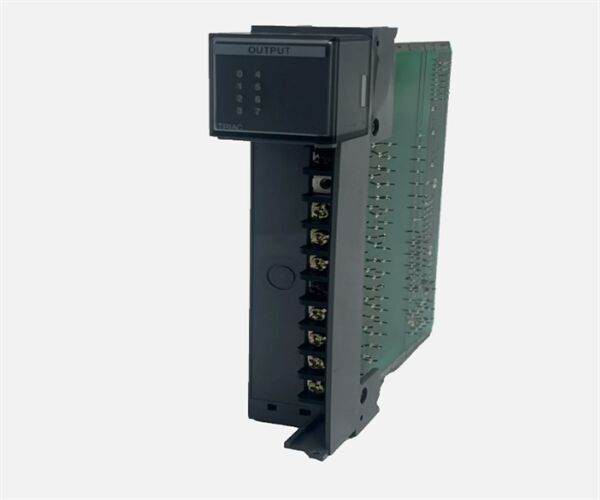

Allen-Bradley 1746-OA8 Ausgangsmodul, isolierter Analogausgang
Beschreibung von 1746-OA8
Das Allen-Bradley 1746-OA8 ist ein SLC 500 AC-Ausgangsmodul. Dieses Modul gehört zu den diskreten Ausgangsmodulen und wird verwendet, um elektrische Lasten zu erregen, die mit einer Betriebsspannung von 85-264 VAC bei einer Frequenz von 47-63 Hz betrieben werden. Die nominalen Ausgangsspannungen des Moduls betragen 120 VAC und 240 VAC und belegt einen einzelnen Steckplatz des 1746-Chassis.
Jeder Kanal des 1746-OA8 liefert einen kontinuierlichen Ausgangsstrom von 1,0 A bei 30 °C (86 °F) oder 0,50 A bei 60 °C (140 °F), während der maximale kontinuierliche Ausgangsstrom pro Modul 8,0 A bei 30 °C (86 °F) und 4,0 A bei 60 °C (140 °F) beträgt. Zusätzlich hat jeder Kanal eine EIN-Signalverzögerung von 1 ms für ohmsche Last und eine maximale AUS-Verzögerung von 11 ms ebenfalls für ohmsche Last.
Das 1746-OA8 zieht einen Backplane-Strom von 185 mA bei 5 VDC mit einem Ausgangsspannungsabfall im EIN-Zustand von 1,50 V bei 1,0 A. Der minimale Laststrom des Moduls beträgt 10 mA mit einem maximalen AUS-Zustands-Leckausgangsstrom von 2 mA. Der maximale Stoßstrom des Moduls pro Punkt beträgt 10 A für 25 ms.
Das 1746-OA8 passt in jeden verfügbaren Steckplatz des 1746-Chassis, außer in den ersten Steckplatz, der für den SLC 500-Prozessor reserviert ist.
Für die Installation muss das Modul am Chassis befestigt werden, wenn keine Spannung aktiv anliegt, da dieses Modul das Entfernen und Einsetzen unter Spannung (RIUP) nicht unterstützt.
Das 1746-OA8 hat einen maximalen Leckstrom von 2 mA im AUS-Zustand und der minimale Stromlast an jedem Ausgangspunkt beträgt 10 mA. Der maximale Strom an jedem Ausgangspunkt beträgt 1 A, was bei 60 °C auf 0,5 A sinkt, und der Gesamtstrom am 1746-OA8-Modul beträgt 8 A, kann aber bei 60 °C auf 4 A sinken. Es hat einen Spannungsabfall von 1,50 V bei 1 A im AUS-Zustand und das Modul hat einen Ausgangsstromstoß von 10 A für 25 ms. Die werkseitig festgelegte Betriebstemperatur des 1746-OA8 liegt zwischen 0 und 60 °C (32 und 140 °F) und es muss bei einer relativen Luftfeuchtigkeit von 5-95 % ohne Kondensation verwendet und bei einer Temperatur zwischen 40 und 85 °C (-40 und 185 °F) gelagert werden. Es ist so konstruiert, dass es einer Betriebsvibration von 2,5 G bei 57-2000 Hertz standhält und eine Schockfestigkeit von 30 G aushalten kann. Das 1746-OA8 verfügt über die NEMA-Standard-ICS 2-230-Geräuschimmunität und ist UL- und CSA-zertifiziert.
Technische Daten für 1746-OA8
| Hersteller |
Allen Bradley |
| Kategorie |
SPS |
| Produktlinie |
SLC 500 |
| Teilenummer |
1746-OA8 |
| UPC |
662073521334 |
| Gewicht |
0,44 lbs (0,20 kg) |
| Modultyp |
Diskretes AC-Ausgangsmodul |
| Anzahl der Gruppen |
2 |
| Anzahl der Kanäle pro Gruppe |
4 |
| Nominale Ausgangsspannung |
120 / 240 VAC |
| Ausgangsspannungsbereich |
85-264 VAC |
| Backplane-Stromaufnahme |
185 mA |
| EIN-Signalverzögerung, max. ohmsche Last |
1 ms |
| AUS-Signalverzögerung, max. ohmsche Last |
11 ms |
| Dauerstrom pro Punkt |
1,00 A bei 30 °C (86 °F); 0,5 A bei 60 °C (140 °F) |
| Dauerstrom pro Modul |
8,0 A bei 30 °C (86 °F); 4,0 A bei 60 °C (140 °F) |
| Spannungsabfall im EIN-Zustand, max. |
1,5 V bei 1,0 A |
| Stoßstrom pro Punkt |
10 A für 25 ms |
| Spannungsbereich |
85-265 Volt AC |
| Ausgänge |
8 |
| Strom/Ausgang bei 30 Grad Celsius |
1 Ampere |
| Strom/Ausgang bei 60 Grad Celsius |
0,5 Ampere |
| Backplane-Strom (5 Volt) |
185 Milliampere |
| Strom/Modul (30 Grad Celsius) |
8 Ampere |
| Anwendungen |
Allgemeiner Zweck |
| Schrittantwort |
60 Millisekunden rein, 2,5 Millisekunden raus |
