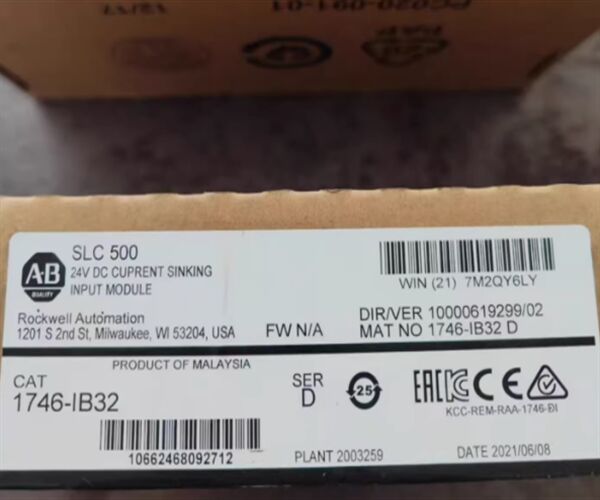

1746-IB32 Allen-Bradley Gleichspannungs-Digital-Eingabemodul
Beschreibung von 1746-IB32
Das Allen-Bradley 1746-IB32 ist ein diskretes Eingangsmodul SLC 500. Dieses Modul arbeitet bei einer Nennspannung von 24VDC und einem Spannungsbereich von 15-30V DC @ 50 °C (122 °F) oder 15-26.4V Gleichstrom @ 60 °C (140 °F)Dieses Modul wird üblicherweise zur Schnittstelle elektrischer Geräte wie Schalter, Sensoren, Hilfskontakte und andere binäre oder ON/OFF-Geräte verwendet.Bis zu zweiunddreißig (32) Eingangssignale können über 32 eingebettete Eingangsmodulkanäle an dieses Modul verdrahtet werden..
Es ist kompatibel für die Verwendung mit jedem SLC 500 Prozessor, idealerweise mit der SLC 500 Modular Style Hardware.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Es wird direkt auf jeden verfügbaren Schlitze des 1746er-Chassis installiert, mit Ausnahme des Schlitzes 1, der für die SLC 500-Steuerung reserviert ist.
Der 1746-IB32 verfügt über einen Backplane-Stromverbrauch von 50 mA bei 5VDC mit einer maximalen Out-State-Eingangsspannung von 5VDC, einem Nenn-Eingangsstrom von 5,1 mA @ 24V Gleichstrom, einem maximalen Out-State-Eingangsstrom von 1.5 mA mit einer typischen Signalverzögerung von 8 ms für den Übergang von ON zu OFF und von OFF zu ON.
Bei der Installation des Moduls ist sicherzustellen, dass der Strom vom Fahrwerk entfernt wird, da dieses Modul das Entfernen und Einsetzen unter Strom (Removal and Insertion Under Power, RIUP) nicht unterstützt.Es wird mit einem abnehmbaren Endgerätblock geliefert, mit dem das Kabeln des Moduls aus der Ferne sowie die vereinfachte Wartung ermöglicht wird, da das RTB das Einfügen in ein anderes Modul desselben Typs ermöglicht.
Die 1746-IB32 bietet eine Isolierung vom Backplane, die bei 1500 Volt AC für 60 Sekunden zwischen dem Backplane und dem I/O getestet wurde.Die Mindestspannung über seinen Stromkreis im Zustand ON ist 15.0 Volt Gleichspannung und in seinem ausgeschalteten Zustand hat er einen maximalen Spannungsabfall von 5,0 Volt Gleichspannung und einen maximalen Leckstrom von 1,5 mA.Das Modul 1746-IB32 verfügt über eine maximale Signalverzögerungszeit von 3 ms über seine Eingänge im ON- und OFF-Modus und hat einen gesamten Nennstrom von 5.1 mA bei einer Nennspannung von 24 Volt Gleichstrom. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
Technische Spezifikationen für 1746-IB32
| Hersteller |
Allen Bradley |
| Kategorie |
Steuergeräte |
| Produktlinie |
SLC 500 |
| Teilnummer |
1746-IB32 |
| GTIN-Nummer |
10662468092712 |
| Gewicht |
00,17 kg |
| Modultyp |
Digitale Gleichstrom-Eingangsmodule |
| Anzahl der Eingänge |
Zweiunddreißig (32) Eingaben |
| Eingangsspannung |
24VDC |
| Betriebsspannungsbereich |
15 bis 30 V Gleichspannung bei 50°C; 15 bis 26,4 V Gleichspannung bei 60°C. |
| Eingabeverzögerungszeit, von aus auf eingeschaltet |
3 ms |
| Leistungsausfall pro Kanal |
0.20 Watt |
| Leistungsausfall pro Modul |
6.65 Watt |
| Hintergrundstrom bei 24 Volt |
0 mA |
| Hintergrundstrom bei 5 Volt |
0.05 A |
| Spannungsbereich |
15-30 Volt Gleichspannungsspülung |
| Eingänge |
32 |
| Hintergrundstrom (5 Volt Gleichstrom) |
103 Milliampere |
| Signalverzögerung |
3 Millisekunden |
| Ausgeschalteter Strom |
1 Milliampere |
| Anwendungen |
DC-Eingänge für allgemeine Zwecke |
| I/O-Verbindung |
1746-HT und 1746-HCA |
| Schrittweise Reaktion |
100 Millisekunden rein, 2,5 Millisekunden raus |
| Schlaggeschwindigkeit |
30 g |
| UPC-Kennzeichnung |
10662468092712 |
Das Allen-Bradley 1746-IB32 ist ein SLC 500-Eingangsmodul. Dies ist ein 24VDC-Sinking-Eingangsmodul mit 32 Sinking-Eingangskanälen, die einen Signalspannungsbereich von 15-30VDC bei 50 Grad akzeptieren.Celsius und 15-26.4VDC bei 60 °C. Der Rückwärtsstromverbrauch beträgt 0,05 A mit einer Signalverzögerung von 3 ms bei beiden Übergängen.
