L22BA452BG17G61 NUMATICS Servomotor Encoder 24VDC 50 ((KHz) 0,45 kW
L22BA452BG17G61 Beschreibung

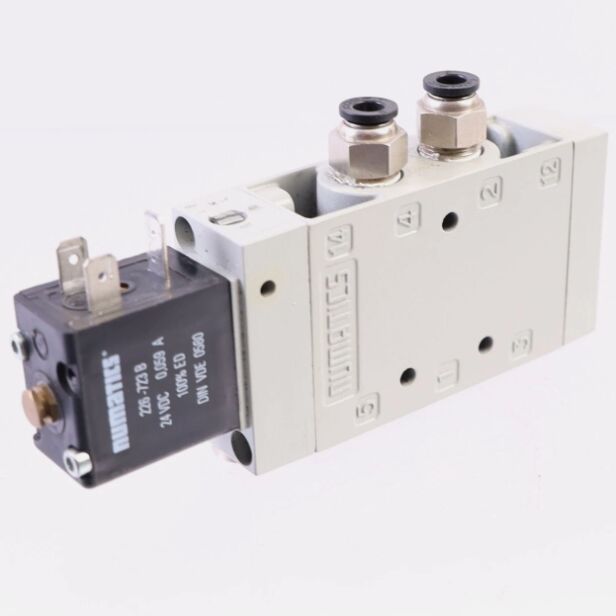

DieL22BA452BG17G61ist ein pneumatisches Richtungsregelungsventil mit einem einzigen Magnetkopf und einer Federrückführung der L2-Serie von Numatics (jetzt Teil von Emerson/Aventics).4/2 (5-Hafen, 2-Position)mit Rollen- und Hülsenkonfiguration, für die Fabrikautomation und Bewegungssteuerung ausgelegt.Es steuert doppelt wirkende Zylinder über CC-Link oder verdrahtete Signale. Mit einer kompakten 1,5-Zoll-Körperbreite und der Fähigkeit zur Inline-/Manifold-Montage eignet es sich für dichte Steuerungen und Mehrstations-Sammler (2 ′′12 Stationen).es gewährleistet eine zuverlässige Leistung in rauen Industrieumgebungen.
L22BA452BG17G61Wesentliche Merkmale
- 4/2 Hochstromsteuerung: 5-Hafen, 2-Positions-Spule-und-Hülse-Konstruktion für die doppelwirkende Zylinderbetrieb.
- 7olenoid-Pilot und Federrückkehr: Einziger 24 VDC-Solenoid-Pilot mit Federrückführung; Überschreitung der Spülung für manuelles Eingreifen.
- Platzersparender Formfaktor: 1 " schmaler Körper für eine dichte Inline- oder Kollektormontage (2 ′′12 Stationen).
- Breiter Druckbereich: Hauptventil: 28" Hg Vakuum auf 150 PSIG (10 bar); Pilot: 14,5 ‰ 150 PSIG (1 ‰ 10 bar).
- Hohe Durchflusskapazität: Bis zu 79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar) für eine schnelle Zylinderantwort.
- 1/4" G-Porting: Universal-Garn für eine einfache Integration in pneumatische Leitungen.
- Spulen mit geringer Leistung: 24 VDC, 1,42 W effiziente Spirale mit DIN-Steckeranschluss für einen schnellen Austausch.
- Nicht geschmiert: Kompatibel mit nicht geschmierten Luftsystemen, wodurch die Wartung reduziert wird.
- Integrierte Diagnostik: Eingebettete LED-Anzeiger für den Leistungs-/Akturierungsstatus; sichtbare Anlage für die Sichtbarkeit.
- Robuste Konstruktion: Widerstand gegen Vibrationen, Stoß und EMI für einen zuverlässigen Langzeitbetrieb.
L22BA452BG17G61Materialien und Anwendungen
Materialien
- Körper: Zink-Aluminium-Guss für Festigkeit, Korrosionsbeständigkeit und thermische Stabilität.
- Spulen/Hülsen: Verhärteter Stahl/Stahllegierung für Verschleißbeständigkeit und präzise Dichtung.
- Siegel: Nitrilkautschuk (NBR) für Luftverträglichkeit, geringe Reibung und lange Lebensdauer.
- Endgeräte/Anschlüsse: Vernickelte Messingschraubschlüsse + DIN 43650-Solenoidanschluss für eine sichere, korrosionssichere Verkabelung.
- Gehäuse/Gehäuse: Glasverstärkter Kunststoff (UL94 V-0) für Flammfestigkeit und mechanische Langlebigkeit.
- Montage von Hardware: Schrauben aus Edelstahl für die Anbringung von Kollektoren, die die Schwingungsbeständigkeit gewährleisten.
Typische Anwendungen
- Fabrikautomation: Montageanlagen, Verpackungsmaschinen und Fördersysteme zur Zylindersteuerung.
- Werkzeugmaschinen und Robotik: CNC-Bearbeitungszentren, Roboterarme und Spannstationen.
- Materialhandhabung: Palletierer, Aufzüge und Sortiersysteme für die pneumatische Hochzyklusbetätigung.
- Prozess- und allgemeine Industrie: Lebensmittel- und Getränke-, Pharma- und Chemieanlagen, die ungeschmierte Luft und eine hohe Dructtoleranz benötigen.
- Automobilherstellung: Automatisierung der Karosseriewerkstatt, Montage des Motors und Drucklinien.
L22BA452BG17G61Wichtige Parameter
| Parameter |
Spezifikation |
| Teilnummer |
L22BA452BG17G61 |
| Marke |
Numatik (Emerson/Aventics) |
| Art der Ware |
L2-Serie 4/2 Magnetkopf-Pilot-Richtungsregelungsventil |
| Ventilkonfiguration |
4-Wege, 2-Position (5-Hafen), Spulen und Hülse |
| Aktivierung |
Einzelsolenoid-Pilot + Federrückführung; Überschreitung der Spülung (manuell) |
| Portgröße |
1/4" G (Faden) |
| Durchflusskapazität |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 bar); Cv-Faktor ~ 1.70 |
| Hauptbetriebsdruck |
28" Hg Vakuum bis 150 PSIG (1 ‰ 10 bar) |
| Pilotdruck (intern/extern) |
14.5·150 PSIG (1·10 bar) |
| Solenoid-Spule |
24 VDC, 1,42 W; Steckverbinder nach DIN 43650 |
| Umgebungstemperatur |
-23 °C bis +66 °C (-10 °F bis +115 °F) |
| Medien |
Druckluft (geschmiert oder nicht geschmiert) |
| Montierung |
Inline- oder Kollektiv (2 ∼12 Stationen); gemeinsame Versorgungs-/Auspuffoptionen |
| Körpermaterial |
Zink-Aluminium-Druckguss |
| Dichtungsmaterial |
Nitril (NBR) |
| Gewicht |
Ungefähr 390 g. |
| Abmessungen (W × H × D) |
Die in Absatz 1 Buchstabe b genannten Angaben sind in Anhang I der Verordnung (EG) Nr. 396/2005 zu entnehmen. |
| Zertifizierungen |
CE, RoHS; in Übereinstimmung mit ISO 12238 (Pneumatikventile) |
| Einhaltung der Vorschriften |
NEMA 0 (Innenraumschrank); IP20-Schutz |
