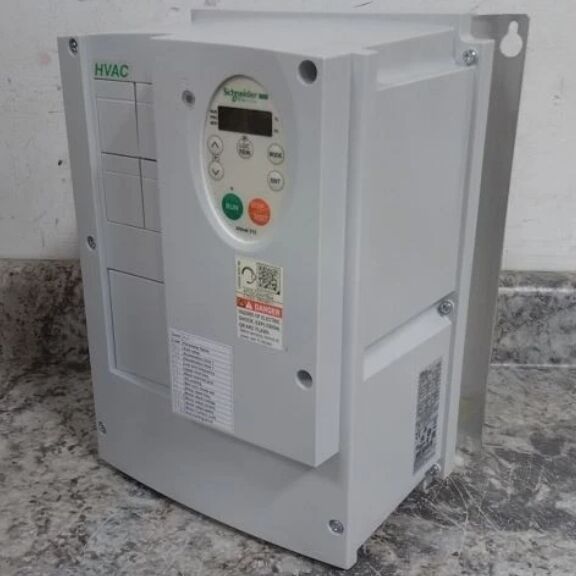

ATV212W075N4 Schneider Wechselfrequenzumrichter 18,5 [KW] / 25 [PS]
Die Fahrzeugklasse ATV212W075N4 Beschreibung
DieDie Fahrzeugklasse ATV212W075N4ist ein hochleistungsfähiger wandmontierter Variable-Speed-Antrieb (VSD) der Altivar 212-Serie von Schneider Electric,für die präzise Drehzahlregelung von dreiphasigen asynchronen Motoren in industriellen und kommerziellen Anwendungen konstruiert. Bewertet bei7.5 kW (10 PS)mit einem Dreiphaseneingang von 400 V (380 ∼ 480 V Wechselstrom, 50/60 Hz) bietet es eine zuverlässige, energieeffiziente Motorsteuerung mit fortschrittlicher Vektorsteuerungstechnologie.,und eine nahtlose Integration in Standard-Industrie-Steuerungssysteme, es unterstützt sowohl konstantes Drehmoment als auch variable Drehmomentbelastungen, so dass es ideal für Pumpen, Ventilatoren, Kompressoren, Fördergeräte,Maschinen und GeräteEs verfügt über integrierte EMV-Filter, PID-Regulierung und mehrere Kommunikationsoptionen für flexible Systemverbindungen.
Die Fahrzeugklasse ATV212W075N4Wesentliche Merkmale
- 7.5 kW (10 PS) Nennleistung: Optimiert für 400 V dreiphasige Motoren mit einem Nennstrom von 17,5 A für einen stabilen Motorbetrieb.
- Erweiterte Steuerungsarten: Unterstützt sensorlose Vektorsteuerung (SLVC) für hohes Drehmoment bei geringer Drehzahl und V/F-Steuerung für Standardanwendungen; sorgt für eine reibungslose Beschleunigung/Verzögerung und eine präzise Drehzahlregelung.
- Eingebetteter EMV-Filter: Der integrierte EMV-Filter der Klasse C2 (konform IEC 61800-3) reduziert elektromagnetische Störungen, wodurch der Bedarf an externen Filtern beseitigt und die Installation vereinfacht wird.
- Großspannungs- und Frequenzkompatibilität: Eingangsfrequenz: 380 V 480 V Wechselstrom dreiphasig, 50/60 Hz; Ausgangsfrequenzbereich: 0 500 Hz für eine flexible Drehzahlregelung.
- Integrierte PID-Steuerung: Eingebaute PID-Funktion für die geschlossene Steuerung von Druck, Durchfluss, Temperatur oder Niveau: ideal für Pumpen/Ventilatoren, HVAC- und Prozesssysteme.
- Mehrere Kommunikationsmöglichkeiten: eingebaute Modbus RTU (RS485) für die grundlegende Konnektivität; optionale Module für CANopen, Profibus DP, Ethernet/IP, Modbus TCP für die erweiterte Systemintegration.
- Benutzerfreundliche Schnittstelle: Große, hintergrundbeleuchtete LCD-Tastatur mit intuitiver Menünavigation, Echtzeit-Parameterüberwachung und schneller Inbetriebnahme über voreingestellte Anwendungmakros.
- Umfassender Schutz: Schutz vor Überspannung, Unterspannung, Überstrom, Überlastung, Kurzschluss, Übertemperatur und Phasenverlust; thermischer Schutz des Motors über einen eingebauten PTC-Eingang.
- Umwelttoleranz: Funktioniert bei Umgebungstemperaturen bis zu 50°C (nicht abgeschwächt) und bis zu 60°C (mit abgeschwächt); IP20-Schutz für Wandinstallationen im Innenbereich.
- Energieeinsparende Funktionen: Automatische Energieoptimierung, Schlafmodus und Steuerung des Flussvektors reduzieren den Stromverbrauch und senken die Betriebskosten für Lüfter-/Pumpenbelastungen.
- Leichte Wartung: Eine abnehmbare Tastatur, ein Steckschalter und diagnostische Funktionen (Fehlerverlauf, Echtzeitstatus) vereinfachen die Fehlerbehebung und Wartung.
Die Fahrzeugklasse ATV212W075N4Materialien und Anwendungen
Materialien
- Wohnungen: Hochfester, flammschutzfähiger, verstärkter Thermoplast (UL94 V-0)
- Heizkessel: Extrudierte Aluminiumlegierung mit optimiertem Flossenentwurf für ein effizientes thermisches Management, das einen stabilen Betrieb unter starken Belastungen gewährleistet.
- Innerer Stromkreis: hochwertige Kupfer-Busbars, isolierte PCB-Boards mit konformen Beschichtungen und langlebige elektrolytische Kondensatoren für Zuverlässigkeit in rauen Industrieumgebungen.
- Endgeräte: Vernickelte Messingschrauben mit hohem Drehmomentwiderstand, die sichere elektrische Verbindungen gewährleisten und Oxidation verhindern.
- Tastatur und Gehäuse: ABS-Kunststoff für das Bedienfeld mit einer versiegelten Schnittstelle zur Staub- und Feuchtigkeitsbeständigkeit (IP20).
Typische Anwendungen
- HVAC-Systeme: Ventilatoren, Bläser, Luftbehandlungseinheiten und Pumpen für Gewerbegebäude, Krankenhäuser und industrielle Lüftungen.
- Flüssigkeitsbehandlung: Zentrifugalpumpen, Boosterpumpen, Wasseraufbereitungssysteme und Bewässerungssysteme für eine präzise Durchfluss-/Druckregelung.
- Materialhandhabung: Fördermaschinen, Aufzüge, Mischer und Verpackungsmaschinen zur variable Drehzahl- und Drehmomentregelung.
- Industrieanlagen: Kompressoren, Extruder, Zerkleinerer und allgemeine dreiphasige motorgetriebene Geräte.
- Prozesssteuerung: Nahrungsmittel- und Getränke-, pharmazeutische und chemische Verarbeitungsgeräte, die eine genaue Geschwindigkeits- und Prozessparameterkontrolle erfordern.
- Wasser und Abwasser: Abwasserpumpen, Filterpressen und Belüftungssysteme für die städtische und industrielle Wasserwirtschaft.
Die Fahrzeugklasse ATV212W075N4Wichtige Parameter
| Parameter |
Spezifikation |
| Teilnummer |
Die Fahrzeugklasse ATV212W075N4 |
| Marke |
Schneider Electric (Altivar 212 Reihe) |
| Art der Ware |
mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W |
| Nennleistung |
7.5 kW (10 PS) |
| Eingangsspannung |
380 ⋅ 480 V Wechselstrom, dreiphasig, 50/60 Hz |
| Ausgangsspannung |
0·Eingangsspannung (drei-phasig) |
| Nennstrom |
17.5 A |
| Ausgangsfrequenzbereich |
0 ‰ 500 Hz |
| Steuerungsarten |
Sensorlose Vektorsteuerung (SLVC), V/F Steuerung |
| Eingebetteter EMV-Filter |
Klasse C2 (IEC 61800-3) |
| Kommunikationshäfen |
Eingebettete Modbus-RTU (RS485); optional CANopen, Profibus DP, Ethernet/IP, Modbus TCP |
| PID-Controller |
Integrierte, geschlossene Prozesssteuerung |
| Schutzgrad |
IP20 (Innenbereich) |
| Betriebstemperatur der Umgebung |
-10°C bis +50°C (ohne Abbau); bis +60°C (mit Abbau) |
| Speichertemperatur |
-25°C bis +70°C |
| Überlastkapazität |
110% für 60s, 150% für 3s (konstantes Drehmoment) |
| Schaltfrequenz |
2·16 kHz (verstellbar) |
| Abmessungen (W × H × D) |
130 × 280 × 185 mm |
| Gewicht |
Ungefähr 3,8 kg |
| Zertifizierungen |
CE, UL, CSA, RoHS, IEC 61800-3 konform |
| Montierung |
Wandmontiert (vertikale Ausrichtung) |
| Typ des Endgeräts |
Schraubende (Hauptstrom + Steuerung) |
| Kühlmethode |
Natürliche Konvektion (Ventilatorunterstützung optional) |
