LC1G2254KUEN Beschreibung

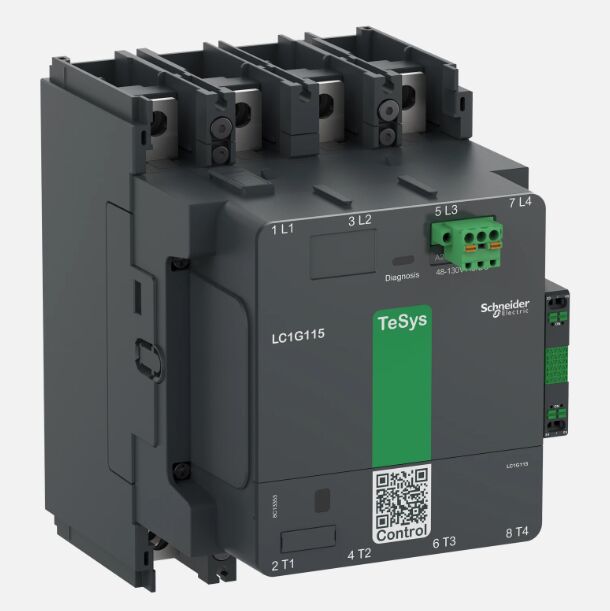

Der LC1G2254KUEN ist ein Hochleistungs-4-poliger (4 Schließer) Schütz aus der TeSys Giga-Serie von Schneider Electric, entwickelt für schwere industrielle Stromschalt- und Motorsteuerungsanwendungen. Mit einer Nennleistung von 225 A (AC-3, 440 V) und einer Isolationsspannung von 1000 V AC liefert er zuverlässige Leistung für anspruchsvolle Anwendungen in der Fertigungs-, Energie- und Prozessindustrie. Ausgestattet mit einer breitbandigen elektronischen Spule von 100–250 V AC/DC und integrierten 1 Schließer + 1 Öffner Hilfskontakten, gewährleistet er eine nahtlose Integration in globale Steuerungssysteme. Entwickelt für Robustheit und Effizienz, zeichnet er sich durch geringen Stromverbrauch, hohe Kurzzeit-Stoßstromfestigkeit und Konformität mit internationalen Sicherheitsstandards aus, was ihn ideal für den direkten Motoranlauf, die Stromverteilung und die Lastschaltung in rauen Umgebungen macht.
LC1G2254KUEN Hauptmerkmale
- 4-polige Konfiguration: 4 Schließer Hauptkontakte für vielseitige Lastschaltung, geeignet für Strom- und Motoranwendungen.
- Breitbandige Spule: 100–250 V AC/DC Betrieb (50/60 Hz) mit integrierter bidirektionaler Spitzenbegrenzung, gewährleistet Kompatibilität mit globalen Stromsystemen und stabile Leistung bei Spannungsschwankungen.
- Hohe Strom- und Spannungsfestigkeit: Konventioneller thermischer Strom (Ith) von 330 A (40 °C); AC-1 (ohmsche Last) 330 A @ 1000 V; AC-3 (Motor) 225 A @ 440 V; Nennisolationsspannung (Ui) 1000 V AC, Überspannungskategorie III.
- Überlegene Schaltleistung: Bemessungsschaltvermögen von 2050 A bei 440 V, gewährleistet zuverlässige Unterbrechung von induktiven und Motorlasten.
- Hohe Kurzzeit-Stoßstromfestigkeit: Icw 1,8 kA (10 s), 1,0 kA (30 s), 0,85 kA (1 min), 0,56 kA (3 min), 0,44 kA (10 min) für erhöhte Fehlertoleranz.
- Integrierte Hilfskontakte: 1 Schließer + 1 Öffner Hilfskontaktblock (17 V/1 mA) für Signalgebung im Steuerkreis, eliminiert die Notwendigkeit externer Montage.
- Robuste mechanische und elektrische Lebensdauer: Mechanische Lebensdauer von 8 Millionen Zyklen; elektrische Lebensdauer (AC-3) bis zu 400.000 Zyklen für langfristige Zuverlässigkeit.
- Geringer Stromverbrauch: Einschaltstrom 540 VA (AC) / 380 W (DC); Haltestrom 12,4 VA (AC) / 7,8 W (DC), reduziert Energieverbrauch und Wärmeableitung.
- Schnelle Schaltgeschwindigkeit: Schließzeit 40–70 ms; Öffnungszeit 15–50 ms für schnelle Reaktion in Steuerungssystemen.
- Umfassende Sicherheit und Konformität: IP2X Frontschutz, CE, CCC, cULus, UKCA und IEC 60947-4-1 zertifiziert; funktionale Sicherheit bis PL e (EN ISO 13849-1).
- Flexible Montage: Montage auf Montageplatte mit sicheren Schraubklemmen (Drehmoment 18 N·m) für einfache Installation in Schaltschränken.
LC1G2254KUEN Materialien und Anwendungen
Materialien
- Hauptkontakte: Silberlegierung mit hoher Leitfähigkeit und Lichtbogenbeständigkeit für lange elektrische Lebensdauer und geringen Kontaktwiderstand.
- Hauptstromkreis-Anschlüsse: Hochleitfähiges Kupfer mit Verzinnung, mit Anschlussklemmen/Ringkabelschuhen für sichere, verlustarme Verbindungen.
- Gehäuse und Isolierung: Verstärkter, halogenfreier, flammhemmender Thermoplast (UL94 V-0) für Schlagfestigkeit, Wärmeableitung und Umweltschutz.
- Hilfskontakte: Silberlegierung für zuverlässige Niedrigstromschaltung in Steuerkreisen.
- Spule und interne Komponenten: Hochwertiger Kupferdraht mit Isolierung der Klasse F; Elektrolytkondensatoren für stabilen Betrieb in Umgebungen mit hohen Temperaturen.
Typische Anwendungen
- Motorsteuerung: Direkter Anlauf und Stopp von Drehstrommotoren bis zu 132 kW (440 V, AC-3) in Pumpen, Lüftern, Kompressoren und Förderbändern.
- Stromverteilung: Schalten von ohmsch/induktiven Lasten bis 1000 V in Stromerzeugungsanlagen, Umspannwerken und industriellen Verteilertafeln.
- Prozessindustrie: Chemische, Lebensmittel- und Getränke- sowie pharmazeutische Verarbeitungsanlagen, die zuverlässige Lastschaltung und Motorsteuerung erfordern.
- Erneuerbare Energien: Solarwechselrichter, Windkraftanlagen und Energiespeichersysteme für Hochspannungs-Stromschaltung und -Schutz.
- Marine und Offshore: Bordstromversorgungssysteme und Offshore-Maschinen, geeignet für raue Umgebungsbedingungen (zertifiziert für Marineanwendungen).
- Materialtransport: Förderbänder, Aufzüge und Verpackungsmaschinen für Hochstrom-Motorsteuerung im Dauerbetrieb.
LC1G2254KUEN Wichtige Parameter
| Parameter |
Spezifikation |
| Teilenummer |
LC1G2254KUEN |
| Marke |
Schneider Electric (TeSys Giga Serie) |
| Produkttyp |
4-poliger (4 Schließer) Hochleistungs-Schütz |
| Nennspannung Hauptstromkreis (Ue) |
≤ 1000 V AC (50/60 Hz); ≤ 460 V DC |
| Konventioneller thermischer Strom (Ith) |
330 A (40 °C, Freiluft) |
| Bemessungsbetriebsstrom (AC-1, ohmsche Last) |
330 A @ 1000 V (40 °C) |
| Bemessungsbetriebsstrom (AC-3, Motor) |
225 A @ 440 V (40 °C); 132 kW (440 V) |
| Pole und Kontaktbelegung |
4P (4 Schließer Hauptkontakte); 1 Schließer + 1 Öffner Hilfskontakte |
| Steuerspannung der Spule |
100–250 V AC/DC (50/60 Hz) |
| Leistungsaufnahme der Spule |
Einschaltstrom: 540 VA (AC) / 380 W (DC); Haltestrom: 12,4 VA (AC) / 7,8 W (DC) |
| Bemessungsschaltvermögen (Icu) |
2050 A @ 440 V |
| Bemessungs-Kurzzeit-Stoßstromfestigkeit (Icw) |
1,8 kA (10 s), 1,0 kA (30 s), 0,85 kA (1 min), 0,56 kA (3 min), 0,44 kA (10 min) |
| Bemessungs-Einschaltstromvermögen (Irms) |
2720 A @ 440 V |
| Mechanische Lebensdauer |
≥ 8.000.000 Zyklen |
| Elektrische Lebensdauer (AC-3) |
≥ 400.000 Zyklen |
| Betriebstemperatur |
-25 °C bis +60 °C; -40 °C bis +70 °C (bei Uc) |
| Lagertemperatur |
-60 °C bis +80 °C |
| Schutzart (IP) |
IP2X (Vorderseite mit Abdeckungen) |
| Überspannungskategorie |
III |
| Bemessungs-Stoßspannungsfestigkeit (Uimp) |
8 kV |
| Montage |
Montage auf Montageplatte (vertikal/horizontal) |
| Anschlusstyp |
Haupt: Anschlussklemmen/Ringkabelschuhe (185 mm² max); Hilfs: Steckklemmen (0,2–2,5 mm²) |
| Anzugsdrehmoment (Haupt) |
18 N·m |
| Mittlere Impedanz |
0,00015 Ω |
| Abmessungen (B×H×T) |
108 × 193 × 193 mm (4,25 × 7,60 × 7,60 Zoll) |
| Nettogewicht |
3,6 kg (7,94 lb) |
| Zertifizierungen |
CE, CCC, cULus, UKCA, CB Scheme, IEC 60947-4-1, EN ISO 13849-1 (PL e) |
| Green Premium |
Ja (quecksilberfrei, halogenfreie Kunststoffe) |
