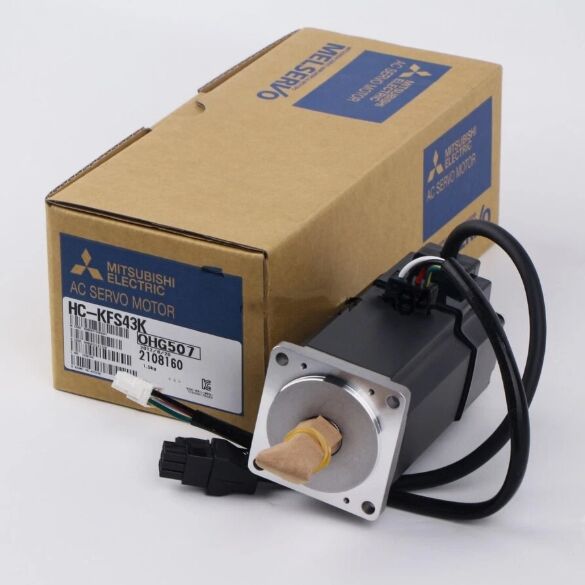

HC-KFS43 MITSUBISHI Industrielle Servoantriebe 120 / 240 VAC 50/60Hz 750W

HC-KFS43 MITSUBISHI Industrielle Servoantriebe 120 / 240 VAC 50/60hz 750W

HC-KFS43 Beschreibung

HC-KFS43Wesentliche Merkmale

• Ultra-niedrige Trägheitsentwurf: Trägheitsmoment von nur 0,000046 kg·m2, was eine extrem schnelle Beschleunigung/Verzögerung und eine hohe Positionsaufnahme ermöglicht (maximale Drehzahl 4500 U/min).
• Absolute Encoder mit hoher Auflösung: Ein 17-Bit-absoluter Encoder mit 131.072 Impulsen/Umsatz liefert ein präzises Positionsfeedback, eliminiert Homing-Verfahren und gewährleistet eine absolute Position bei Stromausfall.
• Hohe Drehmomentdichte: Nenndrehmoment 1,3 Nm, Spitzendrehmoment 3,8 Nm, die für hohe Belastungen und schnelle Bewegungen eine starke dynamische Leistung bieten.
• Kompakt und standardisiert: 60×60 mm Standardflansche, gerade Welle, leichtes Gewicht (1,45 kg), einfache Integration in Roboter, Fördermaschinen und kleine Werkzeugmaschinen.
• Robuste industrielle Absicherung: IP55 Eintrittsschutz (staubdicht, geschützt gegen Niederdruckwasserstrahlen), Isolierung der Klasse B und hohe Umwelttoleranz bei rauen Fabrikbedingungen.
• Nahtlose Verstärkerkompatibilität: Direkt kompatibel mit Mitsubishi MR-J2S-40A/B-Servoverstärkern, unterstützt SSCNET-Hochgeschwindigkeits-Seriekommunikation für synchronisierte Mehrsachskontrolle.
• Wartungsfreier Betrieb: Bürstenlose Konstruktion verhindert Verschleiß von Teilen; keine elektromagnetische Bremse (Standard), geeignet für Nicht-Notfall-Stoppanwendungen.
• Globale Einhaltung: Zertifiziert nach CE, UL/cUL und RoHS für den weltweiten industriellen Einsatz.

HC-KFS43Materialien und Anwendungen

Materialien

• Gehäuse und Rahmen: Hochfeste Druckguss-Aluminiumlegierung, korrosionsbeständig, mit schwarzer industrieller Beschichtung für Wärmeabbau und Langlebigkeit.
• Stator/Rotor: hochwertige Siliziumstahllaminate, hochtemperaturbeständige Kupferwicklungen (Klasse B-Isolation, 130°C) und leistungsstarke Neodym-Permanente Magnete für einen hohen Drehmomentwirkungsgrad.
• Schacht: Kohlenstoffstahl mit Präzisionsmahlwerk, gerade Standardwelle (φ14 mm), abnutzungsbeständig gehärtet und zuverlässig mit Zahnrädern/Gürteln gekoppelt.
• Verschlüsselung: Ein integrierter 17-Bit-Absolute-optischer Encoder mit versiegeltem Gehäuse, geschützt vor Staub und Vibrationen.
• Verbindungs- und Kabeloberfläche: Industrieller Mehrpinn-Anschluss, IP55, zur Übertragung von Strom- und Encodersignalen.
• Lagern: Hochpräzisionsversiegelte Kugellager, für eine lange Lebensdauer geschmiert, für einen Hochgeschwindigkeitsbetrieb bis zu 4500 U/min.

Typische Anwendungen

• Industrielle Robotik: Kleine Gelenkroboter, SCARA-Roboter und kollaborative Roboterarme für schnelles, präzises Auswählen und Platzieren und Montieren.
• Werkzeugmaschinen: CNC-Drehmaschine/Mühle, Schleifmaschinen und kleine Schneidmaschinen zur hochpräzisen Positionierung.
• Verpackung und Druck: Etikettiermaschinen, Verpackungslinien, Druckmaschinen und Netzbearbeitungssysteme für die Hochgeschwindigkeitsbewegung.
• Halbleiter und Elektronik: Chip-Handling, PCB-Montage und Prüfgeräte, die eine extrem präzise Bewegung erfordern.
• Automatisierungslinien: Fördermaschinen, X-Y-Positionstische, Sortiermaschinen und Textil-/Brädermaschinen.
• Lebensmittel und Getränke: Ausrüstung für die Füllung, Abdeckung und Verpackung für die hygienische, schnelle Produktion.

HC-KFS43Wichtige Parameter
