GLAA20A1A HONEYWELL SPS Programmierbare Logiksteuerung 100–240 V AC 4,5 kW
GLAA20A1A Beschreibung

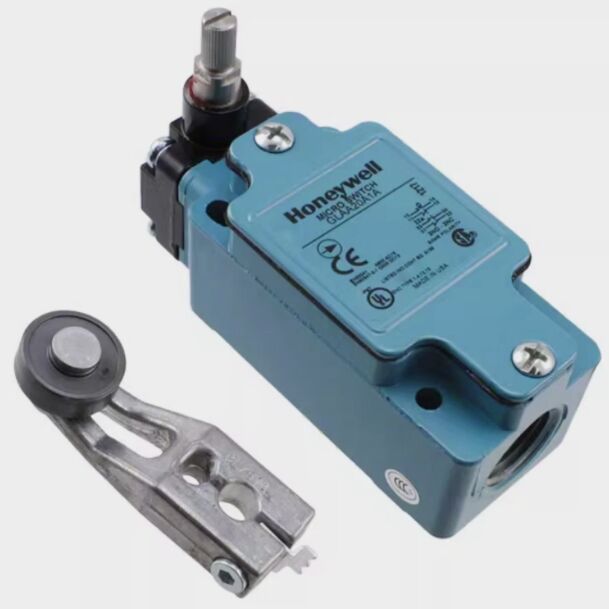

Der GLAA20A1A ist ein robuster, industrietauglicher globaler Endschalter aus der MICRO SWITCH GLA-Serie von Honeywell, der für zuverlässige Positionserfassung und Bewegungssteuerung in rauen Industrieumgebungen entwickelt wurde. Er verfügt über einen seitlichen Rollenhebel mit Rückstellfeder, eine DPDT (Double Pole Double Throw) Schnappschaltwerkskonfiguration (2Ö + 2S) und ein robustes Gehäuse aus Zinkdruckguss mit IP67/NEMA 4/12/13 Schutz. Entwickelt nach IEC 60947-5-1 Standards, unterstützt er 1/2 Zoll NPT-Kabelverschraubungen, Schraubmontage und liefert eine konsistente, wiederholbare Schaltleistung für Endlagen-, Verriegelungs- und Sicherheitssteuerungsanwendungen von Maschinenbewegungen. Er ist mit SPS-Systemen kompatibel und wird häufig für globale industrielle Automatisierungsanlagen eingesetzt.
GLAA20A1A Hauptmerkmale
- DPDT-Schnappschaltkontakte: 2Ö + 2S Konfiguration, schnelles, positives Schalten mit hoher Kontaktzuverlässigkeit, geeignet für direkte SPS-Schnittstelle.
- Seitlicher Rollenhebel: Kunststoffrolle mit Rückstellfeder, akzeptiert Betätigung im Uhrzeigersinn (CW) oder gegen den Uhrzeigersinn (CCW), Vorlaufweg 26°, Endweg 59°, Schaltdifferenz 12°.
- Robuster Industrieschutz: IP67 wasserdicht/staubdicht, NEMA 1/4/12/13-zertifiziert, beständig gegen Öl, Kühlmittel, Staub und Niederdruckwasserstrahlen.
- Modulares & Langlebiges Design: Gehäuse aus Zinkdruckguss mit Epoxidbeschichtung, lange mechanische Lebensdauer bis zu 15 Millionen Schaltspiele, geringer Wartungsaufwand.
- Breiter Betriebstemperaturbereich: -25°C bis +85°C, geeignet für extreme Industrieumgebungen.
- Globale Zertifizierungen: CE, UL, CSA, CCC, RoHS-konform für weltweiten Einsatz.
- Einfache Installation & Verkabelung: Schraubmontage, 1/2 Zoll NPT-Gewinde für Kabelverschraubung, sichere Anschlussklemmen.
- Hohe elektrische Belastbarkeit: 10A @ 600VAC, 10A @ 250VDC, unterstützt Hochleistungs-Industriekreise.
GLAA20A1A Materialien & Anwendungen
Materialien
- Gehäuse: Zinkdruckgusslegierung mit Epoxidbeschichtung, korrosionsbeständig, schlagfest, UL94 V-0 flammhemmend.
- Betätigungsrolle: Hochfester technischer Kunststoff, verschleißfest, reibungsarm, lange Lebensdauer.
- Kontakte: Silberlegierung (AgCdO) Kontakte, hohe Leitfähigkeit, Anti-Oxidation, stabile elektrische Leistung.
- Interne Komponenten: Industrieller Präzisions-Schnappmechanismus, abgedichtete interne Struktur zur Verhinderung von Staub-/Feuchtigkeitseintritt.
- Anschlussklemmen: Vernickelte Messing-Schraubklemmen, sichere Verdrahtung, vibrationsfest.
Typische Anwendungen
- Werkzeugmaschinen: CNC-Drehmaschinen, Fräsmaschinen, Pressen, Transferstraßen, Metallbearbeitungsmaschinen.
- Materialtransport: Förderbänder, Aufzüge, Kräne, Hebezeuge, Gabelstapler, Palettierer.
- Verpackungs- & Druckmaschinen: Etikettierer, Beutelmaschinen, Schlitzmaschinen, Wickelmaschinen, Druckmaschinen.
- Baumaschinen: Hubarbeitsbühnen, Gelenkteleskopbühnen, Bagger, Baumaschinen.
- Automobilmontage: Montagelinien, Roboterstationen, Karosserieschweißanlagen.
- Textil-, Kunststoff-, Lebensmittelverarbeitungsmaschinen und allgemeine industrielle Automatisierungsverriegelungssysteme.
GLAA20A1A Wichtige Parameter
| Parameter |
Spezifikation |
| Teilenummer |
GLAA20A1A |
| Serie |
GLA-Serie (MICRO SWITCH Global Endschalter) |
| Schaltertyp |
Seitlicher Rollenhebel, Schnappschaltung |
| Kontaktkonfiguration |
DPDT (2Ö + 2S) |
| Elektrische Belastbarkeit |
10A @ 600VAC; 10A @ 250VDC (AC-15, DC-13) |
| Betätigungsart |
Rückstellfeder, CW/CCW Drehbetätigung |
| Vorlaufweg |
26° (Weg bis zur Betätigung) |
| Endweg |
59° (Minimum) |
| Schaltdifferenz |
12° (Weg bis zur Rückstellung) |
| Betätigungskraft |
0,33 N·m (2,9 in-lb) |
| Mechanische Lebensdauer |
15.000.000 Schaltspiele |
| Elektrische Lebensdauer |
1.000.000 Schaltspiele @ Nennlast |
| Schutzart |
IP67; NEMA 1, 4, 12, 13 |
| Kabelverschraubung |
1/2 Zoll NPT-Gewinde |
| Montage |
Schraubmontage (4 Befestigungslöcher) |
| Betriebstemperatur |
-25°C bis +85°C |
| Lagertemperatur |
-40°C bis +85°C |
| Luftfeuchtigkeit |
5–95% RH (nicht kondensierend) |
| Abmessungen (B×H×T) |
42 × 102,9 × 62 mm |
| Gewicht |
Ca. 0,45 kg |
| Zertifizierungen |
CE, UL, CSA, CCC, RoHS |
| Normen |
IEC 60947-5-1, EN 45545-2 |
