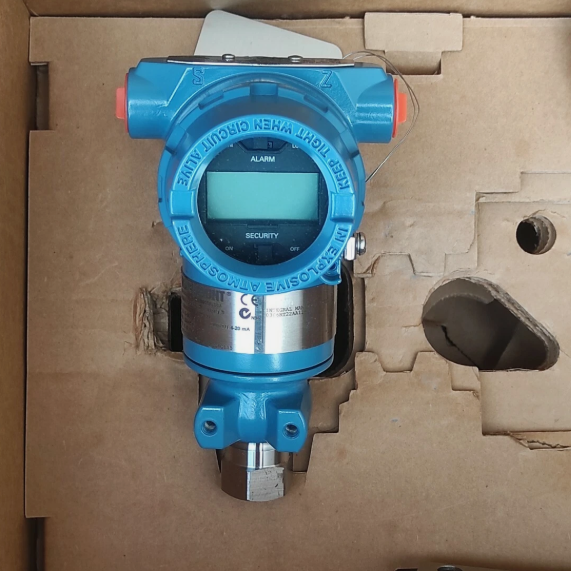

3051TA2A2B21BB4I1M5Q4Q8S5 Rosemount Druck-Temperatur-Messumformer -40 bis 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Rosemount Druck-Temperatur-Messumformer -40 bis 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 Beschreibung

3051TA2A2B21BB4I1M5Q4Q8S5 Hauptmerkmale

• Überragende Messgenauigkeit: Bietet eine Referenzgenauigkeit von bis zu ±0,04 % der Spanne, was eine außergewöhnliche Präzision bei der Prozessmessung gewährleistet.
• Hohe Stabilität & Langzeit-Zuverlässigkeit: Bietet eine herausragende Langzeitstabilität, minimiert Drift und reduziert die Notwendigkeit häufiger Neukalibrierungen.
• Großes Turndown-Verhältnis: Verfügt über ein branchenführendes Turndown-Verhältnis von bis zu 150:1, was eine flexible Messung über einen breiten Druckbereich ermöglicht.
• HART-Digitalkommunikation: Unterstützt 4-20 mA Analogausgang, überlagert mit HART-Digitalsignal für Fernkonfiguration, Überwachung und Diagnose.
• Erweiterte Diagnosefunktionen: Integriert umfassende Selbstdiagnosefunktionen, einschließlich Prozesswarnungen, Schleifenintegritätsprüfungen und Erkennung von verstopften Impulsleitungen für proaktive Wartung.
• Robuste isolierte Membran: Verwendet eine einzelne, robuste Isolationsmembran für exzellente Druckübertragung und Medienkompatibilität.
• Großer Betriebstemperaturbereich: Liefert zuverlässige Leistung über ein breites Temperaturspektrum, geeignet für verschiedene Umgebungsbedingungen.
• SIL 2/3 Sicherheitszertifizierung: Unabhängig nach IEC 61508 für funktionale Sicherheit zertifiziert, ideal für sicherheitsgerichtete Systeme.
• Zulassung für explosionsgefährdete Bereiche: Entspricht globalen Standards für den Einsatz in explosiven und gefährlichen Industrieatmosphären.
• Korrosionsbeständige Materialien: Hergestellt aus hochwertigen benetzten Materialien, um aggressiven Prozessflüssigkeiten standzuhalten.
• Flexible Prozessanschlüsse: Verfügt über Standard-Gewindeanschlüsse für einfache Installation und Integration.
• Erweiterte Garantie: Abgesichert durch eine mehrjährige beschränkte Garantie für gesicherte Langzeit-Leistung.

3051TA2A2B21BB4I1M5Q4Q8S5 Materialien & Anwendungen

Materialien

• Isolationsmembran & benetzte Teile: 316L Edelstahl (SST) für ausgezeichnete Korrosionsbeständigkeit und Kompatibilität mit den meisten industriellen Prozessen.
• Sensorfüllmedium: Silikonöl für stabile Druckübertragung und konstante Leistung über Temperaturen hinweg.
• Gehäuse: Aluminiumlegierung mit einer langlebigen, schützenden Beschichtung, die leichte Festigkeit und Beständigkeit gegen industrielle Korrosion bietet.
• Elektronikfach: Abgedichtetes, IP-geschütztes Gehäuse zum Schutz der internen Schaltungen vor Staub, Feuchtigkeit und Verunreinigungen.
• Elektrische Anschlüsse: Industrielle, abgedichtete Kabelverschraubungen (M20 x 1,5) für sichere und zuverlässige Verkabelung.
• Interne Komponenten: Hochstabile elektronische Komponenten, präzise kapazitive Sensorelemente und robuste Leiterplatten.

Typische Anwendungen

• Öl- & Gasförderung: Bohrlochkopfdrucküberwachung, Offshore-Plattformen und Pipeline-Druckregelung.
• Raffinerie & Petrochemie: Destillationskolonnen, Reaktor-Druckregelung und Verarbeitung korrosiver Flüssigkeiten.
• Chemische Verarbeitung: Messung von Säure-, Lösungsmittel- und Reagenzdruck in rauen chemischen Umgebungen.
• Energieerzeugung: Kessel-, Dampf- und Speisewasserdruckregelung in thermischen und GuD-Kraftwerken.
• Wasser- & Abwasseraufbereitung: Überwachung von Pumpenauslass-, Filter- und Pipeline-Drücken.
• Bergbau & Mineralien: Drucküberwachung von Schlammleitungen und Steuerung von Mineralaufbereitungsreaktoren.
• Lebensmittel & Getränke: Überwachung von Prozessdrücken in der pharmazeutischen, Milch- und Lebensmittelproduktion.
• Zellstoff & Papier: Messung von Laugen- und Schlammdruck in der Papierherstellung.
• Marine & Offshore: Bordnetze und Druckregelung von FPSO-Schiffen.
• Primärmetalle: Druckregelung von Schmelz- und Metallraffinerieprozessen.

3051TA2A2B21BB4I1M5Q4Q8S5 Wichtige Parameter

Parameter	Spezifikation
Modellnummer	3051TA2A2B21BB4I1M5Q4Q8S5
Produkttyp	Inline-Absolutdruckmessumformer
Messprinzip	Kapazitiv (Einzelne Isolationsmembran)
Druckart	Absolutdruck (A)
Druckbereich	0 bis 150 psi (0 bis 10,3 bar)
Referenzgenauigkeit	±0,04 % der Spanne
Turndown-Verhältnis	Bis zu 150:1
Ausgangssignal	4-20 mA DC mit HART®-Digitalkommunikation
Material der Isolationsmembran	316L Edelstahl
Sensorfüllmedium	Silikon
Gehäusematerial	Aluminium (M20 x 1,5 Kabelverschraubung)
Prozessanschluss	1/2-14 NPT Innengewinde
Stromversorgung	10,5 bis 42,4 V DC
Betriebstemperatur	-40°C bis +85°C (-40°F bis +185°F)
Lagertemperatur	-51°C bis +85°C (-60°F bis +185°F)
Relative Luftfeuchtigkeit	0 bis 100 % (nicht kondensierend)
Vibrationsfestigkeit	2 g Spitze (10 bis 2000 Hz)
Stoßfestigkeit	50 g (11 ms, Halb-Sinuswelle)
Schutzart	NEMA 4X, IP66, IP67
Sicherheitsklasse	SIL 2/3 (IEC 61508)
Zulassungen für explosionsgefährdete Bereiche	ATEX, IECEx, CSA, FM (Klasse I, II, III Divisionen)
Weitere Zertifizierungen	NACE MR0175/ISO 15156 (Sauergasbetrieb), CE
Abmessungen	Standard-Industriegehäuse (ca. Ø95 mm x 180 mm)
Gewicht	Ca. 1,8 kg (3,97 lbs)
Garantie	5 Jahre beschränkte Garantie
