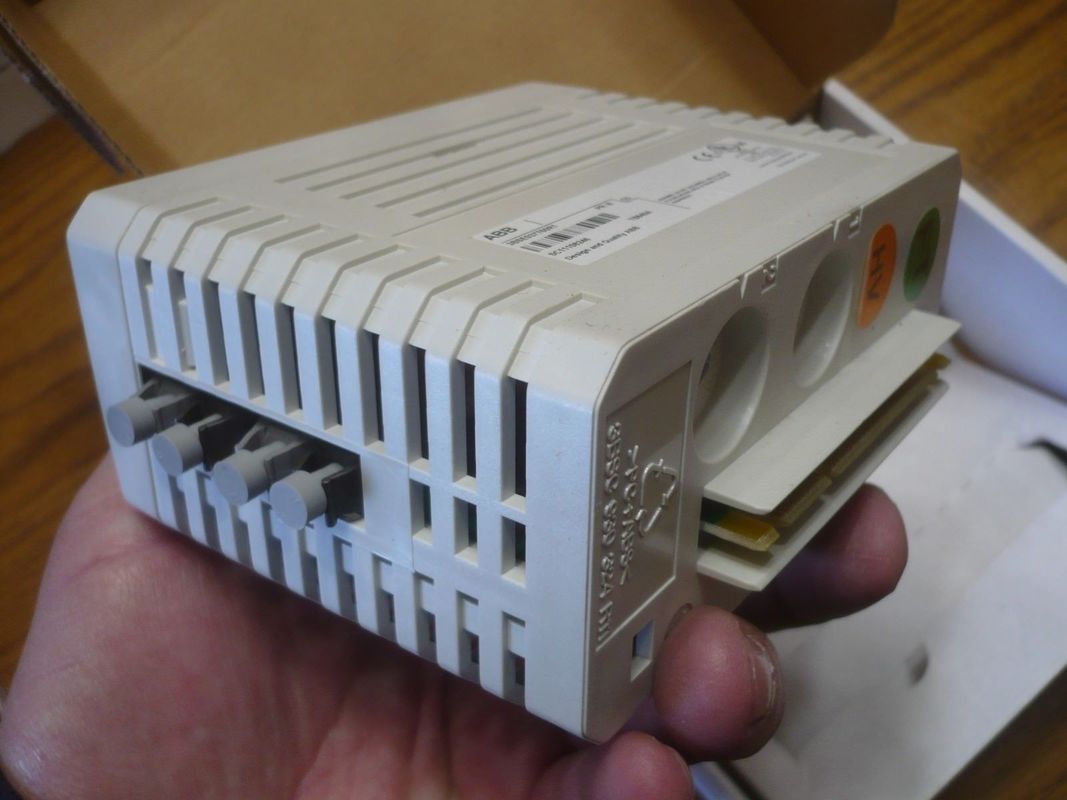

Neues digitales Modul ABB 3BSE037760R1 TB840A Modulebus-Clustermodem S800 E/A, PR: B
Beschreibung von TB840A
S800 I/O ist ein umfassendes, verteiltes und modulares Prozess-I/O-System, das über branchenübliche Feldbusse mit Stammsteuerern und SPS kommuniziert.Das Modem TB840 ModuleBus ist eine Glasfaser-Schnittstelle zum Modulbus. TB840A wird in Redundanzkonfigurationen verwendet, bei denen jedes Modul mit verschiedenen optischen ModuleBus-Linien verbunden ist, aber mit demselben elektrischen ModuleBus verbunden ist.
Das ModuleBus-Modem verfügt über eine elektrische und eine optische Modulebus-Schnittstelle, die logischerweise derselbe Bus sind.Bis zu 12 E/A-Module können mit dem elektrischen ModuleBus und bis zu sieben Cluster mit dem GlasfasermoduleBus verbunden werdenDie Glasfaser-Schnittstelle ist für die lokale Verteilung von I/O-Clustern vorgesehen, wenn in einer I/O-Station mehr als 12 I/O-Module benötigt werden.
Allgemeine Informationen
| Protokoll |
Modulebus von ABB |
| Nummer des Artikels |
3BSE037760R1 |
| Herr oder Sklave |
Der Sklave |
| Überschüssigkeit der Linien |
- Ja, das ist es. |
| Modulredundanz |
- Ja, das ist es. |
| Hot Swap |
- Ja, das ist es. |
| Zusammen mit HI-Controller verwendet |
- Ja, das ist es. |
Ausführliche Daten
24 V Verbrauch, typisch 120 mA
Kommunikation
| Modell Nr. |
Protokoll |
Herr oder Sklave |
| CI801 |
Profibus DP-V1 |
Der Sklave |
| CI840A |
Profibus DP-V1 |
Der Sklave |
| CI853 |
COMLI und MODBUS RTU |
Herr / Sklave |
| CI854B |
Profibus DP-V1 |
Meister! |
| CI855 |
Der MasterBus 300 von ABB |
Meister! |
| CI856 |
S100 I/O von ABB |
Meister! |
| CI857 |
ABB ist INSUM |
Meister! |
| CI858 |
Der DriveBus von ABB |
Meister! |
| CI860 |
Stiftung Fieldbus HSE |
Herr / Sklave |
| CI865 |
ABB's Satt I/O |
Meister! |
| CI867 |
Modbus TCP |
Herr / Sklave |
| CI868 |
IEC 61850 |
Herr / Sklave |
| CI869 |
Der ADVANT Fieldbus 100 von ABB |
Der Sklave |
| CI871 |
Profinet IO |
Meister! |
| CI873 |
EtherNet IP / DeviceNet |
Meister! |
| Die Daten sind in Tabelle 2 aufgeführt. |
Modulebus von ABB |
Der Sklave |
| TB825 (Mehrmodus) |
Modulebus von ABB |
Der Sklave |
| TB826 (Einzelmodus) |
Modulebus von ABB |
Der Sklave |
| TB840A |
Modulebus von ABB |
Der Sklave |
| TB842 |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe des Fahrzeugs |
Modulebus von ABB |
Nicht anwendbar |
| Einheit für die Bereitstellung von Daten |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe der Produktion |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe des Zustands |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe des Zustands |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe des Fahrzeugs |
Modulebus von ABB |
Nicht anwendbar |
| Die Größe des Zustands |
Modulebus von ABB |
Nicht anwendbar |
Umwelt und Zertifizierung
| Temperatur, Betrieb |
0 bis + 55 °C |
| Temperatur und Lagerung |
-25 bis +70 °C |
| Verschmutzungsgrad |
Stufe 2, IEC 60664-1 |
| Korrosionsschutz |
- Das ist ISA-S71.04: G3 |
| Relative Luftfeuchtigkeit |
5 bis 95% keine Kondensation |
| Schutzklasse |
IP20 gemäß EN60529, IEC 529 |
| CE-Kennzeichnung |
- Ja, das ist es. |
| Elektrotechnische Sicherheit |
IEC 61131-2, UL 508 |
| Gefährlicher Standort |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Seefahrzeugzeugen |
ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS-Konformität |
EN 50581:2012 |
| Einhaltung der WEEE-Richtlinien |
Richtlinie 2012/19/EU |
Merkmale und Vorteile
- 2 Glasfaseranschlüsse zum optischen ModuleBus
- ModuleBus (elektrisch) zu den E/A-Modulen
- Überwachungsfunktionen von I/O ModuleBus und Stromversorgung
- Isolierte Stromversorgung von E/A-Modulen
- TU840, MTU für überflüssige TB840/TB840A, doppelter ModuleBus
- TU841, MTU für überflüssige TB840/TB840A, einzelne ModuleBus
- Eingangsleistung verschmolzen
Abmessungen
| Größe |
119 mm (4.69 Zoll) |
| Breite |
54 mm (2.13 Zoll) |
| Tiefe |
96 mm |
| Gewicht (einschließlich Basis) |
0.2 kg (0,44 lb) |
