Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Eingabeeinheit | Modell NEIN.: | AI895 |
|---|---|---|---|
| Artikelzahl: | 3BSC690086R1 | Signalspezifikation: | 4… 20 MA |
| Zahl von Kanälen: | 8 Kanäle | Signaltyp: | Einpoligesunsymmetrisches |
| Art: | Analogeingabe | Mechaniker: | S800 |
| Markieren: | Modul des Ethernets I O,digitales Input/Output Modul |
||

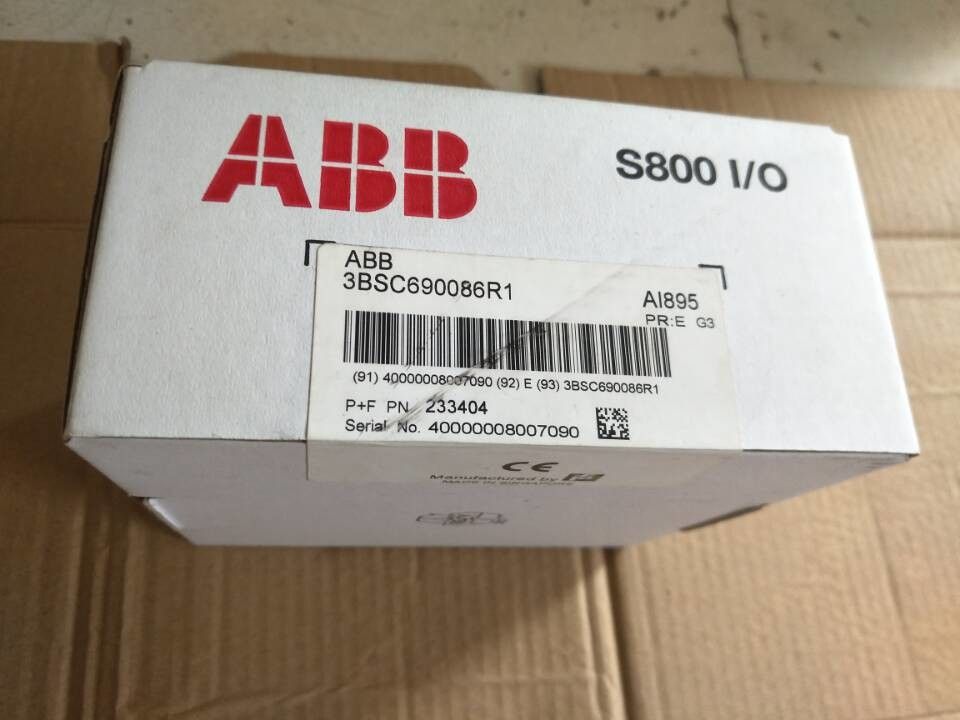

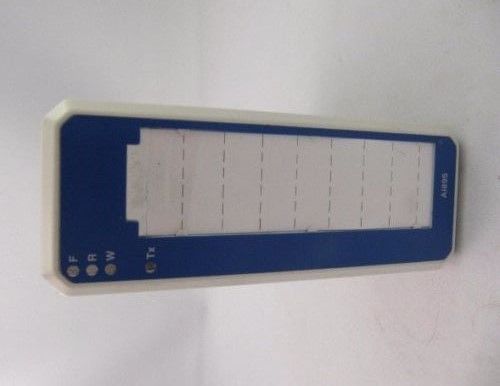

ReiheABB S800 Analogeingabe Modul AI895 3BSC690086R1, 8 Kanal, 4-20mA/Hart
Beschreibung von AI895:
Das Analogeingabe Modul AI895 kann 2-drahtige Übermittler direkt anschließen und mit einer bestimmten Verbindung kann es 4 Drahtübermittler auch anschließen, ohne die HIRSCH-Fähigkeit zu verlieren. Das Analogeingabe Modul AI895 hat 8 Kanäle. Das Modul schließt Eigensicherheitsschutzkomponenten auf jedem Kanal für Verbindung zur Prozessausrüstung in den gefährlichen Bereichen ohne den Bedarf an den zusätzlichen externen Geräten ein. Jeder Kanal kann einen Zweidrahtprozeßübermittler und EINE HIRSCH-Kommunikation antreiben und überwachen. Der Eingangsspannungstropfen des gegenwärtigen Input ist gewöhnlich 3 V, PTC einschloss. Die Übermittlerversorgung für jeden Kanal ist in der Lage, mindestens 15 V an einem 20 MA zur Verfügung zu stellen Schleifenstrom, um ex zugelassene Prozessübermittler anzutreiben und ist auf 23 MA in der Überladungsüberladung begrenzt.
TU890 und TU891 pressen MTU können mit diesem Modul verwendet werden zusammen und es ermöglicht Zweidrahtleitung zu den Prozessgeräten ohne zusätzliche Anschlüsse. TU890 für ex Anwendungen und TU891 für nicht ex Anwendungen.
Allgemeine Informationen
| Art | Analogeingabe |
| Signalspezifikation | 4… 20 MA |
| Artikelzahl | 3BSC690086R1 |
| Zahl von Kanälen | 8 |
| Signalart | Einpoligesunsymmetrisches |
| HIRSCH | Ja |
| SOE | Nein |
| Redundanz | Nein |
| Hohe Integrität | Nein |
| Eigensicherheit | Ja |
| Mechaniker | S800 |
Input-/Outputmodule
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Ausführliche Daten
| Entschließung | Bit 12 |
| Isolierung | Groupwise lokalisierte vom Boden |
| Unter/über Strecke | 1.5 / 22 MA |
| Fehler | Art. 0,05%, Maximum 0,1% |
| Temperaturantrieb | Art. 100 ppm/°C |
| Eingegebener Filter (Anstiegszeit 0-90%) | Frau 20 |
| Gegenwärtige Begrenzung | Errichtet in der gegenwärtigen begrenzten Übermittlerenergie |
| CMRR, 50Hz, 60Hz | >DB 80 |
| NMRR, 50Hz, 60Hz | >DB 10 |
| Bewertete Isolierungsspannung | 50V |
| Dielektrische Prüfspannung | Wechselstrom 500V. |
| Verlustleistung | 4,75 W |
| Stromaufnahme +5 V Modulebus | Art. 130 MA |
| Stromaufnahme +24 V extern | Art. 270 MA, Maximum. |
Diagnosen
| Front LED | F (ault), R (UNO), W (Arning), Tx (HIRSCH communiation) |
| Überwachung | Interne Prozessversorgung |
Eigenschaften und Nutzen
• 8 Kanäle für 4… 20 MA, unsymmetrischer Einpolinput.
• HIRSCH-Kommunikation.
• 1 Gruppe von 8 Kanälen lokalisiert vom Boden.
• Energie und Monitor für ex zugelassene Zweidrahtübermittler.
• Analogeingaben für außen Energiequellen nicht Energie-speichern.
Compability
| Gebrauch mit MTU | TU890, TU891 oder TU891Z |
| Befestigender Code | AE |
Maße
| Höhe | 119 Millimeter (4.7") |
| Breite | 45 Millimeter (1.77") |
| Tiefe | 102 Millimeter (4.01"), 111 Millimeter (4.37") einschließlich Verbindungsstück |
| Gewicht | 0,2 Kilogramm (0,44 lbs.) |
Anschluss:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
