Produkt-Name: | Ausgangsmodul | Modell NEIN.: | AO845A |
---|---|---|---|
Artikelzahl: | 3BSE045584R1 | Signalspezifikation: | 4..20mA |
Anzahl der Kanäle: | 8 Kanäle | Redundanz: | Ja |
Art: | Analogausgang | Mechaniker: | S800 |
Markieren: | Modul des Ethernets I O,digitales Input/Output Modul |

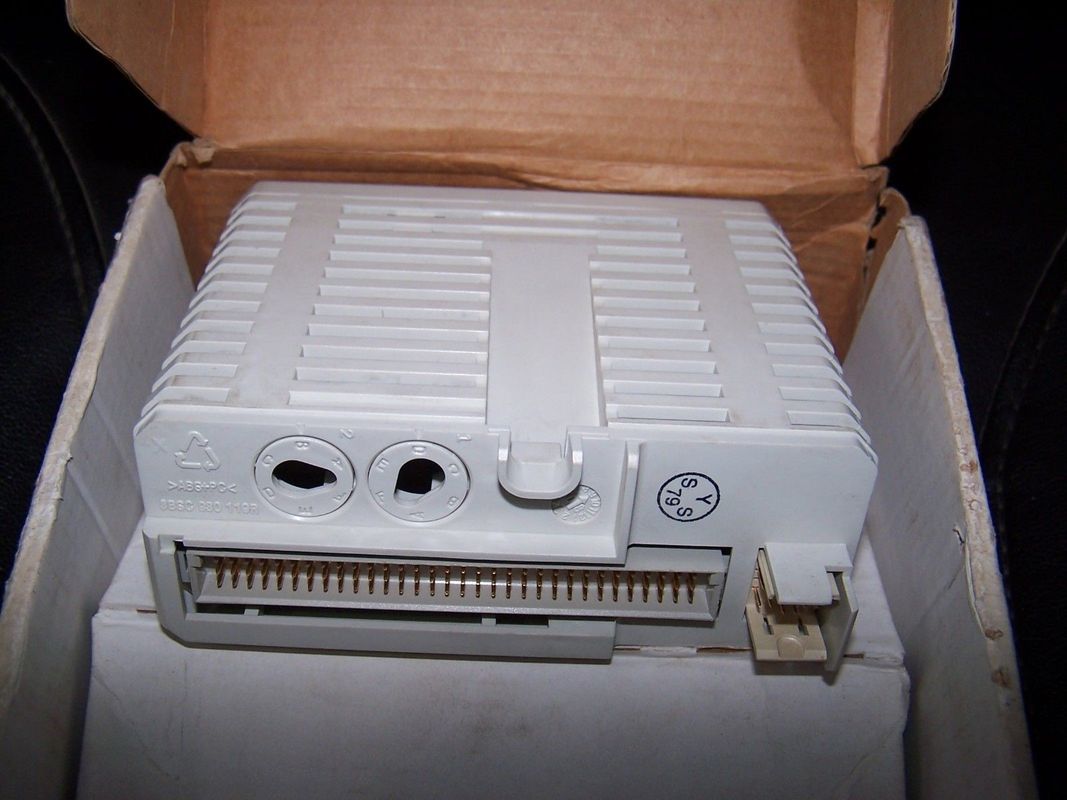

Hirsch 3BSE045584R1 S800 des neues AO845/AO845A Analogergebnis-überflüssiges Modul-1x8ch Input/Output
Beschreibung von AO845/von AO845A
Das analoge Ausgabemodul AO845/AO845A für die einzelnen oder überflüssigen Anwendungen hat 8 einpolige analoge Ausgabekanäle. Das Modul führt selbst-Diagnose zyklisch durch. Moduldiagnosen umfassen:
Allgemeine Informationen
Art | Analogergebnis |
Signalspezifikation | 4..20mA |
Artikelzahl | 3BSE045584R1 |
Zahl von Kanälen | 8 |
HIRSCH | Ja |
SOE | Nein |
Redundanz | Ja |
Hohe Integrität | Nein |
Eigensicherheit | Nein |
Mechaniker | S800 |
Ausführliche Daten
Entschließung | Bit 12 |
Isolierung | Groupwise lokalisierte vom Boden |
Unter/über Strecke | ±15% |
Ertraglast | Maximale 750 Ω |
Fehler | Maximum 0,1% |
Temperaturantrieb | Maximum 50 ppm/°C |
Anstiegszeit | Ertragfilter: Frau der Sperrung 23, ermöglichen maximaler Frau 4 MA/12,5 |
Eingegebener Filter (Anstiegszeit 0-90%) | Frau 23 (0-90%), maximale Frau 4 MA/12,5 |
Aktualisierungszykluszeit | Frau 10 |
Gegenwärtige Begrenzung | Gegenwärtiger begrenzter Ertrag des Kurzschlussbeweises |
Maximale FeldKabellänge | 600 Meter (656 Yards) |
Bewertete Isolierungsspannung | 50 V |
Dielektrische Prüfspannung | Wechselstrom mit 500 V. |
Verlustleistung | Art. 3,5 W |
Stromaufnahme +5 V Modulebus | Maximum 125 MA |
Stromaufnahme +24 V extern | 218 MA |
Diagnosen
Front LED | F (ault), R (UNO), W (Arning), O (SP) |
Zustandsanzeige von Überwachung | Modul-Fehler, Modul-Warnung, Kanalfehler |
Input-/Outputmodule
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
Eigenschaften und Nutzen
Umwelt und Bescheinigung
E-Zeichen | Ja |
Elektrische Sicherheit | IEC 61131-2, UL 508 |
Gefährlicher Standort | CULus C1 Div2, cULus C1 Zone2, ATEX-Zone 2 |
Marinebescheinigung | BV, DNV-GL, LR |
Schutzbewertung | IP20 entsprechend Iec 60529 |
Ätzende Atmosphäre ISA-S71.04 | G3 |
Klimatische Betriebsbedingungen | 0 bis °C +55 (Lagerung -40 bis +70 °C), RH=5 bis 95% keine Kondensation, IEC/EN 61131-2 |
Verschmutzungsgrad | Grad 2, Iec 60664-1 |
Mechanische Betriebsbedingungen | IEC/EN 61131-2 |
EMC | En 61000-6-4 und en 61000-6-2 |
Überspannungskategorien | IEC/EN 60664-1, EN 50178 |
Ausrüstungsklasse | Klasse I entsprechend Iec 61140; (Erde geschützt) |
Maximale umgebende Temperatur | °C 55 (°F 131), für vertikale Montage in kompaktem °C MTU 40 (°F 104) |
RoHS-Befolgung | En-50581:2012 |
WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Compability
Gebrauch mit MTU | TU810, TU812, TU814, TU830, TU833, TU842, TU843 oder TU852 |
Befestigender Code | DB |
Maße
Höhe | 119 Millimeter (4.7") |
Breite | 45 Millimeter (1.77") |
Tiefe | 102 Millimeter (4.01"), 111 Millimeter (4.37") einschließlich Verbindungsstück |
Gewicht | 0,21 Kilogramm (0,46 lbs.) |
