Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | EINGABEEINHEIT | Modell Nr.: | DI880 |
|---|---|---|---|
| Artikelzahl: | 3BSE028586R1 | Signalspezifikation: | 24 v-DC. |
| Anzahl der Kanäle: | 16 Kanäle | Signal-Art: | Stromziehend |
| Typ: | Analogeingabe | Mechaniker: | S800 |
| Hervorheben: | Module plc I O,Modul des Ethernets I O |
||

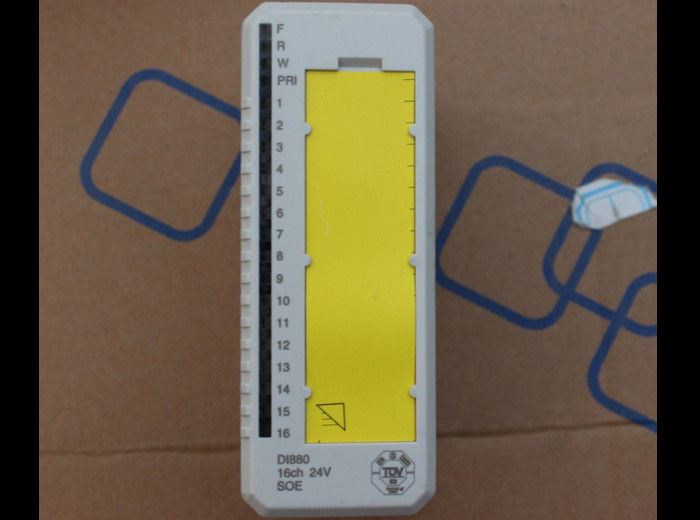

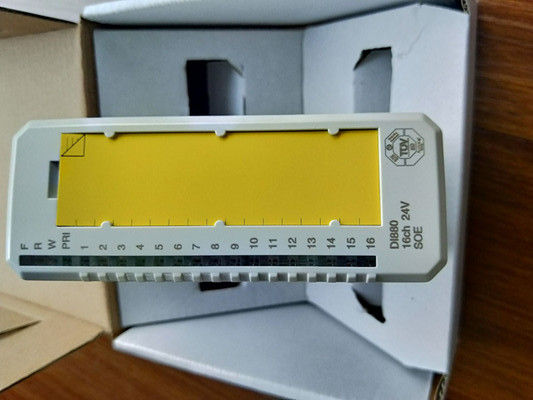

ABB DI880 3BSE028586R1 HIGH INTEGRY DIGITAL INPUT MODUL mit TU810V1 Basis
Beschreibung des DI880:
Der DI880 ist ein 16-Kanal-Digital-Eingangsmodul mit 24 V Gleichstrom für eine einzelne oder redundante Konfiguration.Jeder Eingangskanal besteht aus Strombegrenzungskomponenten, EMV-Schutzkomponenten, Eingangszustandsanzeige-LED und optische Isolationsbarriere.Die Sequenz der Ereignisse (SOE) kann Ereignisse mit einer Auflösung von 1 ms sammeln. Die Ereigniswarteschlange kann bis zu 512 x 16 Ereignisse enthalten. Die Funktion enthält einen Verschlussfilter zur Unterdrückung unerwünschter Ereignisse.Die SOE-Funktion kann in der Ereignismeldung den folgenden Status melden, Schlange voll, Synchronisationsgeriss, unsichere Zeit, Verschlussfilter aktiv und Kanalfehler.
Allgemeine Informationen
| Typ | Digitale Eingabe |
| Spezifikation des Signals | 24 V Gleichstrom |
| Nummer des Artikels | 3BSE028586R1 |
| Anzahl der Kanäle | 16 |
| Typ des Signals | Stromverschmelzung |
| HART | - Nein. |
| Staatsunternehmen | - Ja, das ist es. |
| Entlassungen | - Ja, das ist es. |
| Hohe Integrität | - Ja, das ist es. |
| Eigene Sicherheit | - Nein. |
| Mechanik | S800 |
I/O-Module
| Einheitlich | Einheitliche Dienstleistungen | Einheitlich | Einheitliche Anlage | Einheitlich |
| Einheit für die Berechnung der Leistung | Einheimische Erzeugnisse | Die Kommission | Einheitlich | Einheitliche Anweisungen |
| Einheitlich | Die Kommission | Der Wert der Verbrennung | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | Gemischt | mit einem Gehalt von mehr als 0,8 GHT | andere | DO814 |
| DO815 | DO818 | andere | Gemischt | Gemischt für die Herstellung von |
| Gemischt für den Einzelhandel | DO880 | Gemischt | DP820 | DP840 |
Ausführliche Daten
| Eintrittsspannungsbereich "0" | -30... +5 V |
| Eintrittsspannungsbereich "1" | 1130 V |
| Eingangsimpedanz | 3.1 kΩ |
| Isolation | Gruppenweise vom Boden isoliert |
| Filterzeiten (digital, wählbar) | 0 bis 127 ms |
| Strombegrenzung | Eingebaut in begrenzte Sensorleistung |
| Maximale Feldkabellänge | 600 Meter (656 Meter) |
| Genauigkeit der Ereigniserfassung | -0 ms / +1,3 ms |
| Auflösung der Ereignisaufzeichnung | 1 ms |
| Nennspannung der Isolierung | 50 V |
| Dielektrische Prüfspannung | 500 V Strom |
| Leistungsausfall | 2.4 W |
| Stromverbrauch +5 V Modulbus | Typ 125 mA, maximal 150 mA |
| Stromverbrauch +24 V | 15 mA + Sensorleistung, max. 527 mA |
Diagnostik
| Vorstehende LEDs | F (ault), R (un), W (learning), P (rimary), Kanal 1-16 Status |
| Aufsicht | Prozessleistung, interne Schaltkreise |
| Angabe des Aufsichtsstatus | Modulfehler, Modulwarnung, Fehler im internen Kanal |
Umwelt und Zertifizierung
| CE-Kennzeichnung | - Ja, das ist es. |
| Elektrische Sicherheit | IEC 61131-2, UL 508 |
| Gefährliche Lage | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX-Zone 2 |
| Zertifizierung für Schiffe | ABS, BV, DNV-GL, LR, RS, CCS |
| Schutznummer | IP20 nach IEC 60529 |
| Korrosive Atmosphäre ISA-S71.04 | G3 |
| Klimatische Betriebsbedingungen | 0 bis +55 °C (Lagerung -40 bis +70 °C), RH=5 bis 95% keine Kondensation, IEC/EN 61131-2 |
| Verschmutzungsgrad | Stufe 2, IEC 60664-1 |
| Mechanische Betriebsbedingungen | Einheitliche Prüfstelle |
| EMV | EN 61000-6-4 und EN 61000-6-2 |
| Überspannungskategorien | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen, die in einem anderen Mitgliedstaat eingesetzt werden |
| Ausrüstungsklasse | Klasse I nach IEC 61140; (Erdschutz) |
| Maximale Umgebungstemperatur | 55 °C (131 °F) für die vertikale Montage in kompakten MTU 40 °C (104 °F) |
| RoHS-Konformität | EN 50581:2012 |
| Einhaltung der WEEE-Richtlinien | Richtlinie 2012/19/EU |
Kompatibilität
| Verwendung mit MTU | Dies ist der Fall, wenn die in Absatz 1 Buchstabe b genannten Angaben nicht erfüllt sind. |
| Schlüsselcode | FF |
Abmessungen
| Größe | 119 mm (4,7 ̊) |
| Breite | 45 mm (1,77 ̊) |
| Tiefe | 102 mm (4.01 ), 111 mm (4.37 ), einschließlich Steckverbinder |
| Gewicht | 0.15 kg (0,33 lb) |
