Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Ausgangsmodul | Modell NEIN.: | DO802 |
|---|---|---|---|
| Artikelzahl: | 3BSE022364R1 | Signalspezifikation: | 24… DC mit 110 V. /250 V Wechselstrom (maximale 2 A) |
| Zahl von Kanälen: | 8 Kanäle | Redundanz: | nein |
| Art: | Analogausgang | Mechaniker: | S800L |
| Hervorheben: | Module plc I O,Modul des Ethernets I O |
||

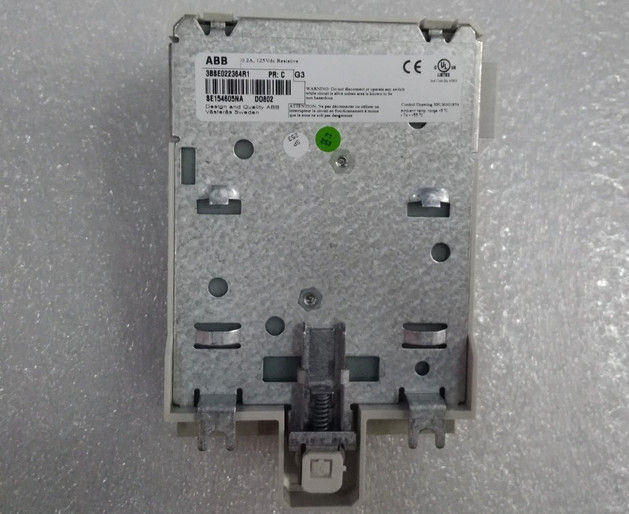

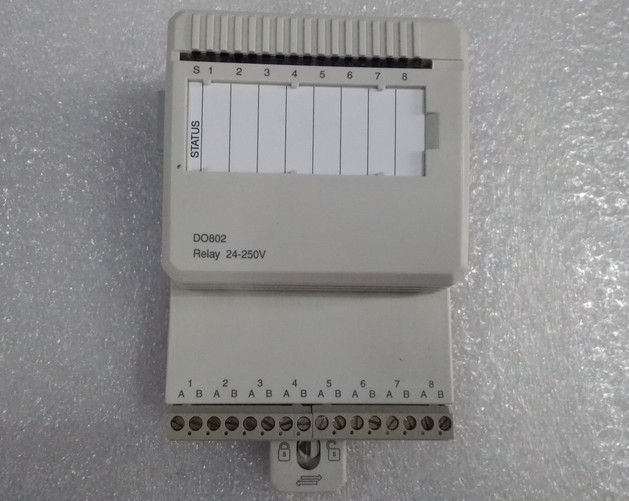

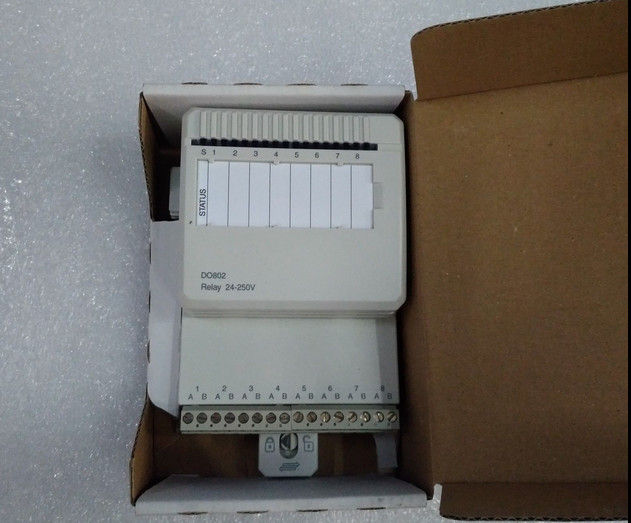

Ausgabemodul-NEUE Vorlage ABB Digital Modul-DO802 3BSE022364R1 S800L
Beschreibung von DO802
Das DO802 ist ein 8 DC des Kanals 110 V. /250 V Ausgabemodul Wechselstrom-Relais (NEIN) für das Input/Output S800. Der maximale Spannungsbereich ist 250 V und der maximale Dauerleistungsstrom ist 2 A. Alle Ertrag werden einzeln lokalisiert. Jeder Ausgabekanal Komponenten besteht optischer Trennwand, Ausgabezustandanzeichen LED, Relaisfahrer, Relais und AUS EMC-Schutzes.
Die Relaisversorgungsspannungsüberwachung, abgeleitet vom 24 V, das auf das ModuleBus verteilt wird, gibt einen Kanalsignalfehler und ein Modul Warnsignal, wenn die Spannung verschwindet. Das Fehlersignal und das Warnsignal können das ModuleBus durchgelesen werden. Diese Überwachung kann mit einem Parameter aktiviert werden.
Allgemeine Informationen
| Art | Digitalergebnis |
| Signalspezifikation | 24… DC mit 110 V. /250 V Wechselstrom (maximale 2 A) |
| Artikelzahl | 3BSE022364R1 |
| Zahl von Kanälen | 8 |
| Signalart | Relais (NEIN) |
| HIRSCH | Nein |
| SOE | Nein |
| Redundanz | Nein |
| Hohe Integrität | Nein |
| Eigensicherheit | Nein |
| Mechaniker | S800L |
Ausführliche Daten
| Isolierung | Einzeln lokalisiert, Kanal-zukanal und Common umkreisen |
| Maximale FeldKabellänge | 600 Meter (600 Yards) |
| Bewertete Isolierungsspannung | 250 V |
| Dielektrische Prüfspannung | 2000 v-Wechselstrom. |
| Verlustleistung | Art. 2,2 W |
| Stromaufnahme +5 V Modulebus | 70 MA |
| Stromaufnahme +24 V Modulebus | 80 MA |
| Stromaufnahme +24 V extern | 0 |
| Gestützte Drahtgröße | Körper: 0.05-2.5 mm2, AWG-Lehre 30-12 Angeschwemmt: 0.05-1.5 mm2, AWG-Lehre 30-12 Empfohlenes Drehmoment: 0.5-0.6 Nanometer Abstreifende Länge 6-7.5mm, 0.24-0.30 Zoll |
Diagnosen
| Front LED | S (tatus), Status des Kanal-1-8 |
| Überwachung | 24 / 12 v-RelaisLeistungsverstärkermonitor |
| Zustandsanzeige von Überwachung | Modul-Fehler, Modul-Warnung, Kanalfehler |
Input-/Outputmodule
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Eigenschaften und Nutzen
Umwelt und Bescheinigung
| E-Zeichen | Ja |
| Elektrische Sicherheit | IEC 61131-2, UL 508 |
| Gefährlicher Standort | - |
| Marinebescheinigung | ABS, BV, DNV-GL, LR, RS, CCS |
| Schutzbewertung | IP20 entsprechend Iec 60529 |
| Ätzende Atmosphäre ISA-S71.04 | G3 |
| Klimatische Betriebsbedingungen | 0 bis °C +55 (Lagerung -40 bis +70 °C), RH=5 bis 95% keine Kondensation, IEC/EN 61131-2 |
| Verschmutzungsgrad | Grad 2, Iec 60664-1 |
| Mechanische Betriebsbedingungen | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Überspannungskategorien | IEC/EN 60664-1, EN 50178 |
| Ausrüstungsklasse | Klasse I entsprechend Iec 61140; (Erde geschützt) |
| Maximale umgebende Temperatur | °C 55 (°F 131), für vertikales Montage 40 °C (°F 104) |
| RoHS-Befolgung | En-50581:2012 |
| WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Maße
| Höhe | 110 Millimeter (4.33") |
| Breite | 86,1 Millimeter (3.4") |
| Tiefe | 58,5 Millimeter (2.3") |
| Gewicht | 0,24 Kilogramm (0,53 lbs.) |
Irgendein ABB-Einzelteile verkauften durch WTL:
WTL ist nicht für irgendeinen Personenschaden oder Eigentumsbeschädigung verantwortlich, resultierend aus dem Gebrauch dieser Ausrüstung. Es ist
die Verantwortung des Käufers hinsichtlich der sicheren Behandlung u. der Operation dieser Ausrüstung und Ausrüstung zu überprüfen ist
Befolgung zu ihrer Maschinerie.
