Produkt-Name: | Input-/Outputmodul | Modell NEIN.: | CI855K01 |
---|---|---|---|
Artikelzahl: | 3BSE018106R1 | Protokoll: | MasterBus 300 ABBS |
Vorlagen- oder Sklaven: | Meister | System: | 800xA |
Markieren: | Modul des Ethernets I O,digitales Input/Output Modul |

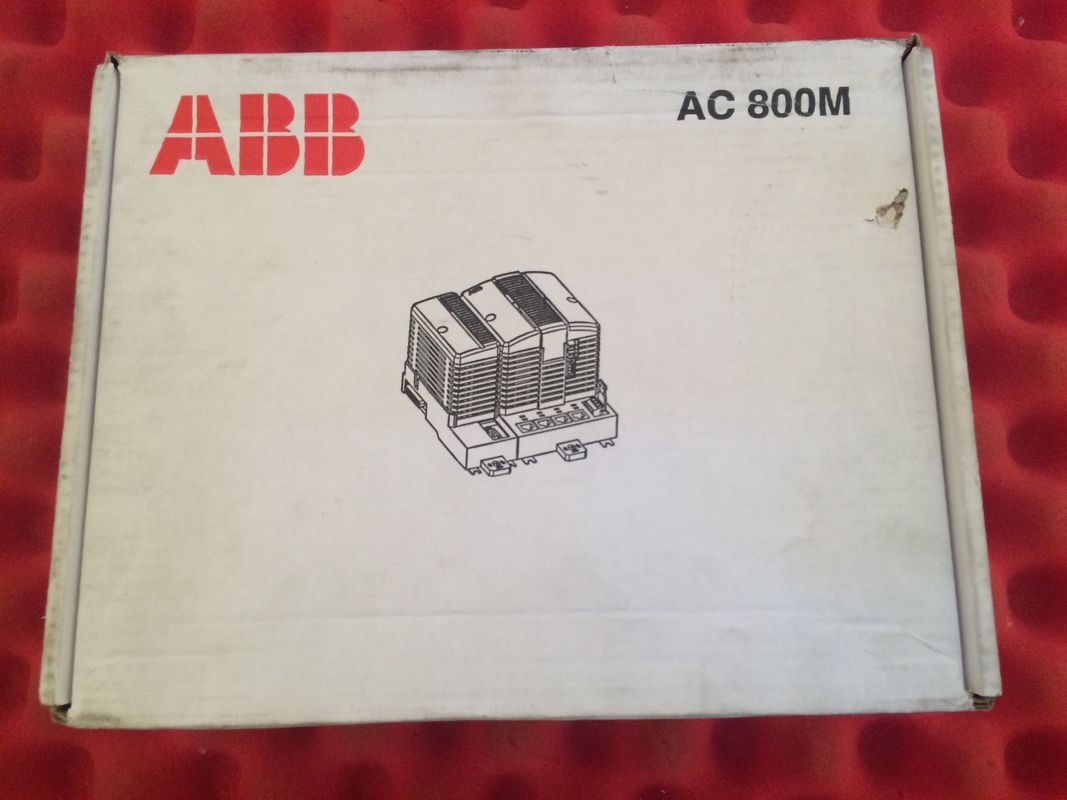

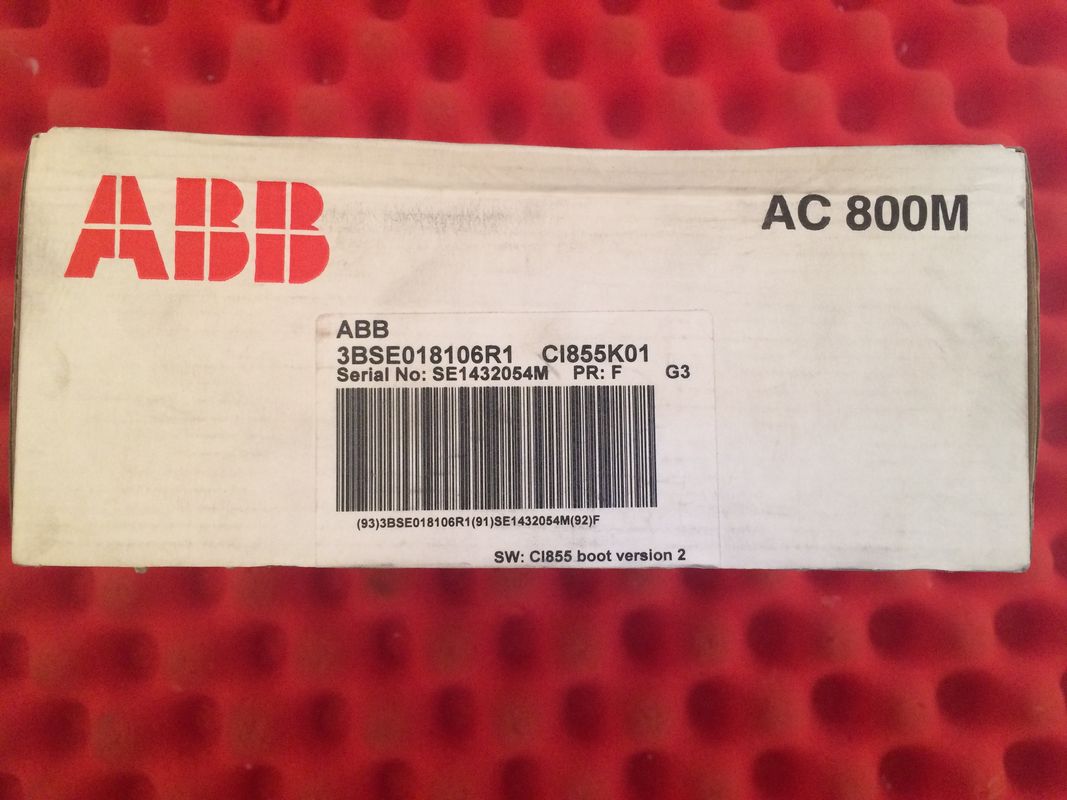

Kommunikationsschnittstelle ABB DCS CI855K01 3BSE018106R1 Digital Input-/Outputmodul PR: F
Beschreibung von CI855K01
Das Übertragungsprotokoll MasterBus 300 (MB300), das in der Kommunikation zwischen Prüfern, Führerstände in den Installationen basieren auf Advant OCS mit Vorlagen-Software verwendet wird, wird auch im Wechselstrom 800M Prüfer des Systems 800xA eingeführt. Kommunikation MB 300 wird in Wechselstrom 800M durch Kommunikationsschnittstelle CI855 verwirklicht, die an den CEX-Bus durch eine Grundplatte angeschlossen wird.
Die Grundplatte, TP853, bringt Verbindungsstücke RJ45 für zwei Ethernet-Anschlüsse, für Netzredundanz unter und liefert eine einfache Hutschienemontage.
Ein Schlüsselnutzen mit der Schnittstelle CI855 ist die Möglichkeit des Habens der Peer-to-Peer- Kommunikation zwischen neuen Anlagenteilen mit System 800xA unter Verwendung des Prüfers Wechselstroms 800M und vorhandene Abschnitte mit MB 300 basierten Prüfer wie Advant-Prüfer 410, Advant-Prüfer 450 und Meisterwerk 200/1.
Kommunikationen
Modell nein. | Protokoll | Vorlagen- oder Sklaven |
CI801 | PROFIBUS DP-V1 | Sklave |
CI840A | PROFIBUS DP-V1 | Sklave |
CI853 | COMLI und MODBUS RTU | Master/Slave |
CI854B | PROFIBUS DP-V1 | Meister |
CI855 | MasterBus 300 ABBS | Meister |
CI856 | INPUT/OUTPUT S100 ABBS | Meister |
CI857 | INSUM ABBS | Meister |
CI858 | DriveBus ABBS | Meister |
CI860 | GRUNDLAGE Fieldbus HSE | Master/Slave |
CI865 | Satt ABBS Input/Output | Meister |
CI867 | MODBUS TCP | Master/Slave |
CI868 | Iec 61850 | Master/Slave |
CI869 | Advant Fieldbus 100 ABBS | Sklave |
CI871 | PROFINET IO | Meister |
CI873 | Ethernet IP/DeviceNet | Meister |
TB820V2 | Modulebus ABBS | Sklave |
TB825 (in mehreren Betriebsarten) | Modulebus ABBS | Sklave |
TB826 (Monomode-) | Modulebus ABBS | Sklave |
TB840A | Modulebus ABBS | Sklave |
TB842 | Modulebus ABBS | Nicht anwendbar |
TU807 | Modulebus ABBS | Nicht anwendbar |
TU840 | Modulebus ABBS | Nicht anwendbar |
TU841 | Modulebus ABBS | Nicht anwendbar |
TU846 | Modulebus ABBS | Nicht anwendbar |
TU847 | Modulebus ABBS | Nicht anwendbar |
TU848 | Modulebus ABBS | Nicht anwendbar |
TU849 | Modulebus ABBS | Nicht anwendbar |
Allgemeine Informationen
Protokoll | MasterBus 300 ABBS |
Artikelzahl | 3BSE018106R1 |
Vorlagen- oder Sklaven | Meister |
Übertragungsgeschwindigkeit | 10 Mbit/s, 200 Datasets/s |
Linie Redundanz | Nein |
Modulredundanz | Nein |
Heißes Tauschen | Ja |
Verwendet zusammen mit HI-Prüfer | Ja |
Ausführliche Daten
Maximale Einheiten auf CEX-Bus | 12 |
Verbindungsstück | Frau RJ-45 (8-pin) |
24 v-Verbrauchsart. | Art 150 MA |
Umweltsmäßig und Bescheinigung
Temperatur, Betrieb | °C 55 |
Schutzklasse | IP20 entsprechend EN60529, Iec 529 |
CE-Kennzeichnung | Ja |
Marinezertifikate | BV, DNV-GL, LR |
RoHS-Befolgung | En-50581:2012 |
WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Eigenschaften und Nutzen
Maße
Höhe | 185 Millimeter (7,3 Zoll.) |
Breite | 59 Millimeter (2,3 Zoll.) |
Tiefe | 127,5 Millimeter (5,0 Zoll.) |
Gewicht (einschließlich Basis) | 700 g (1,5 lbs) |
