Produkt-Name: | BEENDIGUNGS-BASIS | Modell NEIN.: | TU847 |
---|---|---|---|
Artikelzahl: | 3BSE022462R1 | Protokoll: | Modulebus ABBS |
Vorlagen- oder Sklaven: | Nicht anwendbar | Bemessungsisolationsspannung: | 50V |
Dialektische Prüfspannung: | 500VAC | Leistungsaufnahme: | 24 v-DC. (19,2 - 30 V) |
Markieren: | digitales Input/Output Modul,Modul des Ethernets I O |

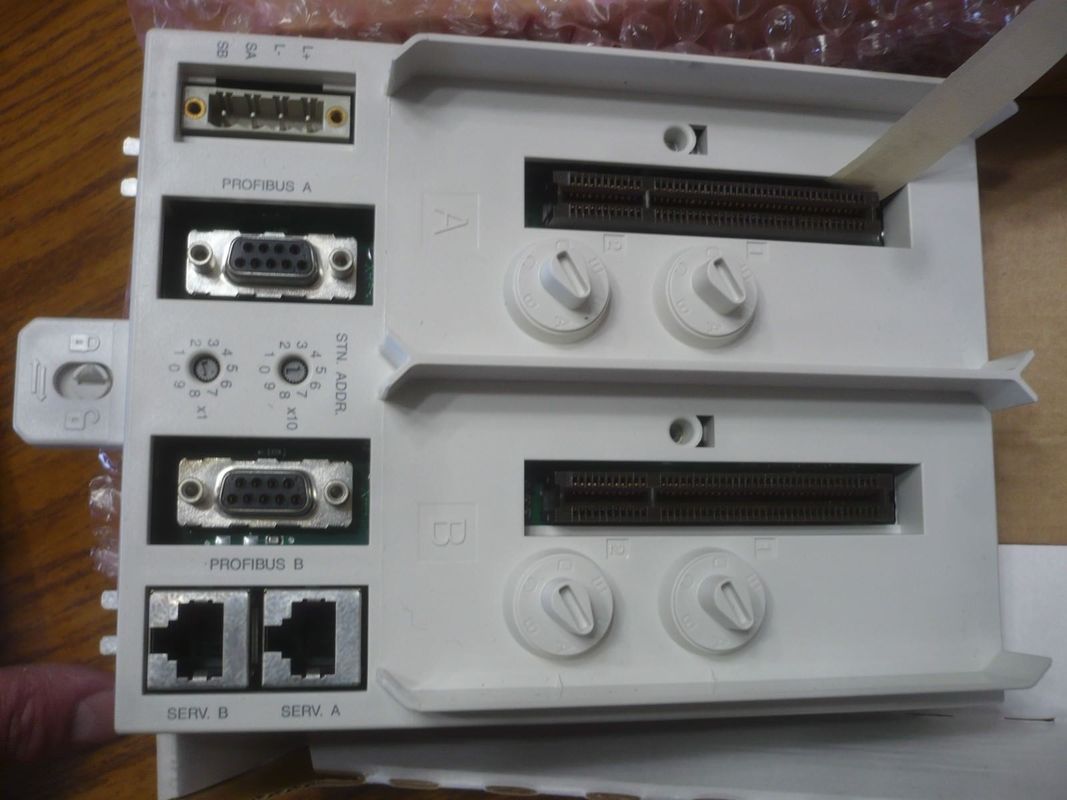

Neue ABB-Befestigungsplatte TU847 3BSE022462R1 S800 Input-/Outputmodul-Beendigungs-Einheit
Beschreibung von TU847
Das TU847 ist eine Modulbeendigungseinheit (MTU) für überflüssige Konfiguration der FeldKommunikationsschnittstelle CI840/CI840A. Das MTU ist eine passive Einheit, die Verbindungen für Stromversorgung, elektrischen ModuleBus, zwei CI840/CI840A und zwei Drehschalter für hat Einstellungen der Stationsadresse (0 bis 99). Ein ModuleBus optisches Port-TB842 kann an TU847 über TB806 angeschlossen werden.
Vier mechanische Schlüssel, zwei für jede Position, sind an konfiguriert dem MTU für die rechten Arten von Modulen gewöhnt. Jeder Schlüssel hat sechs Positionen, der eine Gesamtanzahl von 36 verschiedenen Konfigurationen gibt. TU846/TU847 muss Raum nach links zwecks entfernt werden. Kann nicht durch die angewendete worden Energie ersetzt werden. TU847 ist auch in einer konformen Version G3s (TU847Z) verfügbar.
Allgemeine Informationen
Protokoll | Modulebus ABBS |
Artikelzahl | 3BSE022462R1 |
Vorlagen- oder Sklaven | Nicht anwendbar |
Modulredundanz | Ja |
Heißes Tauschen | Nein |
Art | Überflüssiges CI840/CI840A, einzelnes Input/Output |
Leistungsaufnahme | 24 v-DC. (19,2 - 30 V) |
Montage | Vertikal oder horizontal |
Ausführliche Daten
Verbindungsstück | PROFIBUS. Verbindungsstück DSUB9 Service-Häfen: Verbindungsstück RJ45 |
24 v-Verbrauchsart. | N/A |
Gegenwärtige Verteilung ModuleBus | Maximum 5 V 1,5 A Maximum 24 V 1,5 A |
Mechanische Schlüssel | 36 verschiedene Kombinationen |
Annehmbare Drahtgrößen | 0.25 - 2.5mm2, AWG-LEHRE 24 - 14 Empfohlenes Drehmoment: 0,5 - 0,6 Nanometer Abstreifende Länge: 6-7.5 Millimeter, 0.24-0.30 Zoll |
Bewertete Isolierungsspannung | 50 V |
Dialektische Prüfspannung | Wechselstrom mit 500 V |
Kommunikationen
Modell nein. | Protokoll | Vorlagen- oder Sklaven |
CI801 | PROFIBUS DP-V1 | Sklave |
CI840A | PROFIBUS DP-V1 | Sklave |
CI853 | COMLI und MODBUS RTU | Master/Slave |
CI854B | PROFIBUS DP-V1 | Meister |
CI855 | MasterBus 300 ABBS | Meister |
CI856 | INPUT/OUTPUT S100 ABBS | Meister |
CI857 | INSUM ABBS | Meister |
CI858 | DriveBus ABBS | Meister |
CI860 | GRUNDLAGE Fieldbus HSE | Master/Slave |
CI865 | Satt ABBS Input/Output | Meister |
CI867 | MODBUS TCP | Master/Slave |
CI868 | Iec 61850 | Master/Slave |
CI869 | Advant Fieldbus 100 ABBS | Sklave |
CI871 | PROFINET IO | Meister |
CI873 | Ethernet IP/DeviceNet | Meister |
TB820V2 | Modulebus ABBS | Sklave |
TB825 (in mehreren Betriebsarten) | Modulebus ABBS | Sklave |
TB826 (Monomode-) | Modulebus ABBS | Sklave |
TB840A | Modulebus ABBS | Sklave |
TB842 | Modulebus ABBS | Nicht anwendbar |
TU807 | Modulebus ABBS | Nicht anwendbar |
TU840 | Modulebus ABBS | Nicht anwendbar |
TU841 | Modulebus ABBS | Nicht anwendbar |
TU846 | Modulebus ABBS | Nicht anwendbar |
TU847 | Modulebus ABBS | Nicht anwendbar |
TU848 | Modulebus ABBS | Nicht anwendbar |
TU849 | Modulebus ABBS | Nicht anwendbar |
Umweltsmäßig und Bescheinigung
Temperatur, Betrieb | 55° C (131° F) horizontales angebracht. Vertikale 40° C (104° F) brachte an |
Temperatur, Lagerung | -25° C (- 13° F) zu +70° C (158° F) |
Ausrüstungsklasse | Klasse 1 entsprechend Iec 60536; (Erde geschützt) |
Eintrittschutz | IP20 entsprechend Iec 529, (Iec 144) |
CE-Kennzeichnung | Ja |
Elektrische Sicherheit | cULus |
Gefährlicher Standort | cULus gefährliche Zone 2, ATEX-Zone 2 Standort-Class1 |
Marinezertifikate | ABS, BV, DNV-GL, LR, RS, CCS |
RoHS-Befolgung | En-50581:2012 |
WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Eigenschaften und Nutzen
Maße
Höhe | 186 Millimeter (7.32") einschließlich Klinke |
Breite | 124 Millimeter (4.88") |
Tiefe | 47 Millimeter (1.85") |
Gewicht (einschließlich Basis) | 0,5 Kilogramm (1,1 lbs.) |
