Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Input-/Outputmodul | Modell NEIN.: | BC810K02 |
|---|---|---|---|
| Artikelzahl: | 3BSE031155R1 | Redundanz: | Ja |
| Hohe Integrität: | Ja | Leistung: | Heißes Tauschen stützte sich |
| Art der Leistungsaufnahme +24 V/maximales: | 50 MA typisch (70 MA maximal) | Verlustleistungsart.: | 1,2 W typisch |
| Markieren: | Modul des Ethernets I O,Module plc I O |
||

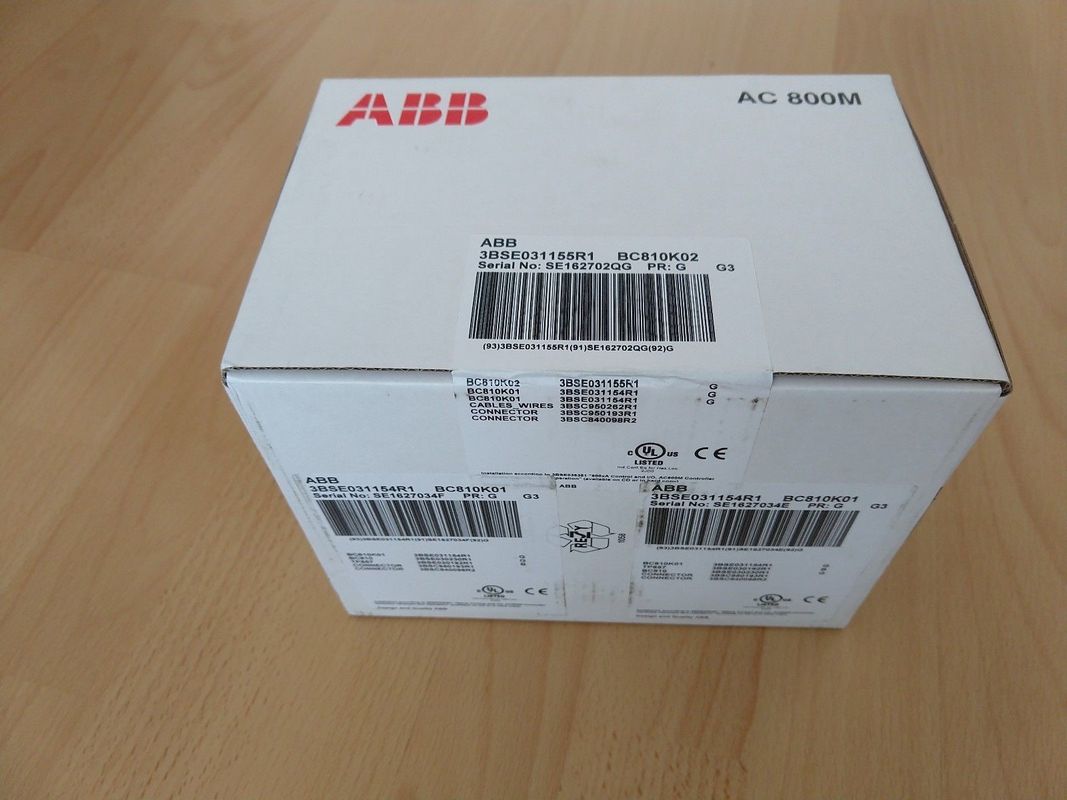

Prüfer BC810K02 ABB AC800M Input-/Outputmodul MODUL-3BSE031155R1 NEU im Kasten
Beschreibung von BC810K02
Die Einheit BC810 besteht aus zwei grundlegenden Teilen: Brett der Grundplatte (TP857) und der Stromversorgung/der Logiks. Die Grundplatte ist, wo die Verbindungsstücke zum CEX-Bus und zur Aussenbord-Stromversorgungsanlage liegen. Sie wird zur Hutschiene durch Metallteile der Wohnung geerdet. Das Brett trägt auch die Aussenbord-Stromversorgungsanlage Abstimmungsdiode und die Sicherung. Das Stromversorgungs- und Logikbrett enthält den +3,3 v-Konverter, Logik, Fahrer für CEX-Busverbindung und das Verbindungsstück für Verbindungskabel.
BC810 kann mit PM861A, PM862, PM864A, PM865, PM866, PM866A und PM867 verwendet werden.
In einem völlig überflüssigen System mit zwei verbundenen BC810 und Primär-/Ersatz-CPU-Paaren, der on-line-Ersatz der Unterstützungs BC810 der CPU-Grundplatte, ohne den CEX-Verkehr zu stören. Wenn das BC810 ersetzt werden muss, wird aller Verkehr zum verbundenen CEX-Segment gestoppt.
Der CEX-Bus wird für die Erweiterung der BorddFV-Anschlüsse mit Kommunikationsschnittstelleneinheiten benutzt. Es ist auch möglich, überflüssige Kommunikationsschnittstellen auf dem CEX-Bus zu benutzen. Die CEX-Bus-Verbindungseinheit BC810 wird benutzt, um die Verfügbarkeit auf dem CEX-Bus zu erhöhen, indem man ihn in unterschiedliche Segmente unterteilt. Dieses verbessert die Verfügbarkeit in den Systemen mit überflüssigen Kommunikationsschnittstellen.
Allgemeine Informationen
| Artikelzahl | 3BSE031155R1 (BC810K02) |
| Redundanz | Ja |
| Hohe Integrität | Ja |
| Leistung | Heißes Tauschen stützte sich |
Ausführliche Daten
| Stromversorgung | Input kennzeichnete L+ und L 24 V nominal, Veränderung zwischen 19,2 DC V und 30 V DC. |
| Art der Leistungsaufnahme +24 V/maximales | 50 MA typisch (70 MA maximal) |
| Verlustleistungsart. | 1,2 W typisch |
Kommunikationen
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (für PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (für PM867) | PM891K01 | PM891K02 |
Umweltsmäßig und Bescheinigung
| Temperatur, Betrieb | +5 bis °C +55 (+41 bis °F +131) |
| Temperatur, Lagerung | °C -40 bis +70 (- °F 40 bis +158) |
| Relative Luftfeuchtigkeit | 5 bis 95%, kondensationsfrei |
| Schutzklasse | IP20 entsprechend EN60529, Iec 529 |
| CE-Kennzeichnung | Ja |
| Elektrische Sicherheit | UL508 |
| Gefährlicher Standort | cULus Klasse 1, Zone 2, AEx Na IIC T4, ExnA IIC T4Gc X |
| Marinezertifikate | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS-Befolgung | En-50581:2012 |
| WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Eigenschaften und Nutzen
• Stützt überflüssige Kommunikationsschnittstelleneinheiten.
• Stützt on-line-Ersatz der CPU.
• Externe Stromversorgung.
• Stützt heißes Tauschen
Maße
| Höhe | 185 Millimeter (7,3 Zoll.) |
| Breite | 59 Millimeter (2,9 Zoll.) |
| Tiefe | 127,5 (5,0 Zoll.) |
| Gewicht | 1,5 Kilogramm (3,31 lbs) (Paket BC810K02) |
