| Produkt-Name: | ENDSTELLE | Modell NEIN.: | TU811V1 |
|---|---|---|---|
| Artikelzahl: | 3BSE013231R1 | Art: | Kompakt |
| Verbindung: | Klemmenblock | Kanäle: | 8 |
| Spannung: | 250V | Einzelnes/überflüssiges Input/Output: | Einzeln |
| Markieren: | Modul des Ethernets I O,Module plc I O |
||

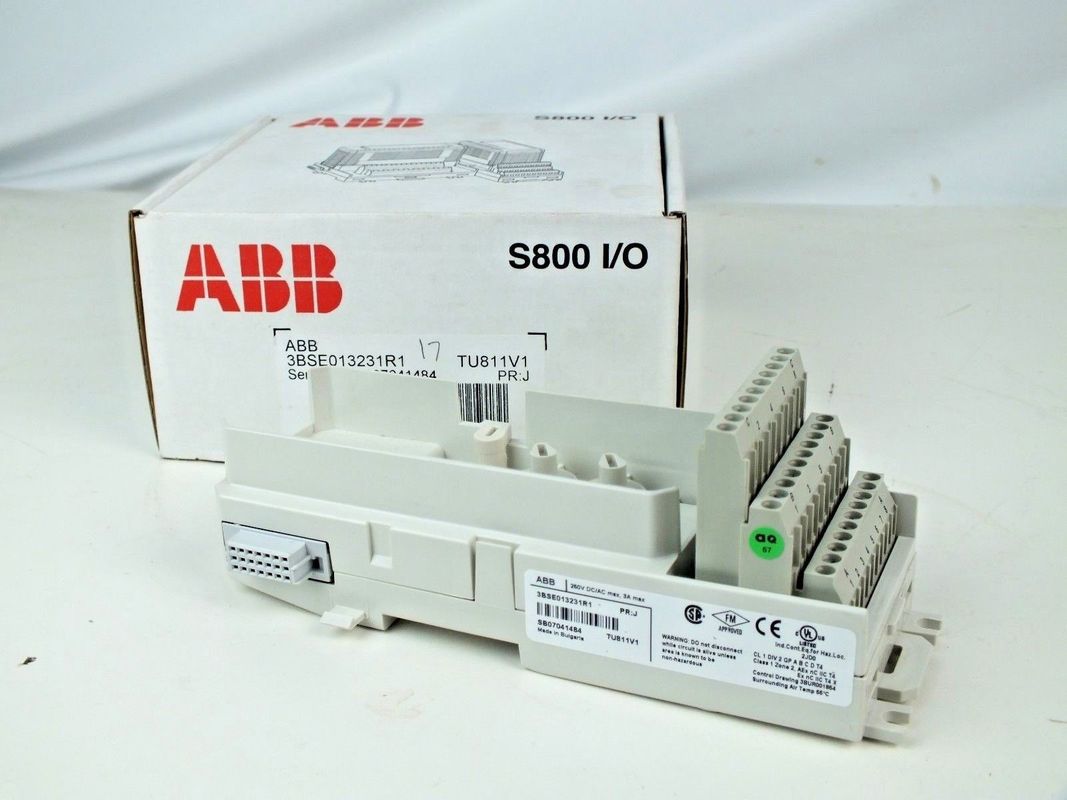

ABB neue 3BSE013231R1 S800 Vertrags-Modul-Beendigungs-Einheit Inputs/Output TU811V1, MTU, 250V
Beschreibung von TU811V1
Das TU811V1 ist eine 8 Vertragsmodul-Beendigungseinheit des Kanals 250 V (MTU) für das Input/Output S800. Das MTU ist eine passive Einheit, die für Verbindung der Feldverdrahtung zu den Input-/Outputmodulen benutzt wird. Es enthält auch ein Teil des ModuleBus.
Das MTU verteilt das ModuleBus auf das Input-/Outputmodul und auf das folgende MTU. Es erzeugt auch die korrekte Adresse zum Input-/Outputmodul, indem es die abgehenden Positionssignale auf das folgende MTU verschiebt.
Zwei mechanische Schlüssel werden verwendet, um das MTU für verschiedene Arten von Input-/Outputmodulen zu konfigurieren. Dieses ist nur eine mechanische Konfiguration und es beeinflußt nicht die Funktionalität des MTU oder des Input-/Outputmoduls. Jeder Schlüssel hat sechs Positionen, der eine Gesamtanzahl von 36 verschiedenen Konfigurationen gibt.
Eigenschaften und Nutzen
Allgemeine Informationen
| Artikelzahl | 3BSE013231R1 |
| Art | Vertrag |
| Verbindung | Verteiler |
| Kanäle | 8 |
| Spannung | 250 V |
| Montage | Beide Richtungen |
| Befestigung des Details | Horizontale 55 Cº (°F 131) Vertikale 40 ºC (°F 104) |
| Gebrauch mit Input/Output | DI820, DI821, DO820 und DO821 |
| Einzelnes/überflüssiges Input/Output | Einzeln |
Ausführliche Daten
| Maximaler Strom pro Ein-/Ausgabekanal | 3 A |
| Annehmbare Drahtgrößen | Körper: 0,2 - 4 mm2 Angeschwemmt: 0,2 - 2,5 mm2, AWG-Lehre 24 - 12 Empfohlen drehen Sie 0,5 - 0,6 Nanometer Abstreifende Länge: 7 Millimeter |
| Dielektrische Prüfspannung | 2000 v-Wechselstrom. |
INPUT-/OUTPUTmtu-ENDSTELLE
| Name | Art | Verbindung | Kanäle | Spannung | Montage |
TU810V1 | Vertrag | Verteiler | 16 | 50 V | Beide Richtungen |
| TU811V1 | Vertrag | Verteiler | 8 | 250 V | Beide Richtungen |
| TU812V1 | Vertrag | Stift 25 D-Vor | 16 | 50 V | Beide Richtungen |
| TU813 | Vertrag | Falzschnappverbindungsstück | 8 | 250 V | Beide Richtungen |
| TU814V1 | Vertrag | Falzschnappverbindungsstück | 16 | 50 V | Beide Richtungen |
| TU818 | Vertrag | Verteiler | 32 | 50 V | Beide Richtungen |
| TU819 | Vertrag | Stift 25 D-Vor | 32 | 50 V | Beide Richtungen |
| TU830V1 | Ausgedehnt | Verteiler | 16 | 50 V | Beide Richtungen |
| TU831V1 | Ausgedehnt | Verteiler | 8 | 250 V | Beide Richtungen |
| TU833 | Ausgedehnt | Falzschnappverbindungsstück | 16 | 50 V | Beide Richtungen |
| TU834 | Ausgedehnt | Verteiler | 8 | 50 V | Beide Richtungen |
| TU835V1 | Ausgedehnt | Verteiler | 8 | 50 V | Beide Richtungen |
| TU836V1 | Ausgedehnt | Verteiler | 8 | 250 V | Beide Richtungen |
| TU837V1 | Ausgedehnt | Verteiler | 8 | 250 V | Beide Richtungen |
| TU838 | Ausgedehnt | Verteiler | 16 | 50 V | Beide Richtungen |
| TU839 | Ausgedehnt | Verteiler | 8 | 250 V | Beide Richtungen |
| TU842 | Überflüssig | Verteiler | 16 | 50 V | Horizontal |
| TU843 | Überflüssig | Verteiler | 16 | 50 V | Vertikale |
| TU844 | Überflüssig | Verteiler | 8 | 50 V | Horizontal |
| TU845 | Überflüssig | Verteiler | 8 | 50 V | Vertikale |
| TU850 | Ausgedehnt | Verteiler | 16 | 50 V | Beide Richtungen |
| TU851 | Ausgedehnt | Verteiler | 16 | 250 V | Beide Richtungen |
| TU852 | Überflüssig | Stift 25 D-Vor | 16 | 50 V | Horizontal |
| TU854 | Überflüssig | Stift 25 D-Vor | 16 | 50 V | Horizontal |
| TU890 | Vertrag | Verteiler | 8 | 24 V | Horizontal |
| TU891 | Vertrag | Verteiler | 8 | 24 V | Horizontal |
Umweltsmäßig und Bescheinigung
| E-Zeichen | Ja |
| Elektrische Sicherheit | IEC 61131-2, UL 508 |
| Marinebescheinigung | ABS, BV, DNV-GL, LR, RS, CCS |
| Schutzbewertung | IP20 entsprechend Iec 60529 |
| Ätzende Atmosphäre ISA-S71.04 | G3 |
| Klimatische Betriebsbedingungen | 0 bis °C +55 (Lagerung -40 bis +70 °C), RH=5 bis 95% keine Kondensation, IEC/EN 61131-2 |
| Verschmutzungsgrad | Grad 2, Iec 60664-1 |
| Mechanische Betriebsbedingungen | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Überspannungskategorien | IEC/EN 60664-1, EN 50178 |
| Ausrüstungsklasse | Klasse I entsprechend Iec 61140; (Erde geschützt) |
| RoHS-Befolgung | En-50581:2012 |
| WEEE-Befolgung | DIRECTIVE/2012/19/EU |
Maße
| Höhe | 170 Millimeter (6,7 Zoll.) einschließlich Klinke |
| Breite | 64 Millimeter (2,52 Zoll.) einschließlich Verbindungsstück, Rand 58,5 Millimeter (2,3 Zoll.) zu umranden installiert |
| Tiefe | 64 Millimeter (2,52 Zoll.), einschließlich Anschlüsse |
| Gewicht | 0,17 Kilogramm (0,37 lbs) |
