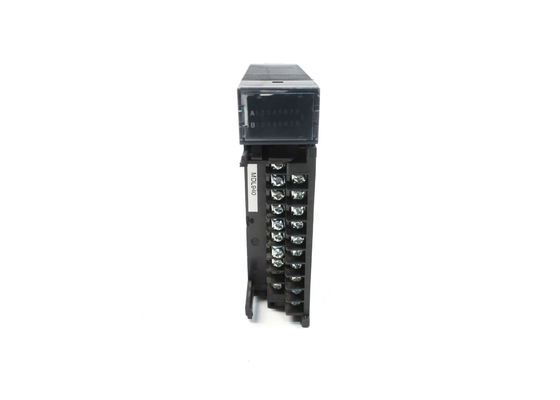

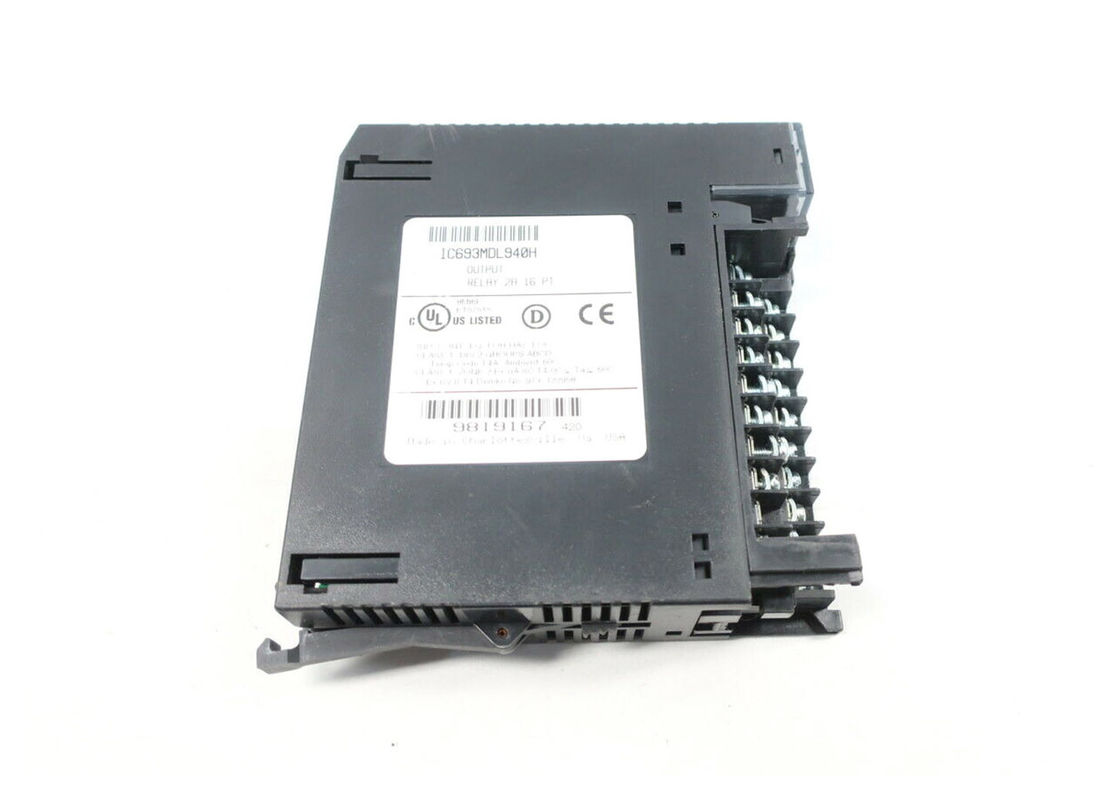

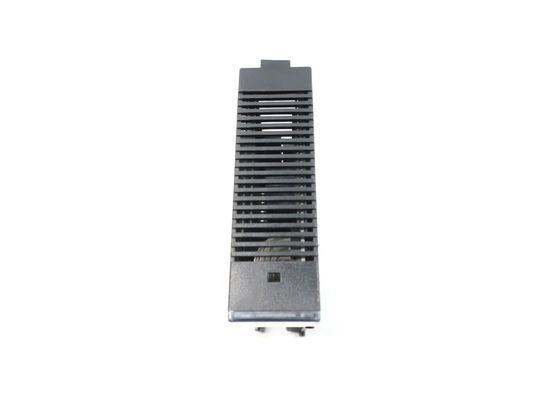

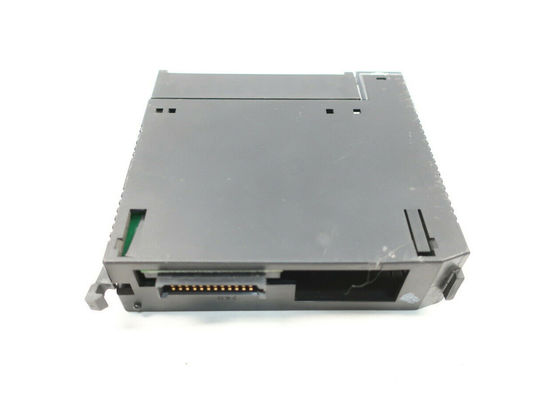

IC693MDL940 Ausgabemodul, Spannungsbereich von 5V zu 30V DC, Frequenzbereich von 50Hz zu 60Hz
Produktdetails:
| Herkunftsort: | USA |
| Markenname: | GE |
| Modellnummer: | IC693MDL940 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Neu im ursprünglichen Kasten |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100 |
|
Detailinformationen |
|||
| Marke: | Ge | Modell: | IC693MDL940 |
|---|---|---|---|
| Herkunft: | USA | Serie: | Serie 90-30 |
| Produkttyp: | Relaisausgabe-Modul | Stromspannung: | 120/240 Volt AC |
| Relais: | 2 Ampere | Temperatur: | 0-60 Grad Celsius |
| Isolation: | 1500 Volt | Maximale Last: | 4 Ampere maximal |
| AN/AUS-Antwort: | 15 Millisekunden | Anfangs-Leistungsaufnahme: | 7 Milli-Amperes |
| Hervorheben: | Programmierbarer Prüfer der Logik-30VDC,150Hz gab Simulator-Modul ein,analoge gegenwärtige Eingabeeinheit 250Ohms |
||
Produkt-Beschreibung
IC693MDL940 Ausgangsmodul, Spannungsbereich von 5V bis 30V Gleichspannung, Frequenzbereich von 50Hz bis 60Hz
Technische Informationen
| Rated Voltage | 24 Volt Gleichstrom, 120/240 VAC (Nennwert - für Ausnahmen siehe folgende Tabelle) |
| Betriebsspannung |
5 bis 30 Volt Gleichstrom 5 bis 250 VAC, 50/60 Hz |
| Ausgänge pro Modul | 16 (vier Gruppen von jeweils vier Ausgängen) |
| Isolierung: | |
| Feld zum Hintergrund und zum Boden |
250 VAC kontinuierlich; 1500 VAC für 1 Minute |
| Von Punkt zu Punkt | 250 VAC kontinuierlich; 1500 VAC für 1 Minute |
| Höchstlast |
2 Ampere Höchstlast für den Piloten pro Ausgang 4 Ampere Höchstlast pro gemeinsamer Höchstens 16 Ampere pro Modul |
| Mindestlast | 10 mA |
| Maximaler Einbruch | 5 Ampere |
| Zu der Zeit der Reaktion | Maximal 15 ms1 |
| Ausgeschaltete Reaktionszeit | Maximal 15 ms1 |
| Stromverbrauch, alle Ausgänge eingeschaltet | 7mA vom 5-Volt-Bus auf der Rückseite 135mA vom Relais 24V-Bus auf der Rückseite |
| 1 Bei Verwendung dieses Moduls mit Gleichstromversorgung IC695PSD040 oder PSD140Es sind besondere Vorsichtsmaßnahmen zu treffen, da Abfälle in der Quellspannung von diesem Modul beobachtet werden und zu Abfällen des Relais führen können.. | |
Über
Das IC693MDL940 Modul ist ein von GE Fanuc hergestelltes Relais-Ausgangsmodul. Es ist eine 16-Punkte-Ausgangsmodulvariante mit einer Nennspannung von 120/240 Volt AC.Es ist ein Modul der Serie 90-30, das zur Steuerung von Ausgangslasten verwendet wirdEs verfügt über eine Ausgangsschaltkapazität von 2 Ampere Relaisstrom. Es gibt 4 Gruppen von jeweils 4 Ausgangsstellen. Jede dieser 4 Gruppen hat ein gemeinsames Leistungsausgangsgerät.Diese industrielle Relais-Einheit steuert eine Vielzahl von Lastgeräten einschließlich MagnetenDas IC693MDL940-Modul kann 15 Bits an Ausgangsdaten aus der CPU des Hostcontrollers verarbeiten.Es kann mit der Proficy Machine Edition Konfigurationssoftware konfiguriert werdenDer Relaiskreislauf wird durch die Rückseite mit einer 24-Volt-Gleichstromquelle versorgt.
Das IC693MDL940-Modul hat eine kompakte Größe und eine geringe Auslastung.Die maximale Betriebstemperatur darf bei normalen Betriebsbedingungen 60 °C nicht überschreiten.Das IC693MDL940-Modul verfügt über eine Isolierung von 1500 Volt zwischen Feldseite und Logikseite und 500 Volt Isolierung zwischen Gruppen.Das Relais-Ausgangsmodul kann eine maximale Last von 4 Ampere maximalen Strom pro gemeinsamenDer minimale Gesamtlaststrom beträgt 10 Ampere und der maximale Einschlagstrom 5 Ampere. Die Eins- und Ausschaltzeit des Moduls beträgt 15 Millisekunden.Der ursprüngliche Stromverbrauch des Moduls beträgt 7 Milliampere mit 5 Volt Gleichspannung vom Bus auf der Rückseite, und es ist 135 Milliampere mit 24 Volt Gleichspannung aus dem Bus auf dem Hintergrund.
- Frage: Was ist ein IC693MDL940?Das IC693MDL940 ist ein 2 Ampere Relais-Ausgangsmodul für die GE Fanuc Serie 90-30. Es bietet 16 normal geöffnete Relais-Schaltkreise zur Steuerung der vom Benutzer bereitgestellten Ausgangsbelastungen.
- Frage:Wie hoch ist die Ausgangsschaltkapazität für jede Schaltung?Antwort:Zwei Ampere.
- Frage:Was können die Relais-Ausgänge kontrollieren?Antwort:Sie steuern Motorstarter, Magnetvorrichtungen und Anzeigen.
- Frage:Welche Energie verbraucht der IC693MDL940?Antwort:Die Stromversorgung des IC693MDL940 muss vom Benutzer erfolgen und entweder Wechselstrom oder Gleichstrom sein.
- Frage:Gibt es Sicherungen auf diesem Modul?Antwort:- Nein.
- Frage:Was ist die Nennspannung für IC693MDL940?Antwort:24 Volt Gleichstrom oder 120/240 Volt Wechselstrom
- Frage:Wie hoch ist die Betriebsspannung für IC693MDL940?Antwort:5 bis 30 Volt Gleichstrom oder 5 bis 250 Volt Wechselstrom, 50/60 Hz
- Frage:Was sollte ich tun, wenn mein IC693MDL940 nicht ordnungsgemäß funktioniert?Antwort:Das Produkt kannReparaturwenn Ihr IC693MDL940 nicht ordnungsgemäß funktioniert,
Weitere Informationen zum Relais-Ausgang IC693MDL940Modul der GE 90-30 Serie, siehe Datenblatthandbuch.
