| Marke: | GE Fanuc | Modell: | IC693ALG442 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Produkt-Art: | Kombinations-Modul |
| Zahl von Kanälen: | 6 | Zahl von Ertrag: | 2 |
| Zahl von Input: | 4 | Zahl von Anschlussleiste-Anschlüssen: | 20 |
| Nennspannung: | 24 Volt DC | Ausgangsstrom: | 0 bis 20 Milli-Amperes, 4 bis 20 Milli-Amperes |
| Hervorheben: | Programmierbarer Prüfer der Logik-30VDC,150Hz gab Simulator-Modul ein,analoge gegenwärtige Eingabeeinheit 250Ohms |
||

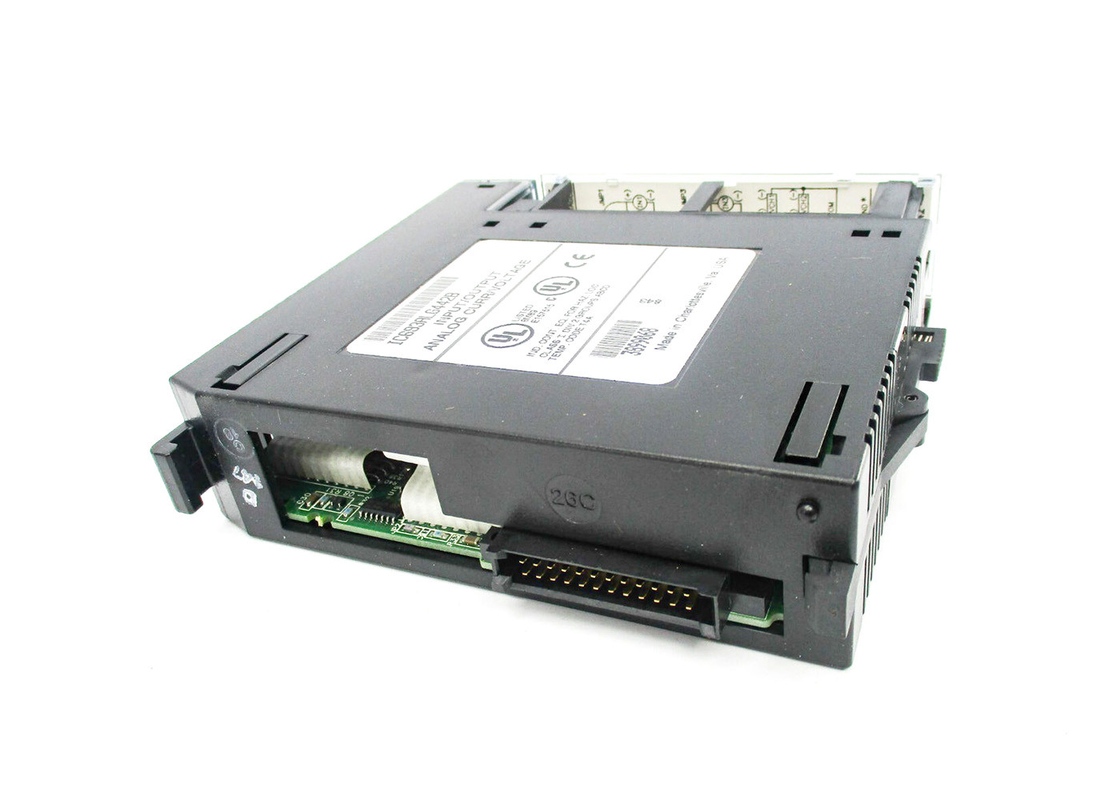

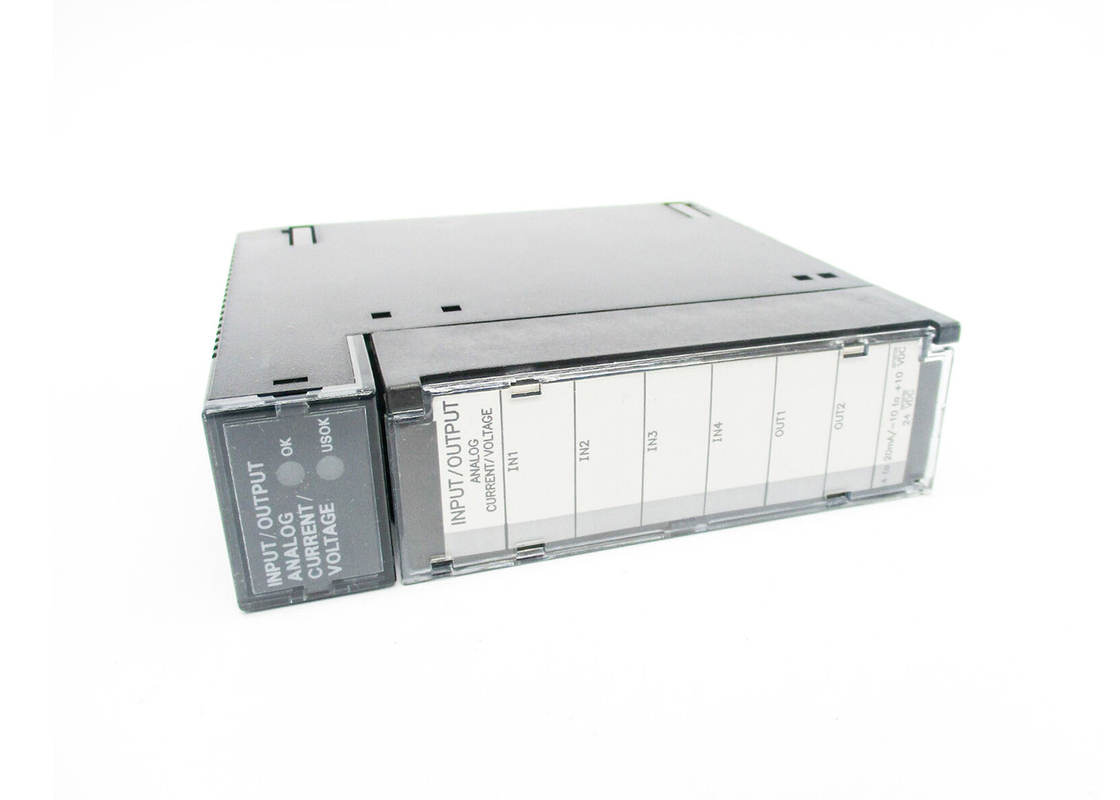

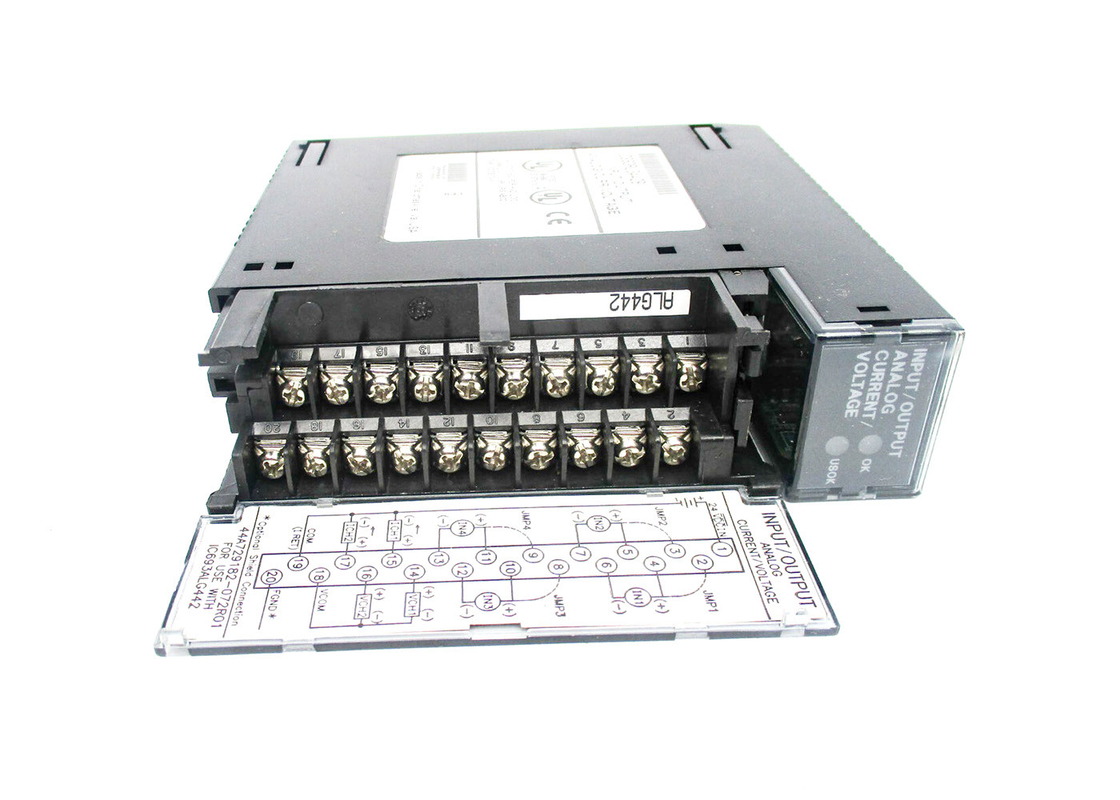

Das GE Fanuc IC693ALG442 ist ein analoges E/A-Modul der SPS-Systeme der Serie 90-30 von GE Fanuc.Es hat vier Eingangs- und zwei Ausgangskanäle.Die Stromversorgung für dieses Modul ist die typische +5 VDC-Versorgung von der CPU mit einem maximalen Strom von 95 mA und einer externen Versorgung kombiniert.Die externe Stromversorgung für dieses Modul hat einen typischen Wert von 24 VDC, kann aber zwischen 20 und 30 VDC variieren.Warnung: Das Anschließen dieses Moduls an eine Grundplatte bei eingeschaltetem Strom ist gefährlich und kann die Komponenten des Systems beschädigen.Dieses Modul muss in einem Metallgehäuse mit externer Verdrahtung installiert werden.
Es gibt sechs Arten von E/A-Modulen für die Serie 90-30 von GE Fanuc SPS.Dies sind entweder diskrete oder analoge Module.Im Allgemeinen können analoge Module nur vom Typ analoger Eingang oder nur analoger Ausgang sein oder eine Kombination aus Eingangs- und Ausgangskanälen haben.Dieser Modultyp ist ein kombinierter Eingang/Ausgang.Daten in %AI und %AQ zeichnen analoge Werte auf, die von der SPS verwendet werden.Die Anzahl der Module, die auf einem System installiert werden können, hängt von den verfügbaren %AI-, %AQ- und %I-Referenzen ab.Diese Referenzen sind bei jedem CPU-Typ unterschiedlich.Das analoge E/A-Modul IC693ALG442 von GE Fanuc versorgt die SPS mit einer Reihe von Statusinformationen, einschließlich Zustand des Moduls, Erkennung eines Drahtbruchs oder einer Überlastung im Ausgangsmodus, sehr niedriger oder hoher Status der Eingangskanäle und Status der Stromversorgung des Moduls.
| Anzahl der Kanäle: | Ausgang: 2 single-ended;Eingang: 4 differentiell |
| Spannungsausgangsbereich: | 0 bis +10 V (unipolar) oder -10 bis +10 V (bipolar) |
| Stromausgangsbereich: | 0 bis 20 mA oder 4 bis 20 mA |
| Aktualisierungsrate: | 4 ms (alle Kanäle) |
| Maximale Ausgangslast: | 5mA |
| Energieverbrauch: | 95 mA vom +5-V-Bus oder 129 mA von der +24-V-Verbraucherversorgung |
| Leistungsanforderungen | |
| Bereich der externen Versorgungsspannung | 20 bis 30 VDC (24 VDC typisch) |
| Stromversorgungsunterdrückungsverhältnis |
Strom: 5 μA/V (typisch), 10 μA/V (maximal) Spannung: 25 mV/V (typisch), 50 mV/V (maximal) (Gemessen durch Variieren von VUSER von 24 VDC auf 30 VDC) |
| Spannungswelligkeit | 10% |
| Energieverbrauch | 95 mA von der internen +5-VDC-Versorgung, 150 mA von der externen +24-VDC-Versorgung |
| Aktualisierungsrate | Aktualisierungsrate: 3 ms |
| Isolierung, Feld zur Backplane (optisch) und zur Rahmenmasse | 250 VAC kontinuierlich;1500 VAC für 1 Minute |
| Analoge Ausgänge | Zwei, Single-Ended |
| Analoger Stromausgang | |
| Ausgangsbereiche | 0 bis 20 mA, 4 bis 20 mA |
| Auflösung |
0 bis 20 mA: 0,6 μA (1 LSB = 0,6 μA) 4 bis 20 mA: 0,5 μA (1 LSB = 0,5 μA) |
| Absolute Genauigkeit1,5 |
±0,1 % des Skalenendwerts bei 25 °C (77 °F), typisch ±0,25 % des Skalenendwerts bei 25 °C (77 °F), maximal ±0,5 % des Skalenendwerts über den Betriebstemperaturbereich (maximal) |
| Maximale Konformitätsspannung | VUSER –3 V (Minimum) bis VUSER (Maximum) |
| Benutzerbelastung | USER = 20 V, maximal 1350Ω bei VUSER = 30 V) |
| Ausgangslastkapazität | 2000 pF (maximal) |
| Ausgangslastinduktivität | 1 Std. (maximal) |
| Analoger Spannungsausgang | |
| Ausgangsbereiche | -10 bis +10 V (bipolar), 0 bis +10 V (unipolar) |
| Auflösung |
–10 V bis +10 V: 0,3125 mV (1 LSB = 0,3125 mV) 0 bis +10 V: 0,3125 mV (1 LSB = 0,3125 mV) |
| Absolute Genauigkeit2,5 |
±0,25 % des Skalenendwerts bei 25 °C (77 °F), typisch ±0,5 % des Skalenendwerts bei 25 °C (77 °F), maximal ±1,0 % des Skalenendwerts über den Betriebstemperaturbereich (maximal) |
| Ausgabe laden | 5 mA (2 K Ohm Mindestwiderstand) |
| Ausgangslastkapazität | 1 μF (maximale Kapazität) |
| Analoge Eingänge | Vier, Differential |
| Analoger Stromeingang | |
| Eingabebereiche | 0 bis 20 mA, 4 bis 20 mA, 4 bis 20 mA Erweitert |
| Auflösung | 5 μA (1 LSB = 5 μA) |
| Absolute Genauigkeit3, |
± 0,25 % des Skalenendwerts bei 25 °C (77 °F) ±0,5 % des Skalenendwerts über den angegebenen Betriebstemperaturbereich |
| Linearität | <1 LSB |
| Gleichtaktspannung | 200 VDC (maximal) |
| Gleichtaktunterdrückung | >70 dB bei DC;>70 dB bei 60 Hz |
| Cross-Channel-Ablehnung | >70 dB von DC bis 1 kHz |
| Eingangsimpedanz | 250 Ω |
| Antwort des Eingangsfilters | 38 Hertz |
