Beschreibung des Produkts

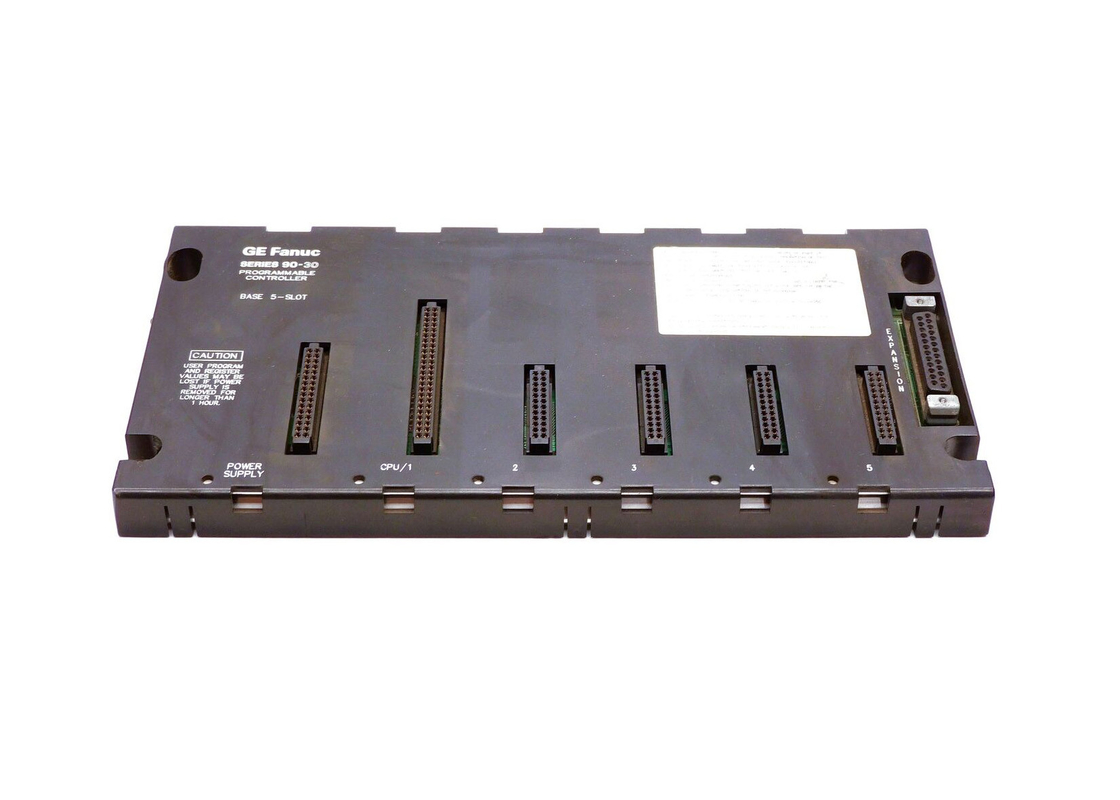

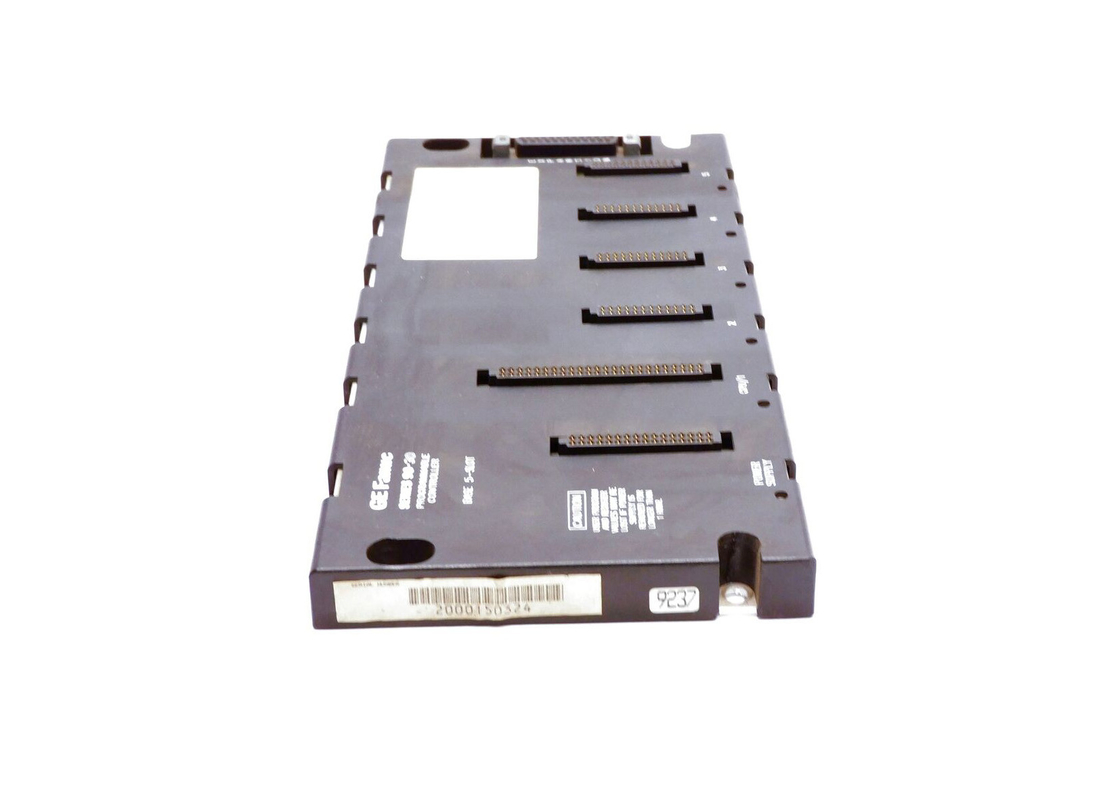

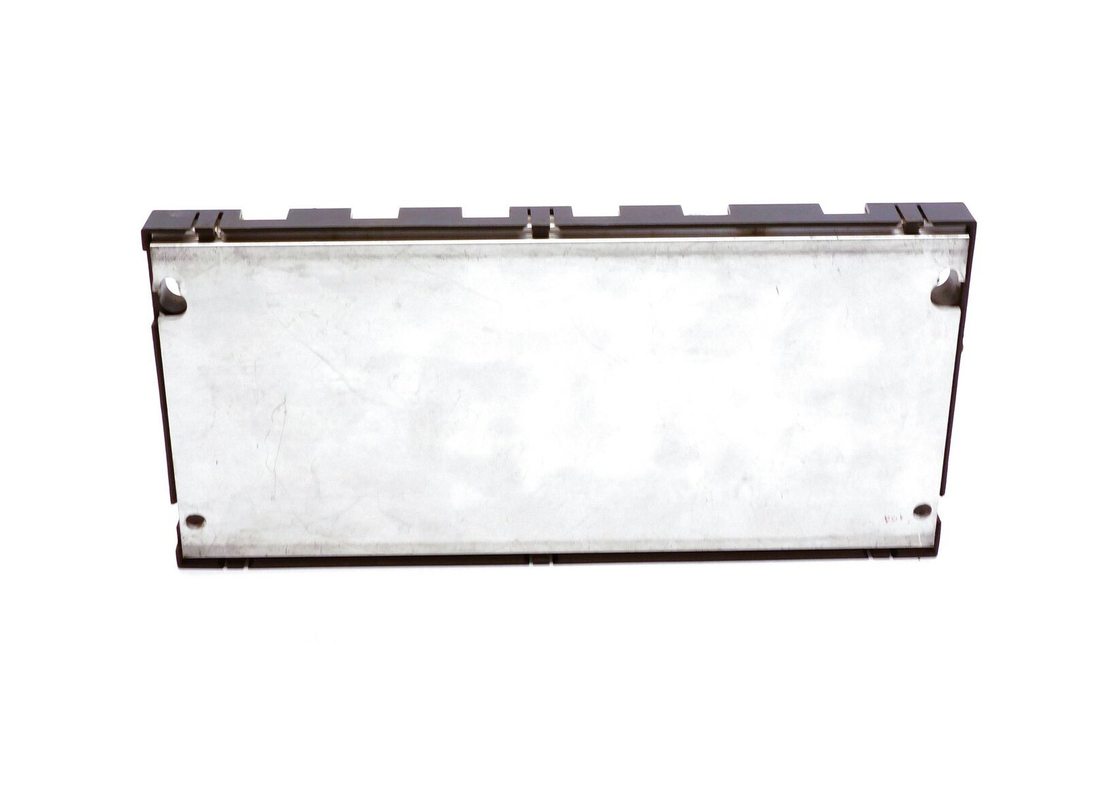

Der GE Fanuc IC693CHS397 ist eine 5-Steck-modulare CPU-Basisplatte.
Um die Basisplatte zu bedienen, müssen die Benutzer ein Netzteil in den linken Spalt anschließen.
Dieser Schlitz ist in Größe und Art einzigartig, da er nur ein Stromversorgungsmodul unterstützt.
Dieser Slot ist nicht nummeriert. In Slot 1 muss eine CPU oder ein spezielles Optionsmodul installiert werden. Ähnlich wie in Slot 2 ist dieser Slot in Größe und Art einzigartig.
insofern es nur ein CPU-Modul oder ein spezielles Optionsmodul unterstützen kann, z. B. einen FIP Remote I/O Scanner (IC693BEM330).
ist als CPU/1 gekennzeichnet.
Für alle Slots mit der Nummer 2 und mehr können Benutzer Optionsmodule oder E/A-Module installieren.Diese Schlitze sind von einzigartiger Größe und Art.
Die modulare CPU-Basisplatte kann Ausweitung und Remote-Basisplatten unterstützen.Daher, auf der rechten
Dies ist ein 25-Pin-D-Typ, der es Benutzern ermöglicht, sich entweder mit einem
Erweiterung oder Fernbedienung.
Wenn zusätzliche Funktionen gewünscht werden, kann der Benutzer sie unterbringen. Dies liegt daran, dass die CPU modular ist. Dies ermöglicht es dem Benutzer,
ersetzen oder in einen anderen Typ umwandeln.Für jedes System darf maximal eine CPU-Basisplatte verwendet werden.Alle zusätzlichen
Standardmäßig wird eine modulare CPU-Basisplatte wie der IC693CHS397 immer zugewiesen
Nummer 0.
Technische Spezifikation
| Modultyp: |
CPU-E/Ausgangsbasis |
| Basisplattenoption: |
Haupt (mit CPU-Slot) |
| Entfernung: |
N/A |
| Anzahl der Slots: |
5 |
| Abmessungen: |
10.43 x 5,12 x 5,59 Zoll. |
| Verwendete interne Leistung: |
270 mA @ 5 VDC |
Technische Informationen
Modulare CPU-Basisplatten
• Ein Stromversorgungsmodul muss in den linken Schlitz (der nicht nummeriert ist) dieser Basisplatten angeschlossen werden. Modul.
• Ein CPU-Modul (oder ein spezielles Optionsmodul) muss in der Ecke 1 dieser Unterplatten eingebaut werden.Slot 1 ist ein einzigartiger Größe und Typ, der nur ein CPU-Modul oder ein spezielles Optionsmodul wie den FIP Remote I/O Scanner (IC693BEM330) unterstützt. Schlitz 1 ist gekennzeichnet CPU/1.
• Slots mit Nummer 2 und höher sind von einzigartiger Größe und Art, die nur E/A oder Option unterstützen Module.
• Ausdehnungs- und Remote-Basisplatten werden unterstützt, so dass sich am rechten Ende der Basisplatte ein 25-poliger weiblicher D-Typ-Erweiterungsanschluss befindet, um mit einer Ausdehnungs- oder Remote-Basisplatte verbunden zu werden.
• Da die CPU modular ist, kann sie ersetzt oder in einen anderen Typ geändert werden, wenn zusätzliche Funktionen vorhanden sind Ich wünschte es.
• Wenn mehr als eine Basisplatte in einem System verwendet wird, kann nur eine CPU-Basisplatte pro System verwendet werden. Ein das System, Die Zusätzliche Einer muss sein entweder Erweiterung oder Fernbedienung Typen.
• Eine Modulär CPU Unterplatte ist immer zugewiesen, von Standardmäßig, Haltestelle Zahl 0.
