Produktdetails:
Zahlung und Versand AGB:
|
| Marke: | GE Fanuc | Modell: | IC693CHS398 |
|---|---|---|---|
| Reihe: | Reihe 90-30 | Produktart: | Expansions-Grundplatte |
| Anzahl der Steckplätze: | 5 | CPU-Verbindung: | Erfordert |
| Zahl von den CPUs gestützt: | 1 | Kompatible CPU-Systeme: | PLCs und PC mit Personal-Computerschnittstellen-Karten |
| Erdung: | Gemeindeland erfordert | Expansions-Verbindungsstück: | D-artige Buchse mit 25 Stiften |
| Hervorheben: | Programmierbarer Prüfer der Logik-30VDC,150Hz gab Simulator-Modul ein,analoge gegenwärtige Eingabeeinheit 250Ohms |
||

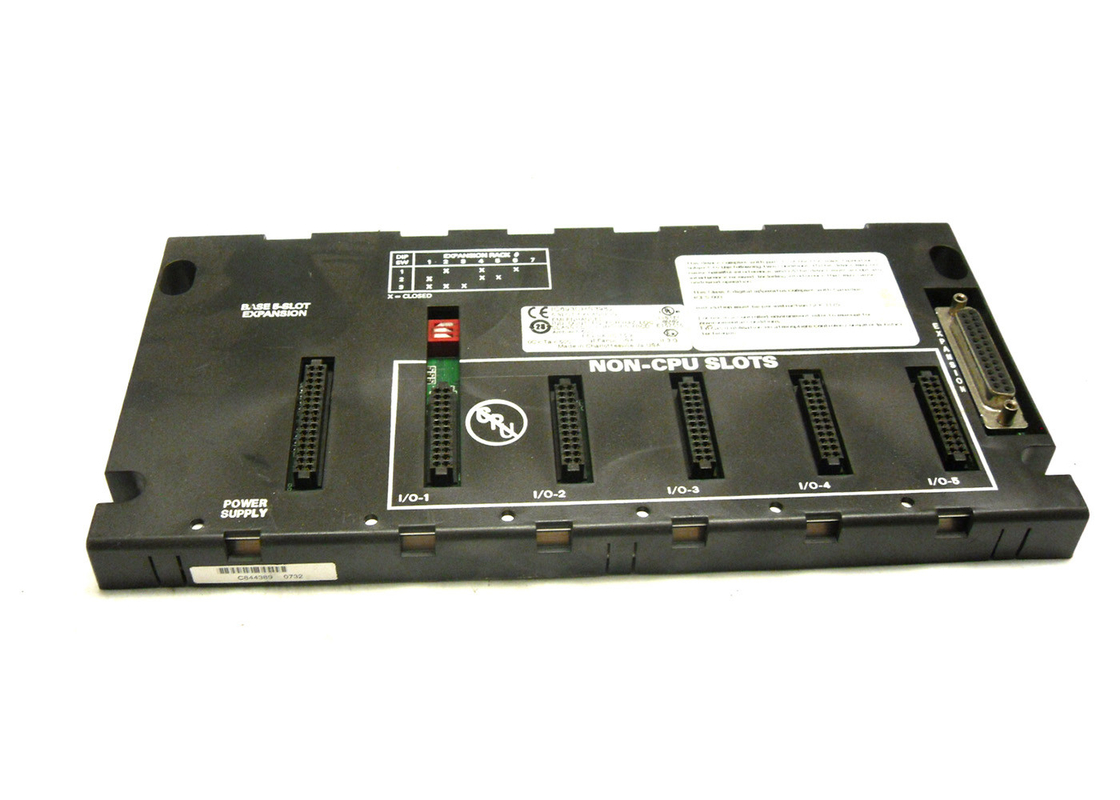

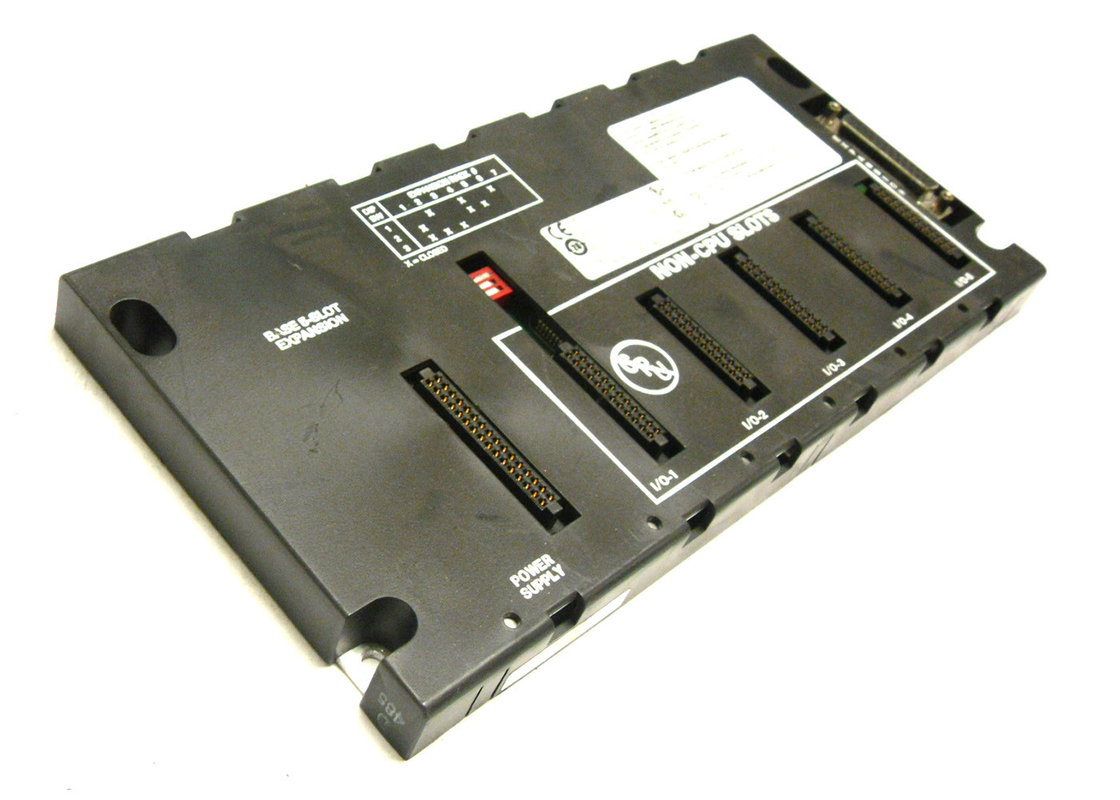

Der GE Fanuc IC693CHS398 ist eine 5-Steck-Erweiterungsscheibe. Dieses Gerät ist für die Verwendung mit dem Modul der GE-Serie 90-30 konzipiert.Zunächst einmal kann eine Remote-Basisplatte keine eigenständige Einheit sein.Stattdessen muss es mit einem System verbunden sein, das über eine CPU verfügt. Diese CPU kann Teil eines programmierbaren Logikcontrollers (PLC) sein oder in einem Personal Computer sein.Der PC muss eine Personal Computer Interface Card haben.Zweitens kann esnicht mehr als insgesamt 50 Fuß Verbindungskabel zwischen der CPU-Basisplatte und den Erweiterungs-Basisplatten.
Für die CPUs 331, 340 und 341 können maximal 4 Remote-Basisplatten verwendet werden.Für alle CPUs mit einer Nummer von 350 und mehr, beträgt die maximale Anzahl der Unterplatten 7. Die Fernrückfläche dieses Systems kann folgende Optionsmodule nicht unterstützen - PCM, CMM, ADC und BEM330.Sie müssen in eine CPU-Basisplatte montiert sein..Alle übrigen Optionsmodule und E/A-Module können in jede Art von Basisplatte montiert werden.
Fernbedienungsplatten haben die gleiche Größe wie Expansions-Bedienungsplatten.Auf jeder Fernbedienung an der rechten Seite befindet sich ein weiblicher 25-Pin-D-Typ-Erweiterungsanschluss. Jede 5-Slot-Fernsteckplatte verfügt über einen DIP-Schalter zur Auswahl der Racknummer.Es ist unerlässlich, dass alle Erweiterungsmodule an einen gemeinsamen Boden angeschlossen sind.
| Modultyp: | Erweiterungs-E/A-Basis |
| Basisplattenoption: | Erweiterung |
| Entfernung: | Bis zu 50 Fuß |
| Anzahl der Slots: | 5 |
| Abmessungen: | 10.43 x 5,12 x 5,59 Zoll. |
| Verwendete interne Leistung: | 170 mA @ 5 VDC |
• Es kannNicht mehr.als insgesamt 50 Fuß (15 Meter) Kabel, die die Ausbaubasisplatten und die CPU miteinander verbindenUnterlage.
• Eine Expansions-Basisplatte kann nicht allein stehen. Sie muss mit einem System verbunden sein, das eine CPU hat.Die CPU kann in einer SPS oder in einem PC mit einer PC-Schnittstellenkarte sein (siehe Kapitel11.)
• Die maximale Anzahl der pro System zulässigen Erweiterungsplatten hängt von der Art der CPU ab, mit der sie verwendet werden. Für CPUs 331, 340 und 341 beträgt die maximale Anzahl 4. Für CPUs mit einer Nummer von 350 und höher beträgt die maximale Anzahl7.
• Jede Ausbaubasis hat einen weiblichen 25-Pin-D-Typ I/O Bus-Erweiterungsanschluss mit bei Ihre Das ist richtig. Ende für Verbindung zu andere Unterlagen.
• ErhältlichinZweiVersionen;mit 5 Schlitzen(IC693CHS398)undmit 10 Schlitzen (IC693CHS392)
• EinErweiterungshintergrundnichtUnterstützungDieNach intelligentenAuswahlModule:PCM, ADC,BEM330,undDiese Module müssenseinmitinEinCPUUnterlage.Alle andere Eingang und Ausgang und Auswahl Module kann sein mit in alle Typ von - Das ist ein Rack.
• Alle Erweiterungsplatten müssen an einen gemeinsamen Boden angeschlossen sein (siehe Kapitel "Installation")Einzelheiten).
• Die Ausdehnungsplatten haben die gleiche physische Größe, verwenden dieselben Stromversorgungen. und Unterstützung Die Das gleiche. Eingang und Ausgang und Auswahl Module als Die Fernbedienung Unterlagen.
• Jeder Erweiterung Unterplatte hat Ein Haltestelle Zahl Auswahl DIP Schalten Sie ab.
