GE FANUC IC693CMM302, erhöhtes Genie-Kommunikations-Modul, Reihe 90-30 PLC

GE FANUC IC693CMM302, erhöhtes Genie-Kommunikations-Modul, Reihe 90-30 PLC

Produkt-Beschreibung

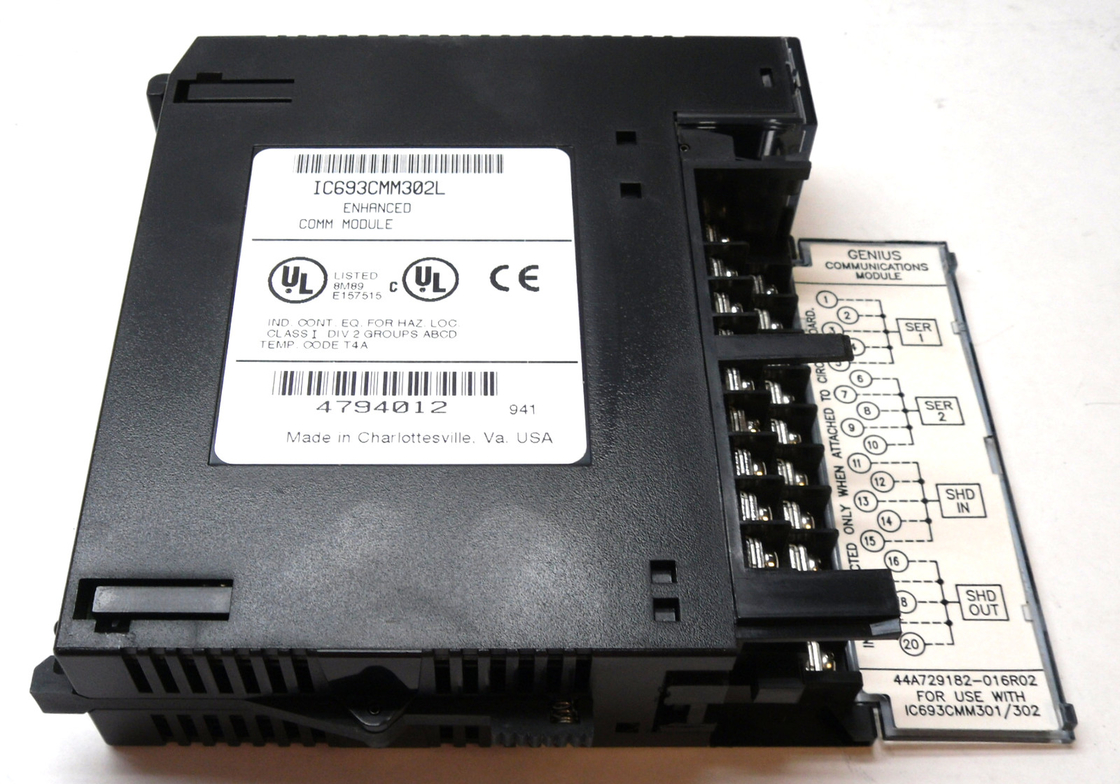

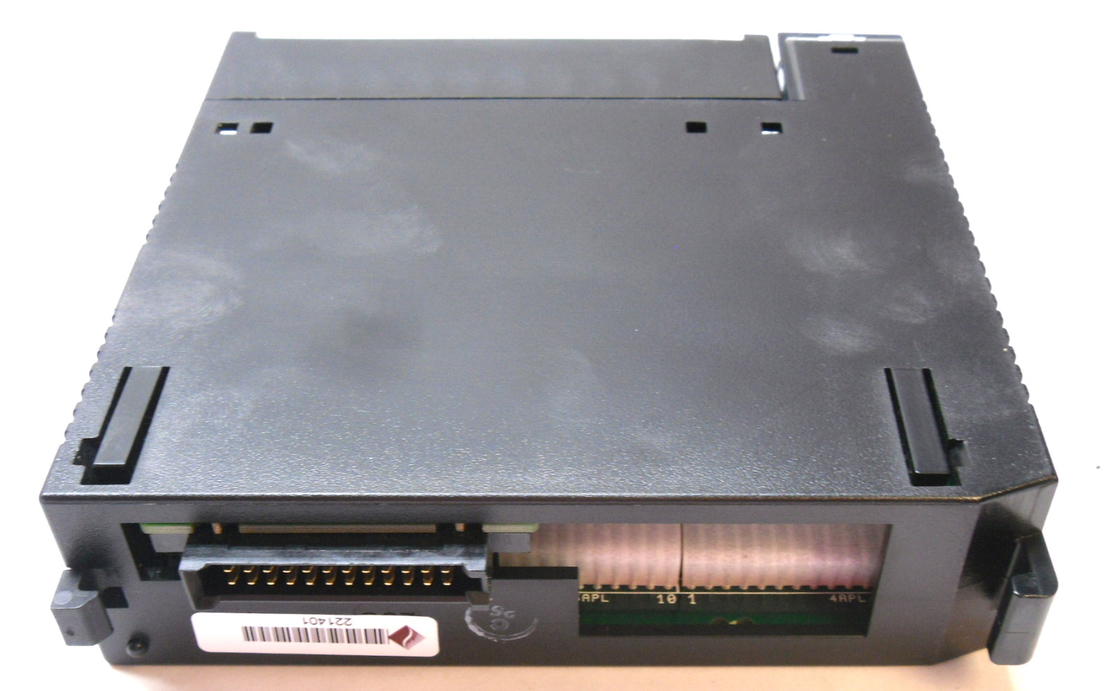

GE Fanuc IC693CMM302 ist ein erhöhtes Genie-Kommunikations-Modul. Es ist, ziemlich allgemein als GCM+ kurz zu wissen. Diese Einheit ist ein intelligentes Modul, das automatischen globalen Datenaustauschen zwischen jedem möglichem Reihe 90-30 PLC und bis zu einem Maximum von 31 anderen Geräten ermöglicht. Dieses wird auf einem Geniebus getan. Es ist möglich für das IC693CMM302 GCM+, auf einige verschiedene Grundplatten, einschließlich Expansion oder Ferngrundplatten installiert zu sein. Dieses Wesen sagte, die leistungsfähigste Leistung dieses Moduls kann erzielt werden, indem es sie in die CPU-Grundplatte installierte. Dieses ist, weil die Schleifenauswirkungszeit des Moduls vom PLC-Modell abhängig ist und schwankt entsprechend, welcher Grundplatte sie herein lokalisiert wird.

Benutzer müssen merken, dass, wenn ein GCM-Modul bereits innerhalb eines Systems anwesend ist, sie nicht in der Lage sind, das GCM+-Modul einzuführen. Es ist wirklich möglich, mehrfache GCL+-Module in einem einzelnen Reihe 90-30 zu haben PLC-System. Jedes GCM+-Modul kann seinen eigenen unterschiedlichen Geniebus haben. In der Theorie würde dieses einem Reihe 90-30 PLC (wenn drei GCM+-Module installiert sind,) ermöglichen globale Daten mit bis 93 anderen Geniegeräten Selbstwählvermittlungsstelle. Zusätzlicher Gebrauch für das Modul IC693CMM302 GCM+ umfasst die Datenüberwachung von PC oder die industriellen Computer- und Peer-to-Peer-Kommunikationen zwischen Geräten auf dem Bus. Auf der Front der Einheit IC693CMM302 GCM+, gibt es LED, zum des funktionierenden Status zu zeigen. Diese werden angeschaltet, wenn alles normalerweise funktioniert. Die LED markierte COM blinkt stoßweise wenn dort alle mögliche Bus-Fehler. Sie stellt ab, wenn der Bus ausgefallen ist.

Das Modul der Kommunikation IC693CMM302 der Reihe 90-30 wurde durch GE Fanuc entworfen und hergestellt, um ein GCM+-Gerät, alias ein erhöhtes Geniekommunikationsmodul zu sein. Das IC693CMM302 erhöhte Genie, Kommunikations, diemodul globale Daten zwischen bis 32 Geräten verbunden sein kann. Diese Geräte sind ein GE-Reihe 90-30 PLC und 31 andere Geräte, die an einen Geniebus angeschlossen werden. Es wird empfohlen, um das IC693CMM302 zu installieren erhöhte Geniekommunikationsmodul auf der CPU-Grundplatte des Wirt PLC-Systems für die leistungsfähigste Operation, aber es kann auf die Ferngrundplatten oder die Expansionsgrundplatten in das gleiche System auch installiert sein. Jedoch können erhöhte Geniekommunikationsmodule nicht in PLCs installiert sein, die regelmäßige Geniekommunikationsmodule oder GCMs in ihnen haben.

Mehrfache erhöhte Geniekommunikationsmodule wie das Modul IC693CMM302 können in ein einzelnes PLC-System installiert sein, und jedes erhöhte Geniekommunikationsmodul hat seinen eigenen Geniebus, also bedeutet es, dass jedes dieser Module an anschließen und bis 31 zusätzliche Geräte auf einmal verbunden sein kann. Zum Beispiel kann ein Reihe 90-30 GE PLC, der 2 erhöhte Geniekommunikationsmodule in ihm hat, so vieles wie 62 zusätzliche Geräte auf einmal sein. Das IC693CMM302 erhöhte Genie, Kommunikations, diemodul hauptsächlich benutzt wird, um globale Daten auszutauschen, aber es kann die Daten auch bearbeiten, die mit einer industriellen oder Personal-Computer-, Peer-to-Peer- Kommunikation und Herr-Sklavekommunikation zwischen den Busgeräten und Datenüberwachung von den Genie Input-/Outputblöcken überwachen (Anmerkung, der das Kommunikationsmodul diese Input-/Outputblöcke nicht steuern kann.)
